Einbau von Klarglasscheinwerfern in den SLK R170
Hier möchte ich noch einmal beschreiben, wie man die Depo Klarglasscheinwerfer beim SLK R170 einbaut, da dem Einbausatz leider keine Anleitung beiliegt.

    Wir benötigen folgende Teile:
  • 1 Satz DEPO Klarglasscheinwerfer

    Werkzeug:
  • 1 Ratsche mit 10er Nuss
  • 8er Nuss mit Verlängerung
  • 1 Kreuzschlitzschraubendreher PH2
Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 0


Als erstes Motorhaube öffnen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 1

Den Blinker entnehmen.
Mit dem Schraubendreher kann man die Raste lösen. Geht auch mit der Hand von Seite des Motorraumes aus.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 2 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 3

Blinker nach vorne herausziehen und Stecker von der Blinkerbirne abziehen


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 4

Nun können die 3 Schrauben gelöst werden
1 Schraube sieht man im Bereich wo der Blinker gesessen hat


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 5 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 6

Die zwei weiteren Schrauben entfernen


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 7

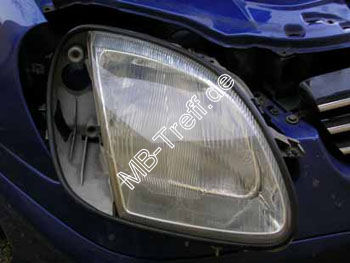

Nun den Stecker am Scheinwerfer entnehmen und den Verbindungsstecker vom Kabelbaum lösen, sowie die Leuchtweitenregulierung.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 8 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 9

Der Stecker vom Kabelbaum kann je nach Modelljahr variieren


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 10 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 11

Bei den Scheinwerfern liegt ein Adapter bei, der dann genutzt werden muss.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 12

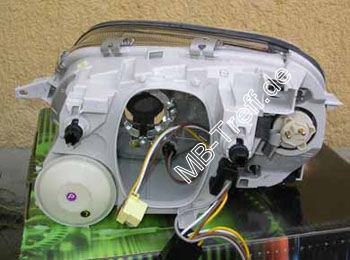

Die neuen Scheinwerfer mit den H4-Leuchtmitteln versehen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 13

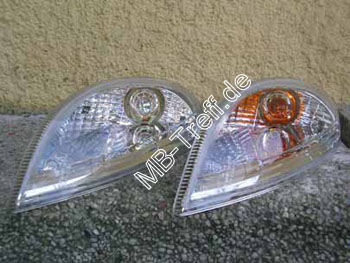

Die Klarglasblinker sehen mit Philips SiverVision Leuchtmitteln eindeutig besser aus.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 14 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau von Klarglasscheinwerfern: Bild 15

Montage der Scheinwerfer in umgekehrter Reihenfolge

Viel Erfolg und Danke an Mekkes für die Anleitung!

V1.0 07/12/2006
