Klarglas Nebelscheinwerfer

Ich habe meine Nebelscheinwerfer gegen Klarglas Nebelscheinwerfer der C-Klasse (203er) getauscht und diese Anleitung geschrieben. Sie kann auch als Reparaturanleitung bei defekten Lichtscheiben genommen werden. Hierzu habe ich die Nummern der Dichtungen und Lichtscheiben mit aufgeführt.

Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 0 Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 1

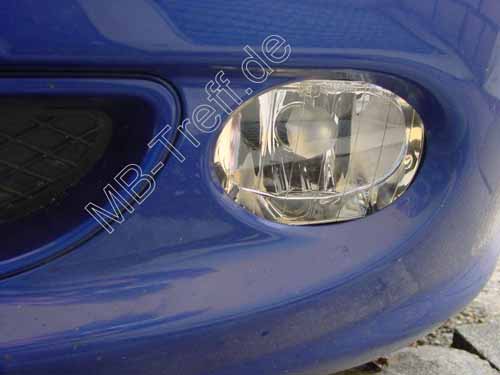

vorher     nacher


Äquivalent kann diese Anleitung auch für die Modelle bis 2000 genommen werden. Die Aufhängungen der Nebelscheinwerfer sind an den gleichen Positionen. Es muss beim PreFL die vordere Strebe zum lösen der 2. Schraube entnommen werden.


Benötigtes Werkzeug:
1x Knarre mit 8er Nuss, ggf. eine kurze Verlängerung

Benötigtes Material:
  • 1x A2038201156 AUSSENLEUCHTE
    120,04 Euro zzgl. MwSt (Stand: 01/2020)
  • 1x A2038201256 AUSSENLEUCHTE
    120,04 Euro zzgl. MwSt (Stand: 01/2020)
  • Bei Reparatur ab 2000:
    • A2158260190 LICHTSCHEIBE LINKS
      17,80 Euro zzgl. MwSt (Stand: 01/2020)
    • A2158260290 LICHTSCHEIBE RECHTS
      17,80 Euro zzgl. MwSt (Stand: 01/2020)
    • A2158260191 DICHTRING
      3,39 Euro zzgl. MwSt (Stand: 01/2020)
  • Bei Reparatur bis 2000:
    • A1708260990 LICHTSCHEIBE LINKS
      15,28 Euro zzgl. MwSt (Stand: 01/2020)
    • A1708261090 LICHTSCHEIBE RECHTS
      15,28 Euro zzgl. MwSt (Stand: 01/2020)
    • A1708260091 DICHTRING
      3,28 Euro zzgl. MwSt (Stand: 01/2020)


Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 2 Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 3
Die neuen Nebelscheinwerfer     benötigtes Werkzeug


Anleitung

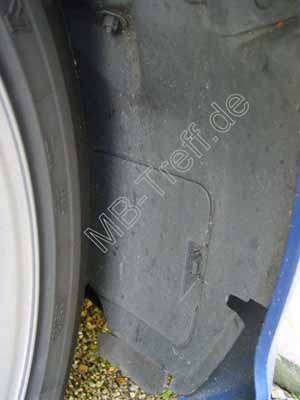

Das Rad sollte eingeschlagen, oder ggf. demontiert werden um an die kleine Klappe im Radhaus zu kommen. Diese Klappe öffnen um an die Befestigungsschrauben zu kommen

Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 4

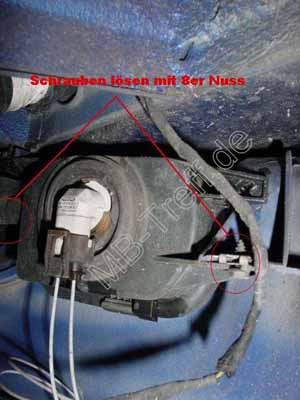

So sieht es hinter dem Stoßfänger aus.
Die 2 Schrauben mit der 8er Knarre lösen und ganz rausschrauben.

Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 5


Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 6

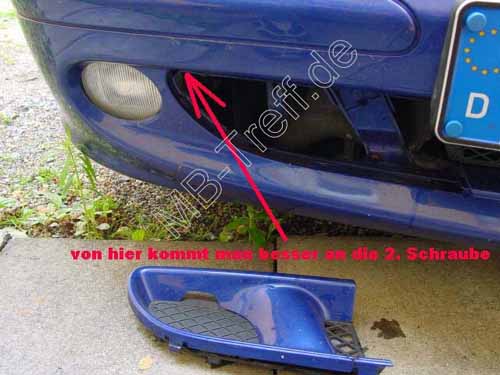

Die 2. Schraube kann man ganz gut lösen wenn man die Abdeckung vorne aus dem Stoßfänger raus nimmt.....


Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 7

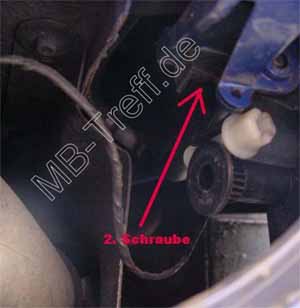

Hier die Position auf der Fahrerseite, auf der Beifahrerseite äquivalent dazu.....


Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 8

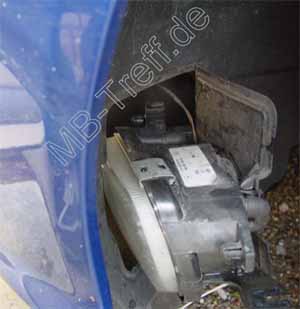

Die HB4 Birne vor der weiteren Demontage aus dem Scheinwerfer nehmen. Danach den Scheinwerfer durch die Klappe entfernen.....


Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 9

Die Montage des Scheinwerfers erfolgt in umgekehrter Reihenfolge.......

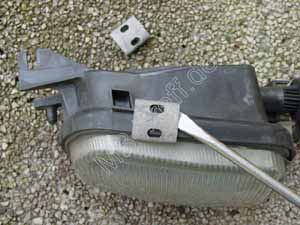

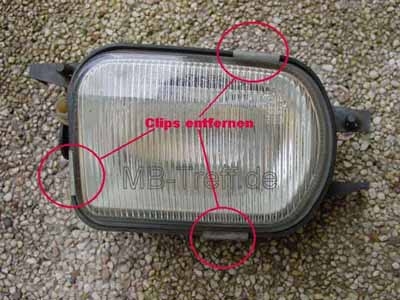

Zur Reparatur bei defekter Lichtscheibe oder defekter Dichtung Clipse (3 Stück) entfernen

Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 10 Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 11

Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 12 Anleitungen | Mercedes SLK-Klasse (r170) | Nebelscheinwerfer Klarglas: Bild 13

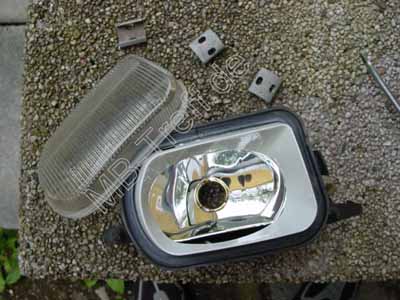

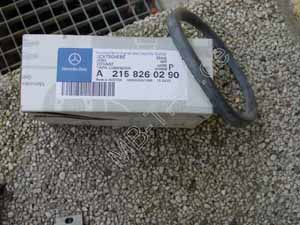

So können dann die Lichtscheibe und die Dichtung ersetzt werden
Montage in umgekehrter Reihenfolge......

Viel Spaß bei‘m Bauen und einen Dank an Mekkes für die tolle Anleitung!
