Modifikation des Clips zur Kühlerbefestigung beim SLK R170

Bim SLK löst sich leider immer wieder der standardmäßige Bügel, der den Kühler am Träger befestigt.
Für die den SLK AMG32 gibt es einen anderen, festeren Clip.

    Benötige Teile:
  • 2x A202 505 0073 Sicherung
    1,43 Euro zzgl. MwSt (Stand: 01/2020)
  • 2x A202 504 1112 Aufnahmegummi
    1,51 Euro zzgl. MwSt (Stand: 01/2020)
  • 2x A202 504 0246 Bügel
    2,28 Euro zzgl. MwSt (Stand: 01/2020)

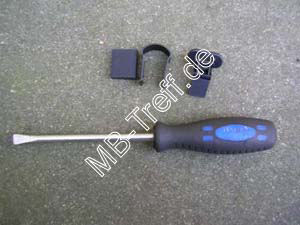

    Werkzeug:
  • 1 x Schlitz Schraubendreher

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 0

EINBAU AUF EIGENE GEFAHR! ÜBERNEHME KEINERLEI RICHTIGKEIT UND HAFTUNG FÜR DIESE ANLEITUNG. SIE WURDE NACH BESTEM WISSEN UND GEWISSEN ERSTELLT. VIEL SPASS BEIM WERKELN!

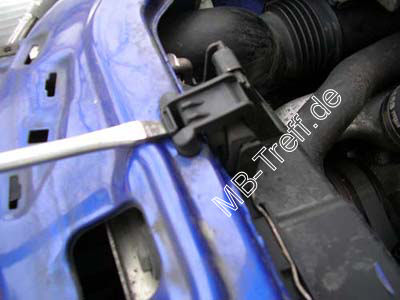

Den alten Clip mit dem Schraubendreher entfernen

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 1

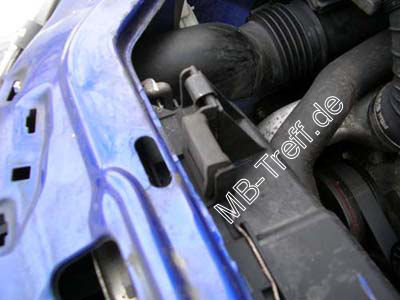

Bei mir hatte sich unter dem alten Clip schon Rost gebildet

Der alte Clip vibrierte sich ja immer wieder los und beschädigte den Lack.

Nach dem Lackieren ging es weiter…...

Das Aufnahmegummi habe ich auch erneuert

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 2

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 3

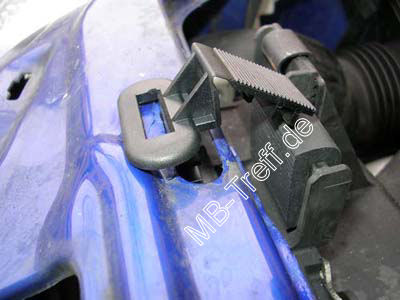

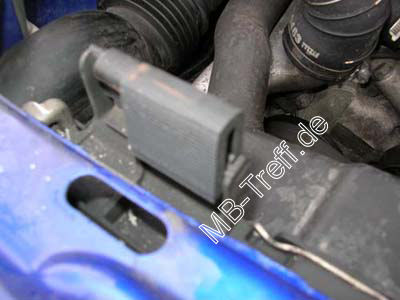

Dann die Sicherung einsetzen

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 4

Und zusammenclipsen

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 5

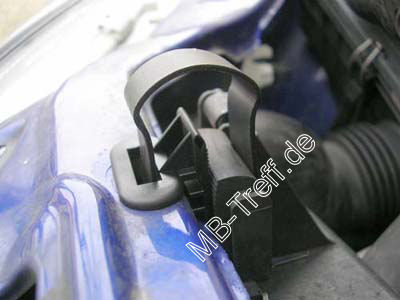

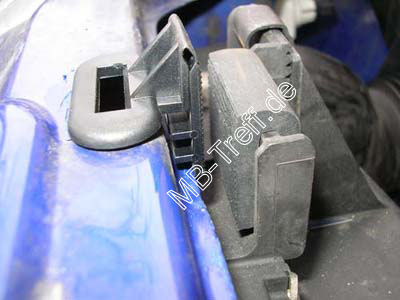

Abschließend den Bügel einsetzen

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 6

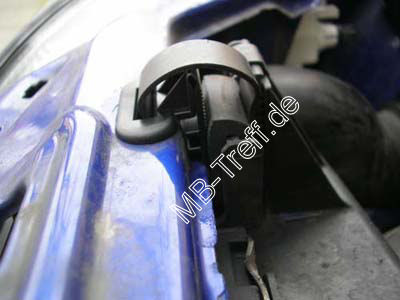

und festdrücken

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 7

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 8

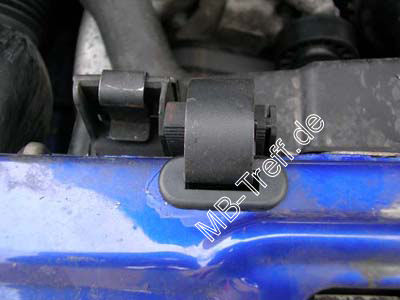

Auf der anderen Seite genauso vorgehen.

Der Kühlerausgleichsbehälter braucht nicht ausgebaut werden.

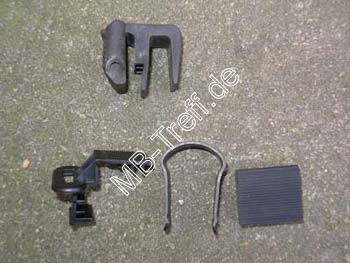

Hier noch ein Bild alter Clip gegenüber den neuen Teilen.

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kühlerbefestigung mit Clip vom SLK 32 AMG: Bild 9


Vielen Dank an Mekkes für die Anleitung!


V1.1 25/10/2007
