Geschrieben von paddell am 23.05.2007, 20:30 Uhr:

Hllao zusammen

Suche für das Audio 20 einen Steckerbelegungsplan.

Anstelle des 8 pol.C1 und des 18 pol. C2 sitzen dort
2 Stecker mit jeweils 12 pins.

Wer kann mir sagen wie die belegt sind(sein müssen)

Danke erstmal
Gerd

Geschrieben von Brovning am 23.05.2007, 21:30 Uhr:

Hallo!
Vermute, dass es sich um Quadlock-Stecker handelt. Kann ich dir jedoch nicht versprechen. (siehe Bild)

Könntest du eventuell ein Foto machen.
Hast du eine Anleitung zu deinem Audi 20. In dieser muss die Steckerbelegung abgebildet sein.
Wenn du mir diese Mailen könntest, würde ich diese auf MB-Treff.de online stellen.

Geschrieben von paddell am 24.05.2007, 16:51 Uhr:

Hallo Brovning

Kann leider im Moment kein Foto machen,da das Radio bereits wieder eingebaut ist.
Werde aber wahrscheinlich nächste Woche nochmal daran gehen und das gewünschte Foto machen.
In der Bed.Anleitung ist kein Steckerschema vorhanden,Einbauanleitung gibts nicht.
Mit deiner Mail hast du mir jedenfalss ein stück
weitergeholfen.Danke!!

Gruß Paddell(Gerd).

Geschrieben von paddell am 29.05.2007, 17:47 Uhr:

Hallo Brovning

Habe nach deinem schaltschema ein AUX kabel installiert mit folgendem
ergebnis:
Wenn ich während des radiobetriebs den mp3 player anschliesse,erscheint im display kurz AUX und der radiobetrieb geht weiter.Nach einschalten des players (bereitschaft) schaltet des radio auf AUX.Wenn ich dann aber die wiedergabe starte,also sobald ein nf-signal anliegt,schaltet es wieder auf radiobetrieb zurück.
Hast du eine idee,was da falsch läuft??

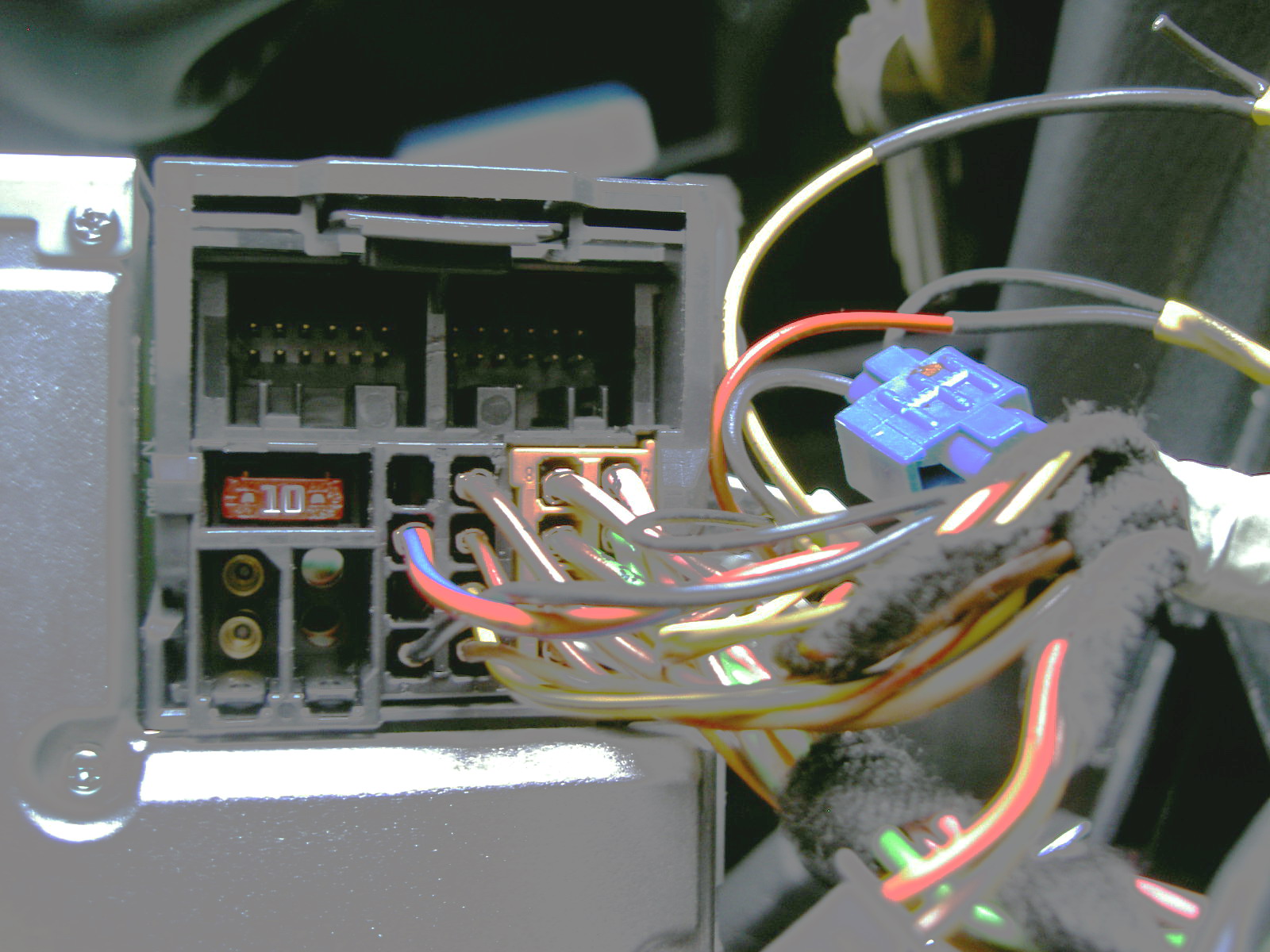

Ausserdem ein foto der anschluss-seite des radios

Gruß Paddell (Gerd)

Dateianhang:

pict1932.jpg - 334.3 KBs
Downloads: 4697
https://www.mb-treff.de/forum/useraction.php?action=get_upload&id=282

Geschrieben von pilsrammler am 18.11.2008, 20:08 Uhr:

Zitat:
Original von Brovning:
Hallo!
Vermute, dass es sich um Quadlock-Stecker handelt. Kann ich dir jedoch nicht versprechen. (siehe Bild)

Könntest du eventuell ein Foto machen.
Hast du eine Anleitung zu deinem Audi 20. In dieser muss die Steckerbelegung abgebildet sein.
Wenn du mir diese Mailen könntest, würde ich diese auf MB-Treff.de online stellen.

Habe das gleiche Problem. Ich möchte ein Aux-Kabel anschließen- An welche Pins muss ich die 3 jeweiligen (Masse + linker/rechter Kanal) Kabel anschließen?
