Geschrieben von MB-C180-Plö am 15.06.2012, 19:35 Uhr:

Für die die auch eine Ton bestätigung für die Zentralverriegelung wie ich selbst haben möchte, hier eine funktionstüchtige Schaltung ohne große Kosten und Einbaustreß.

Geschrieben von Brovning am 15.06.2012, 20:30 Uhr:

Hallo,
vielen Dank! :top:
Hast du Fotos vom Einbau bzw. von der Basteltätigkeit?
Dann könnten wir hier eine Anleitung veröffentlichen.

Geschrieben von MB-C180-Plö am 16.06.2012, 08:59 Uhr:

Werde nochmal nachbauen, da ich die Schaltung in Dose "einsilikoniert" habe.

Einbauort hinten Kofferraum neben der Batterie, Klemme 15 von vorne geholt und im seitenholm verlegt.

Foto´s vom Nachbau folgen.

Geschrieben von Brovning am 16.06.2012, 09:03 Uhr:

Super! :top:

Geschrieben von rolli0002 am 25.10.2012, 12:25 Uhr:

:D SUPER!

Wie habe ich diese Funktion vermisst!

Welches Relais muss ich denn kaufen?

Geschrieben von MB-C180-Plö am 25.10.2012, 14:46 Uhr:

Irgendein Relais mit Öffner und 12Volt spule.
zB.: http://www.conrad.de/ce/de/product/503983/Relais-Standardtyp-G2R-2-5-A-2-x-UM-Omron-G2R-2-12V-12-VDC-2-Wechsler-Max-5-A-Max-125-VDC400-VAC-1250-VAAC-150/SHOP_AREA_17391&promotionareaSearchDetail=005

Geschrieben von rolli0002 am 25.10.2012, 19:57 Uhr:

Hallo MB-C180-Plö

Danke für deine schnelle Antwort! :top:

Da bei mir ein Corad-Laden ist, wollte ich dort eins kaufen. Leider war es nicht vorrätig. X(

Ich habe folgendes bekommen:
http://www.conrad.de/ce/de/product/504142/Automobilrelais-896H-Song-Chuan-896H-1CH-C1-12V-DC-12-VDC-1-Wechsler-14-V50-A-28-V20-A-1428-VDC

:grübel:
Klemme ich nun Dauerplus an 85,
Masse an 86 und 30 und den Pieper an 87?

Noch eine Frage:
Welchen Pieper hast du denn genommen?
Ich habe jetzt eine PIEZO-Sirene mit 105 db gekauft.

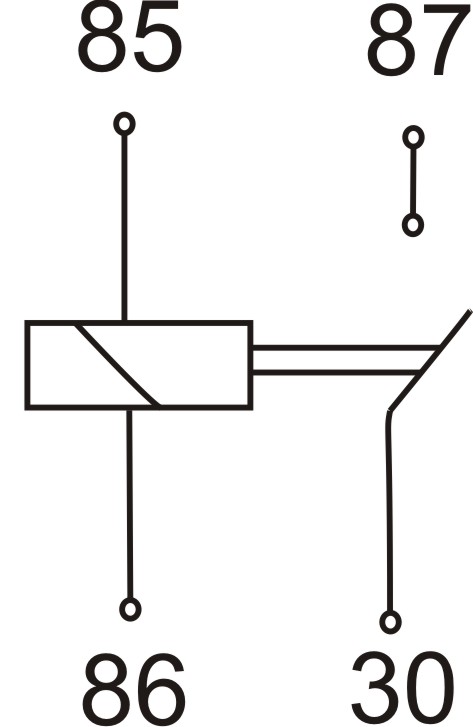

Dateianhang:

relais_conrad.jpg - 36.4 KBs - Count: 406

relais_conrad.jpg - 36.4 KBs
Downloads: 406
https://www.mb-treff.de/forum/useraction.php?action=get_upload&id=1049

Geschrieben von MB-C180-Plö am 25.10.2012, 20:26 Uhr:

Zündung an Spuleneingang 85
Masse an Spulenausgang 86
und wenn das Relais einen Öffner hat dann Masse an 30
und Piepereingang an 87a
Pieperausgang an Blinker abgreifen.

Sirene mit 105db ist zu laut.
Presslufthammer hat 90-100db, jetzt weißt du wie laut deine Sirene ist.
mußt sie mit ner Plastiktüte und klebeband "Leiser" machen so das sie in ca 10 Meter entfernung nicht mehr zu hören ist, sonst kann es Ärger mit Nachbarn und Behörden geben.

Geschrieben von rolli0002 am 25.10.2012, 21:53 Uhr:

Alles klar!
Mache mich morgen ´ran und werde dann Erfolg melden.
