Geschrieben von Reiner am 21.08.2012, 19:16 Uhr:

Ich habe hier einen 2- stufigen Heizungsschalter, möglicherweise vom 124.
Ich möchte ihn für ein neues Projekt verwenden finde aber keine Anschlußbelegung.

Wenn man im EPC schaut ist dies ein Universalschalter und an allen möglichen älteren Fahrzeugen verbaut.

Er hat die Nr. A 002 545 53 07, evtl. kennt sich jemand damit aus und kann mir weiterhelfen.

Geschrieben von Reiner am 16.09.2012, 11:03 Uhr:

Ich habe mit zerlegen und ausmessen die Belegung herausgefunden.

1 Eingang Versorgungsspannung

2 Kontakt zu Pin 1 in Ruhestellung geschlossen

3 Schaltkontakt zu Pin 1 Gebläsestufe 1

4 Eingang Versorgungsspannung

5 Kontakt zu Pin 4 in Ruhestellung geschlossen

6 Schaltkontakt zu Pin 4 Gebläsestufe 2

7 Lampe Masse

8 Lampe Klemme 58

Die Anschlüsse von Pin 7 und Pin 8 können auch vertauscht werden.

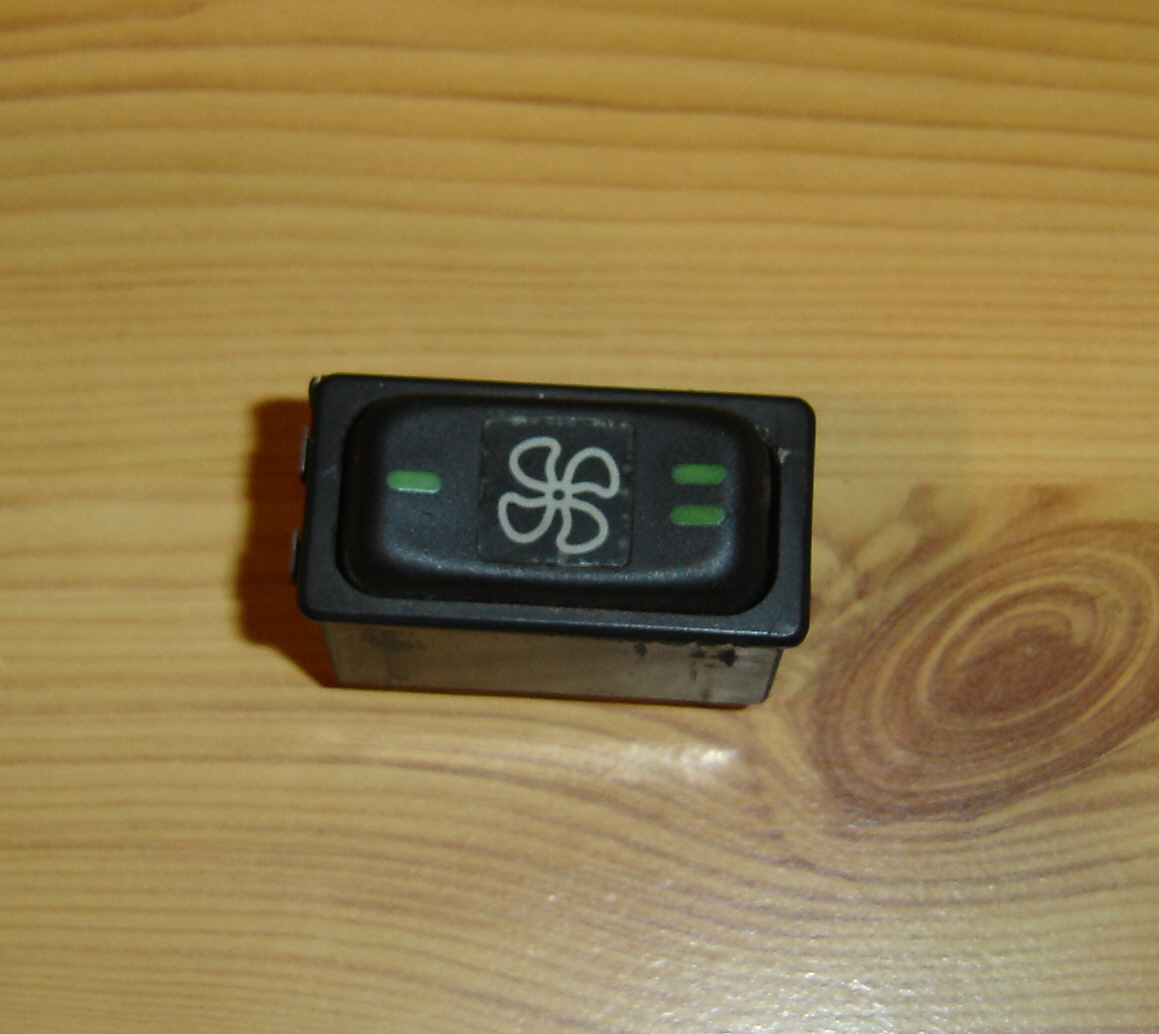

Dateianhang:
