US-Begrenzungsleuchten am W211

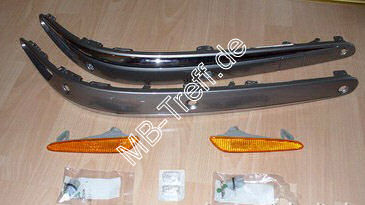

Benötigte Teile:
  • 1 x A2118801112 9723 Leiste (Avantgarde PTS, cubanitsilber)
    161,52 Euro zzgl. MwSt (Stand: 01/2012)
  • 1 x A2118801212 9723 Leiste (Avantgarde PTS, cubanitsilber)
    161,52 Euro zzgl. MwSt (Stand: 01/2012)
  • 1 x A2118200121 Leuchte
    21,58 Euro zzgl. MwSt (Stand: 01/2020)
  • 1 x A2118200221 Leuchte
    21,58 Euro zzgl. MwSt (Stand: 01/2020)
  • 2 x A0005400966 Fassung
    9,13 Euro zzgl. MwSt (Stand: 01/2020)
  • 2 x N000000000853 Glühlampe
    2,36 Euro zzgl. MwSt (Stand: 01/2020)
  • 2 Meter Kabel, Lüsterklemmen, Isolierband

Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 0


Achtung: Die Sidemarker-Leisten gibt es nur mit PDC Sensoren, da in die USA nur Fahrzeuge mit PDC versendet wurden.
Zudem gibt es bei den MoPf-Modellen keine abnehmbaren Leisten mehr und daher würde man eine komplette US-Stoßstange benötigen...


Und so geht es:


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 1

Zwei ca. einen Meter lange zweiadrige Kabel ablängen. Die grünen Dichtungen, wie im Bild zu sehen, auf die Kabelenden schieben.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 2

Die mitgelieferten Stecker an den abisolierten Kabelenden per quetschen und verlöten befestigen.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 3

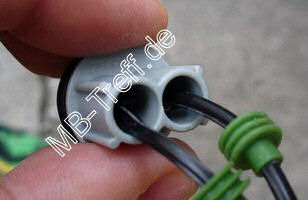

Die Stecker in die Lampenfassung schieben, bis sie einrasten.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 4

Die Dichtungen in die Öffnungen der Lampenfassung drücken.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 5

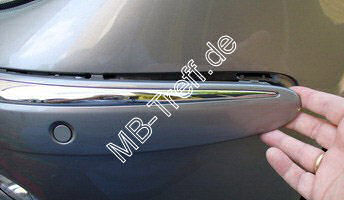

Die alten Rammschutzleisten entfernen. Dazu die Leisten an der Fahrzeugaussenseite vorsichtig abhebeln. Die Leisten lassen sich dann Richtung Fahrzeugaussenkante abziehen.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 6

Soweit vorhanden, die Parktronicsensoren an den alten Leisten ausclipsen.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 7

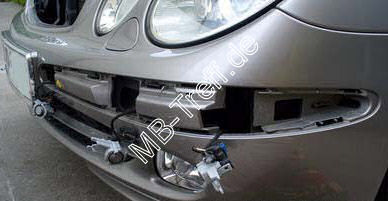

Die vorbereiteten Anschlusskabel der Begrenzungsleuchten an das Standlicht anschliessen. Dazu die schwarzen Standlichtstecker an den inneren Scheinwerfern abziehen und das Standlichtkabel "anzapfen". So genannte "Stromdiebe" sind meiner Meinung nach dafür ungeeignet, da diese nach einiger Zeit zu Kontaktschwierigkeiten neigen. Meine Empfehlung sind Lüsterklemmen oder verlöten.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 8

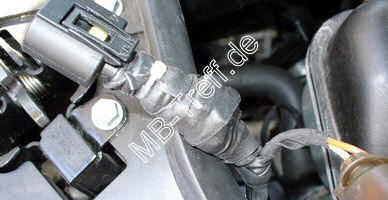

Die Verbindung anschliessend mit selbstschweissendem Gummiisolierband oder Schrumpfschlauch abdichten.
Stecker wieder aufstecken.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 9

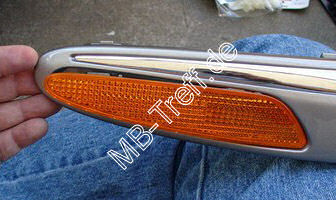

Die Begrenzungsleuchten in die Rammschutzleisten einclipsen.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 10

Die Glühlampen in die Fassungen stecken.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 11

Die Fassungen an den Begrenzungsleuchten arretieren.


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 12

Soweit vorhanden, die Parktronicsensoren einclipsen


Anleitungen | Mercedes E-Klasse (w211) | US-Begrenzungsleuchten nachrüsten: Bild 13

Die Rammschutzleisten einrasten.

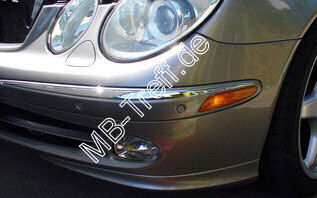

Fertig!


Vielen Dank für diese tolle Anleitung an Markus
