Türverkleidung beim SLK (R171) ausbauen

    Benötigtes Werkzeug:
  • Kunststoffkeil
  • Torx TX15
  • Torx TX 25


Es wird keine Verantwortung oder Haftung für Schäden übernommen, die durch die Verwendung dieser Anleitung entstehen.

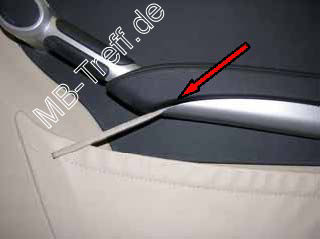

Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 0

Mit dem Kunststoffkeil das Verkleidungsteil unter der Armlehne abhebeln. Es geht auch mit einem Schraubendreher, hier ist aber die Gefahr einer Beschädigung größer!!!


Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 1

Verkleidungsteil nach unten ausbauen und entfernen.


Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 2

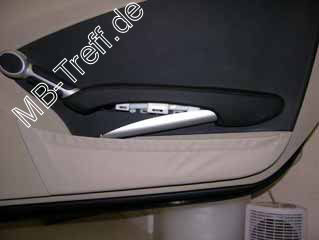

Torxschraube TX 25 lösen.

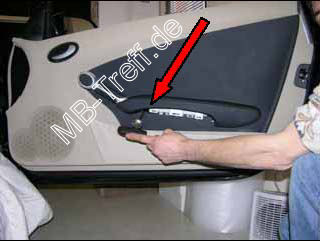

Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 3

Torxschrauben TX 15 an Abdeckblech lösen und Abdeckblech entfernen.

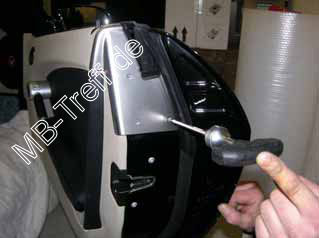

Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 4
Torxschraube TX 15 am Türschloss lösen und Kunststoffteil entfernen.

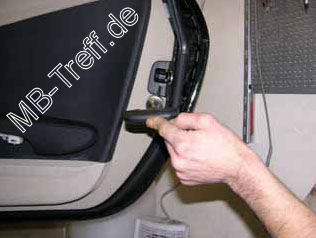

Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 5
Spiegeldreieck mit Hochtöner lösen. An der oberen Ecke wie auf dem Bild beginnen. Das Spiegeldreieck ist unten in der Türverkleidung nur eingehängt. Hochtöner ausstecken.

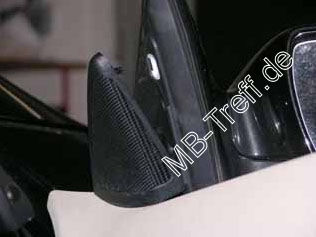

Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 6
Türverkleidung aus den Klipps lösen. An der Ecke auf der die Hand zu sehen ist beginnen, dann nach oben und in Richtung Türscharnier vorarbeiten. Die verwendeten Klipps sind sehr empfindlich, evtl. Ersatzteile bereithalten damit es hinterher nicht klappert.

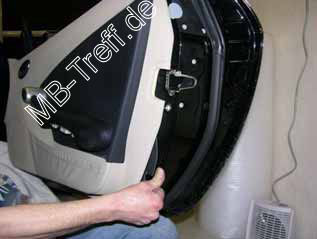

Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 7

Türverkleidung nach oben abnehmen, dabei folgendes beachten:
- Verkleidung ist in der Mitte nochmals an einem Plastikteil (siehe Bild) eingehängt.
- Kabelverbindungen sind noch dran!!
- Türmechanismus ist noch dran!!
Türverkleidung also nicht zu weit von der Türe entfernen damit nichts beschädigt wird.


Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 8

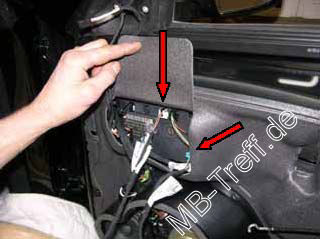

Kabel entriegeln und abziehen.

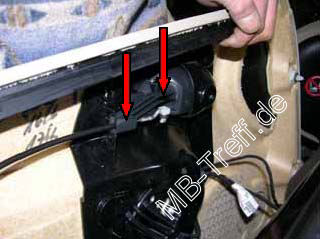

Tipps-tricks | Mercedes SLK-Klasse (r171) | Türverkleidung entfernen: Bild 9

Bowdenzug für die Türentriegelung lösen und aushängen.


Zusammenbau in umgekehrter Reihenfolge.


Viel Spass beim Schrauben wünscht Hub-car!
