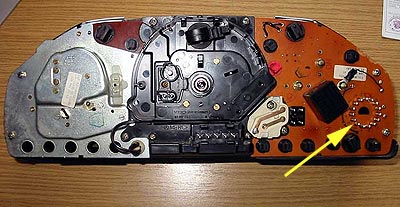

Pin-Belegung im Kombi-Instrument

Tipps-tricks | Mercedes 200D - 500E (w124) | Kombiinstrument-PIN-Belegung: Bild 0 Tipps-tricks | Mercedes 200D - 500E (w124) | Kombiinstrument-PIN-Belegung: Bild 1

Pin Funktion Leitung (mm²) Leitungsfarbe
01 Masse 0,5 braun
02 Temperaturfühler Kühlmittelanzeige 0,5 grün
03 Geber Kraftstoffanzeige 0,5 blau/schwarz
04 Geber Kraftstoffreserveanzeige 0,5 blau/grün
05 Schalter Ölstandskontrolle 0,75 braun/schwarz
06 Sicherung 5 Klemme 15 0,75 schwarz/rot/violett
07 Fernlichtkontrolle 0,5 weiss
08 Sicherung 7 Klemme 15 ungesichert 0,5 rosa/rot
09 Ladekontrolle Klemme 61 0,75 blau
10 Kontaktfühler Bremsbelagverschleißanzeige V-Achse links
Kontaktfühler Bremsbelagverschleißanzeige V-Achse rechts
Kontaktfühler Bremsbelagverschleißanzeige H-Achse (nur bei ASR)
0,5 braun/rot
11 Schalter Bremsflüssigkeitskontrolle 0,5 braun/weiss
12 Schalter Kühlmittelstandsanzeige 0,5 braun/gelb
13 Lampenkontrollgerät Klemme K 0,5 grau/violett
14 Blinkerkontrolle links 0,5 schwarz/weiss
15 Blinkerkontrolle rechts 0,5 schwarz/grün


Vielen Dank an Thorsten für diesen Tipp!
