Navigationsgeräte-Einbau

Hier einmal eine kurze Anleitung zum Einbau eines Blaupunkt Navigationsradios in DIN-Form bei der E-Klasse W210. Becker etc. ist im Einbau ähnlich.

    Benötigen Teile:
  • 1 x Navigationsgerät inkl. GPS Antenne
    Werkzeug:
  • 1 x Kreuzschlitz Schraubendreher PH2
  • 1 x Demontage Werkzeug für Originalradio
  • 1 x Kunststoffkeil o.ä.
Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 0



Und los geht es:


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 1

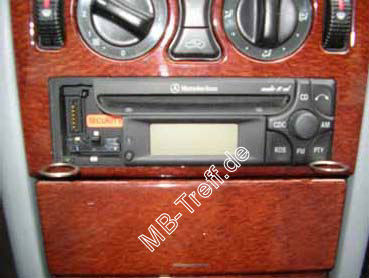

Als erstes das original Radio demontieren.


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 2

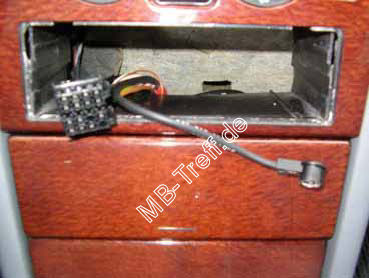

Radio entnehmen. Beim Blaupunkt Radio muss keine Änderung am Stecker vorgenommen werden


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 3

Die Luftdusche im Fußraum entfernen


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 4

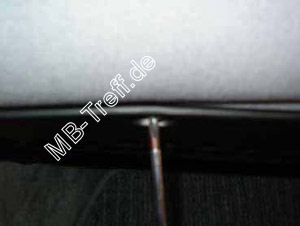

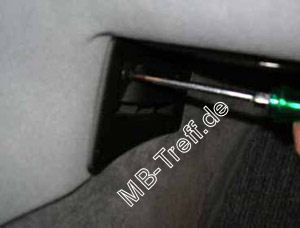

Die Abdeckung im Fußraum durch entfernen der 2 Kreuzschlitzschrauben lösen


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 5

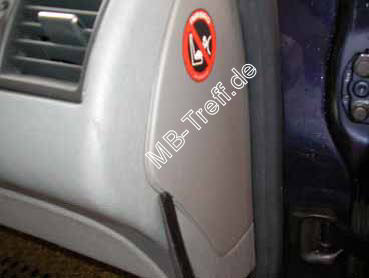

Die Seitenabdeckung an der linken Seite des Armaturenbretts entfernen


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 6

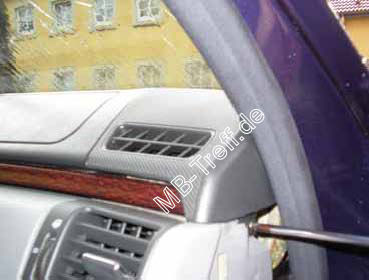

Die Schraube der Lautsprecherabdeckung entfernen


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 7

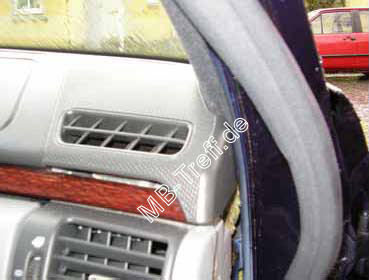

Die Dichtung im Bereich der Abdeckung entfernen


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 8

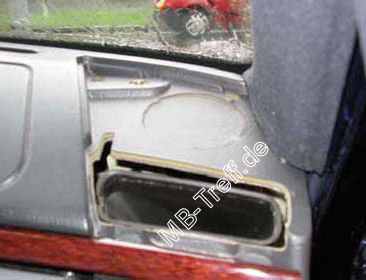

Abdeckung entnehmen


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 9

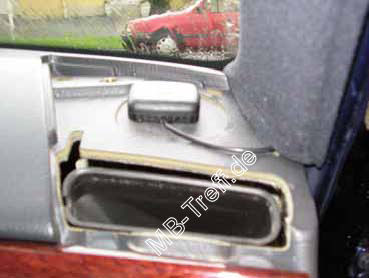

Die GPS Antenne anbringen


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 10

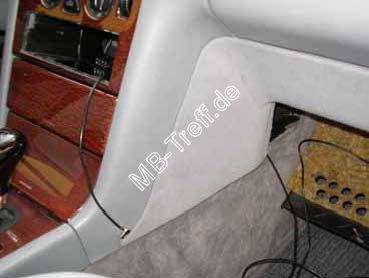

Das Kabel an der Seite unter das Armaturenbrett und zur Mittelkonsole ziehen


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 11

Zur Fixierung des Antennenkabels habe ich 2 Klebesockel und 2 Kabelbinder verwendet


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 12

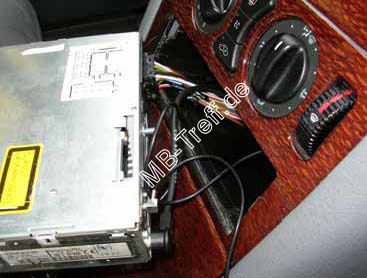

Nun zum Abschluss noch die GPS Antenne und die vorhandenen Stecker ans Radio anstecken


Anleitungen | Mercedes E-Klasse (w210) | Navigationsradio und Antenne einbauen: Bild 13

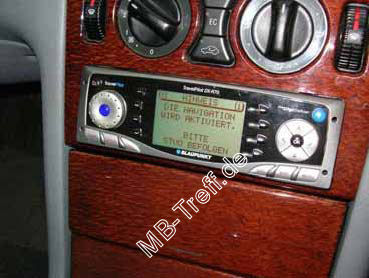

Navi-Radio in den Radioschacht schieben.

Nun noch gemäß der Anleitung kalibrieren und die demontierten Verkleidungen wieder befestigen.

Fertig


Viel Spaß bei‘m Einbau und einen Dank an Mekkes für die tolle Anleitung!

V1.0 23/10/2005
