Einbau eines Audio 10 CC/CD
oder Navigationssystems APS30

(CL203 - VorMoPf)

Werkzeug:
  • 2 Schlitz-Schraubendreher
  • 1 Torx20-Schraubendreher
  • 1 Taschenlampe


Vorab: Wenn das Auto ohne Radio bzw. Navigationssystem bestellt wurde, fehlt der CAN-Bus-Stecker . Der CAN-Bus-Stecker kann natürlich nachgerüstet werden, ist aber mit erheblich mehr Aufwand verbunden. Dafür wird der Kabelsatz mit der MB-Teilenr. A2035400709 benötigt. Dieser Kabelsatz enthält den wichtigen Stecker C, der an den Klemmen 1 und 2 den CAN-Bus enthält. Das Kabel muss im linken Fußraum hinter einer kleinen Abdeckung im Bereich des Motorhaubenzuges an der Steckerleiste angeschlossen werden.

Und so geht es:
Fangen wir oben an den beiden mittleren Luftdüsen an.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 0

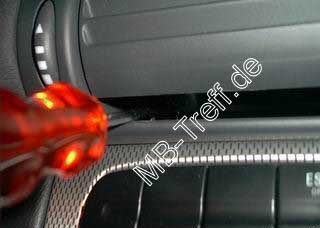

In jeder Luftdüse gibt es jeweils 2 Arretiernasen, die mit einem kleinen Schraubendreher nach rechts gedrückt werden können. Dadurch können die Luftdüsen entweder nach oben oder unten über den Anschlag hinaus verdreht werden.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 1

Wenn man die Lüftungsdüsen nach oben über den Endanschlag dreht, können die beiden Torx20-Schrauben entfernt werden. In der linken Luftdüse befindet sich eine Schraube links und in der rechten Luftdüse eine Schraube rechts (insgesamt nur 2 Schrauben).


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 2

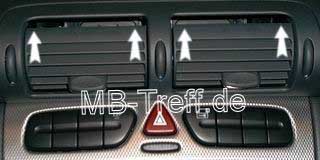

Jetzt müssen die Luftdüsen nach unten über den Anschlag hinaus verdreht werden.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 3

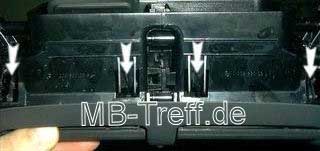

Nun müssen die 4 Arretierungen im Luftdüsenkanal mit einem Schraubendreher nach unten gedrückt werden und der Luftdüsenkanal dabei leicht nach oben gedrückt werden. Ich gehe dabei von links nach rechts.
Anmerkung: Es gibt auch C-Sportcoupe, bei denen es nur 2 Arretierungen gibt. Die beiden in der Mitte fehlen.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 4

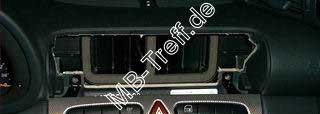

Nun die Luftdüsen heraus nehmen. Bei der Komfort-Klimatisierungsautomatic muss noch die Kupplung der Beleuchtung abgezogen werden.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 5

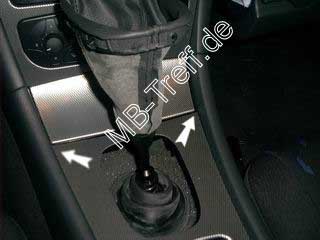

Kommen wir nun zur Schalthebel-Verkleidung.
Handschaltung: Zuerst am Schalthebel die Leder-Abdeckung hochziehen und anschließend die Schalthebel-Verkleidung vorne links und rechts hochziehen.
Automatik: Hebel in die Mittelstellung bringen und den verchromten Ring vorsichtig aushebeln und das ganze Teil mit den darauf befindlichen Schaltern nach oben ziehen.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 6

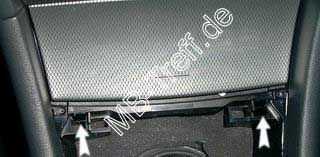

Jetzt müssen am Aschenbecher vorne links und rechts die beiden Arretierungen mit einem Schraubendreher in Richtung Schalthebel gedrückt werden und der Aschenbecher muss dabei angehoben werden.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 7

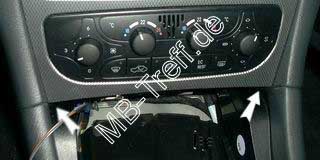

Nun müssen die beiden Verriegelungen an der Mittelkonsole gelöst werden. Man sieht die Verriegelungen, wenn man sich im Auto hinlegt.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 8

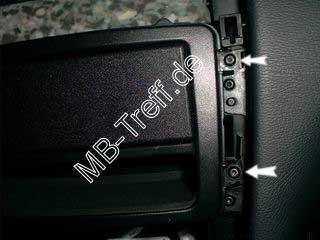

Jetzt kann die Abdeckung der Mittelkonsole abgenommen werden. Vorsicht, es hängen noch Kabel dran. Nun die Kupplungen vom oberen Bedienfeld und vom unteren Steuer- und Bediengerät abziehen und die Verkleidung abnehmen. Die Torx-Schrauben vom Radio/Navi/Blende können jetzt gelöst werden.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 9

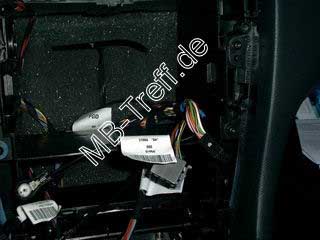

So sieht es dann hinter der Blende aus.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Audio 10 CC/CD oder APS30 - Einbau: Bild 10

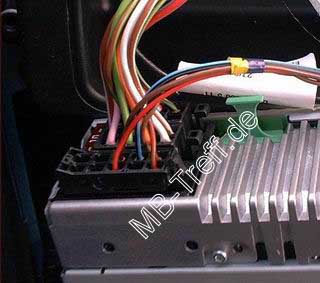

Jetzt brauchen nur noch die Kabel angeschlossen werden und dann das Ganze in umgekehrter Reihenfolge zusammengebaut werden.

Jetzt muss man eventuell noch eine MB-Werkstatt aufsuchen und das Radio / Navigationssystem frei schalten lassen, damit man das Gerät über das Lenkrad bedienen kann und im Tachodisplay angezeigt werden kann.


Vielen Dank für die tolle Anleitung an Ralf!
