Einbau des Comand-Systems
(CL203 - VorMoPf)

Vorab: Wenn das Auto ohne Radio bzw. Navigationssystem bestellt wurde, fehlt der CAN-Bus. Der CAN-Bus kann natürlich nachgerüstet werden, ist aber mit erheblich mehr Aufwand verbunden.

Wie man die Verkleidungen demontiert, findest du hier.

Wenn vorher noch kein Comand eingebaut war, braucht Ihr folgende Teile:
  • 1x A001 545 4840 Steckhülsen Gehäuse
    1,55 Euro zzgl. MwSt (Stand: 01/2017)
  • 1x A000 545 4230 Abdeckung
    3,48 Euro zzgl. MwSt (Stand: 01/2017)
  • 2x A013 545 4626 Kontaktbuchse, Pins für CAN-BUS-Leitung
    1,29 Euro zzgl. MwSt (Stand: 01/2017)
  • Falls Ihr keine MB-GPS-Antenne benutzt, braucht Ihr noch:
    Adapter mit der Teile-Nr. A163 540 0113 Leitungssatz (wird z.B. im ML verwendet)
    31,15 Euro zzgl. MwSt (Stand: 01/2017)

Da ich häufig danach gefragt werde: Bei der Kombination w203/Comand bzw. cl203/Comand braucht man kein Tachosignal oder Rückfahrsignal anschliessen. Diese Daten kommen alle über den CAN-Bus.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Comandeinbau: Bild 0

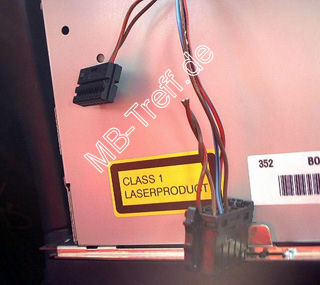

Nachdem das Radio/APS30 ausgebaut ist und die Stecker abgezogen wurden, müssen die Kabel am Stecker C von Klemme 1 (Braun) und 2 (Braun/Rot) abgetrennt werden. An diesen beiden Kabeln jetzt die Kontaktbuchsen (A0135454626) anbringen und in das Steckhülsen-Gehäuse (A0015454840) an Klemme 8 (Braun) und 9 (Braun/Rot) stecken.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Comandeinbau: Bild 1

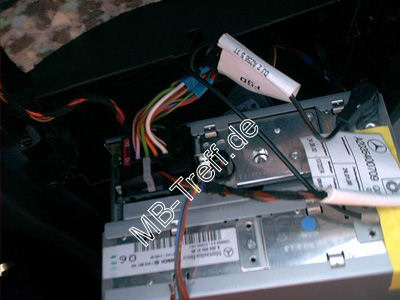

Anschließend das Steckhülsen- Gehäuse in die Abdeckung (A0005454230) schieben und das Comand mit den Steckern A, B, C2, Radio-Antenne und GPS-Antenne verbinden.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Comandeinbau: Bild 2

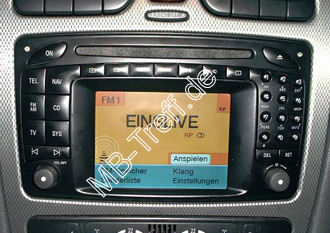

Jetzt das Comand festschrauben und anschließend die Verkleidungen montieren. Zur Sicherheit solltet Ihr noch das Gerät neu kalibrieren. Falls noch kein Navi eingebaut war, müsst Ihr zu einer MB-Werkstatt fahren und die Symbole im Tachodisplay aktivieren lassen. Nun viel Spaß :-)


Vielen Dank für die tolle Anleitung an Ralf!
