Einbau einer kleinen Endstufe im Fußraum

Die Endstufe wurde zwischen dem Comand und den vorhandenen Lautsprechern eingeschleift, d.h. ich habe einen 8poligen Din-Stecker und eine 8polige Din-Buchse für Lautsprecher genommen und habe den Lautsprecherausgang des Comand an den Eingang des Verstärkers angeschlossen und den Ausgang des Verstärkers wieder an die Lautsprecher angeschlossen. Der Platz im Fußraum reicht für eine kleine Endstufe bis ca. 35*27*6 cm.
Größere Endstufen muss man, wie hier zusehen oder im Kofferraum einbauen. Dafür sollte man sich die Einbauanleitung für die Freisprecheinrichtung anschauen, da man, um die Kabel sauber zu verlegen, die Kabel in die Kabelschächte legen sollte.

Besitzer eines Sportcoupe mit Automatik oder Tiptronic haben ein Steuergerät auf dieser Platte und müssen sich einen anderen Platz für die Endstufe suchen. Besitzer mit Parameterlenkung haben dort auch ein kleines Steuergerät sitzen und müssen eine kleinere Endstufe nehmen.



Und los gehts:


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 0

Wenn man den Teppich im Fußraum auf der Beifahrerseite nach hinten klappt, schaut man auf eine Styroporplatte. Nach dem Entfernen dieser Platte sollte eine Metallplatte zum vorschein kommen.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 1

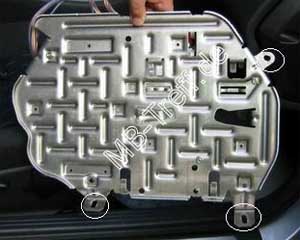

Die nun sichtbare Metallplatte ist an diesen 3 Stellen mit Muttern befestigt.
Zum Lösen der Muttern benötigt man eine 10er Nuss mit Knarre und Verlängerung.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 2

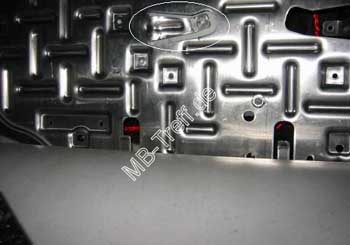

Im ausgebauten Zustand des Bleches muss der im Bild eingekreisten Bügel gerade gebogen werden, damit die Endstufe auf das Blech passt.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 3

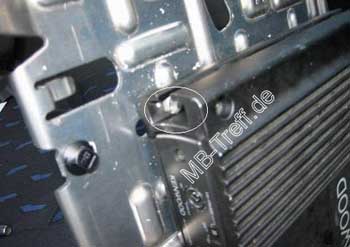

Die Endstufe muss man mit 2 Schrauben auf dem Blech befestigten. Die Löcher dafür müssen gebohrt werden.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 4

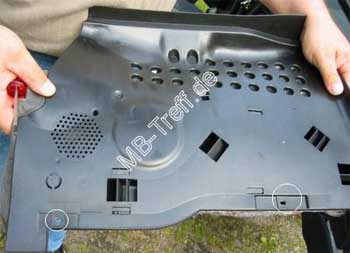

Nun muss die Verkleidung unter dem Armaturenbrett im Fußraum ausgebaut werden. Die Verkleidung ist mit 2 Torx20-Schrauben befestigt.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 5

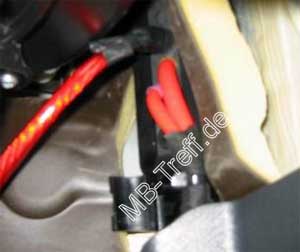

Auf der rechten Seite seht Ihr nun 2 dicke rote Kabel, die durch eine schwarze Kunststoffabdeckung geführt werden. In dieser Abdeckung sind noch Plastikstopfen, die man herausziehen kann. Das Kabel habe ich mit Isolierband, an der Stelle, die durch die Abdeckung geht, umwickelt. Dadurch sitzt das Kabel fest und dichtet wieder die Kabeldurchführung ab.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 6

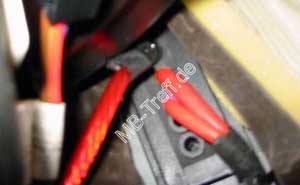

Unter den roten Kabeln sind noch 2 Kunststoffstopfen, die man herausziehen kann.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 7

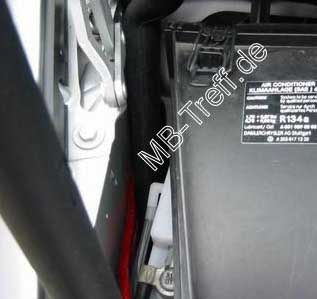

Das Kabel kommt links neben der Batterie heraus.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 8

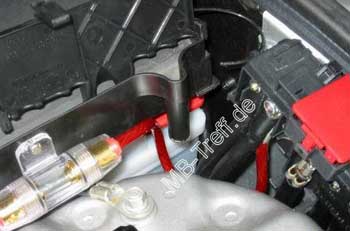

Rechts vor der Batterie sitzt ein Verteiler. Die Abdeckung, die auf dem Filter oben im Bild liegt, sitzt sonst vor dem Verteiler und ist dort eingehakt. An meinem Kabel habe ich einen Kabelschuh angebracht und am Verteiler mit aufgeklemmt.
Vorsicht!!! Vorher den Minus-Pol an der Batterie abklemmen.
Zusätzlich habe ich einen Sicherungshalter im Motorraum angebracht und das Kabel mit 40A abgesichert.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 9

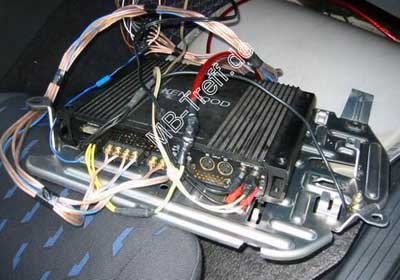

Hier seht Ihr die komplett angeschlossene Endstufe. Das blaue Kabel der Endstufe muss an Stecker A Pin5 am Comand (Radio) angeschlossen werden.


Anleitungen | Mercedes C-Sportcoupe / CLC (cl203) | Einbau einer kleinen Endstufe im Fußraum: Bild 10

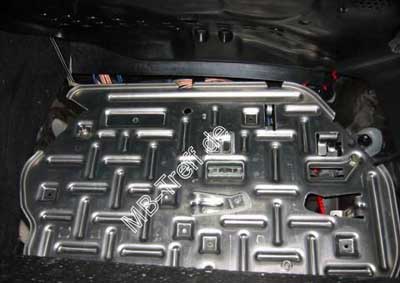

So sieht das Ganze im eingebauten Zustand aus. Wenn das Styropor und der Teppich wieder auf dem Blech liegen, sieht man nichts mehr von dem Einbau.


Vielen Dank für die tolle Anleitung an Ralf!
