Kombiinstrumenten-Beleuchtung tauschen

Für den Tausch werden folgende Materialien benötigt:
  • die defekte Glühlampe
    • Birnchen für Tacho und Zusatzinstrumente
      Teilenummer: A001 544 5594
      2,85 Euro zzgl. MwSt (Stand: 01/2020)
    • Birnchen für weitere Hintergrundbeleuchtung und Hinweisleuchten
      Teilenummer: N910 141 0000 00
      4,04 Euro zzgl. MwSt (Stand: 01/2020)
  • 1 x Kreuzschlitzschraubendreher PH2
  • 1 x Kreuzschlitzschraubendreher PH1


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 0 Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 1

Hier sind die Birnchen mal im einzelnen dargestellt


Und so geht's:


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 2

Sicherungskasten links am Armaturenbrett öffnen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 3

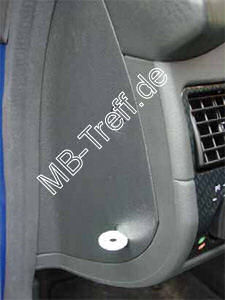

obere Schraube entfernen

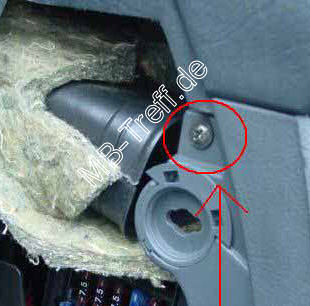

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 4

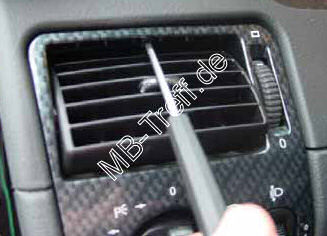

Danach die Schraube in der Linken Luftdusche herausschrauben


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 5

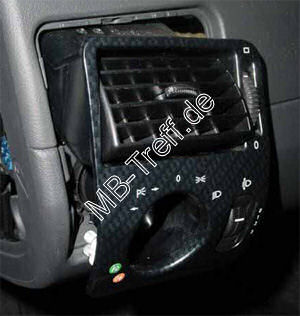

Luftdusche entnehmen


Danach das Lenkrad ganz hervor ziehen bzw. Airbag demontieren.
Letzteres beschreibe ich hier nicht da hier sehr viele besondere Sicherheitsvorschriften beachtet werden müssen.
Hinweis: Das ganze sollte nicht von einem Laien durchgeführt werden ! ! !


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 6

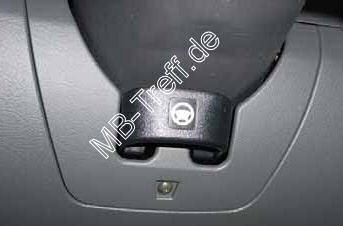

Hier die Schraube entfernen und Abdeckung abnehmen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 7

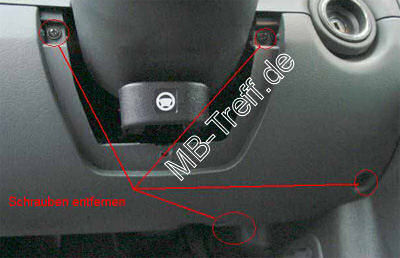

Danach die weiteren Schrauben lösen und entnehmen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 8

Jetzt die untere Abdeckung nach unten abziehen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 9

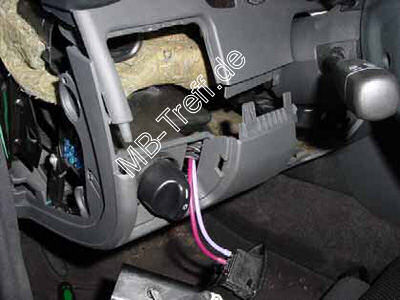

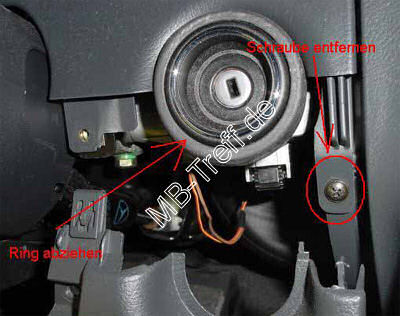

Jetzt folgende Schraube lösen. Vorab den Transponder-Empfänger vom Zündschloss einfach ausklipsen / abzeihen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 10

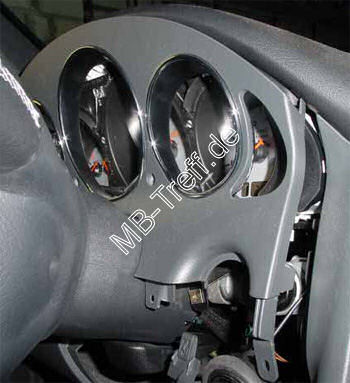

Jetzt kann die Blende abgenommen werden


Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 11 Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 12

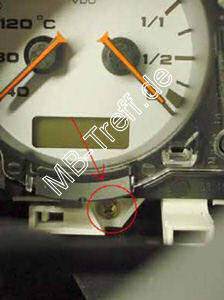

Jetzt die Schrauben rechts und links am Kombiinstrument lösen

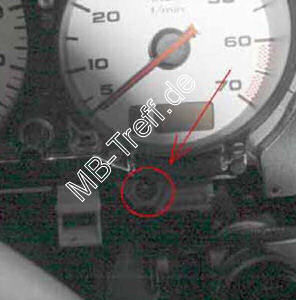

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 13

Des weiteren die 2 Schrauben oben am Kombiinstrument lösen.
(Blick von unten nach oben unter die Armaturenbrettabdeckung)

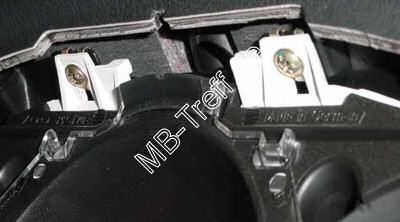

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 14

Stecker hinter dem Kombiinstrument trennen und das Kombiinstrument zur Fahrertüre herausnehmen

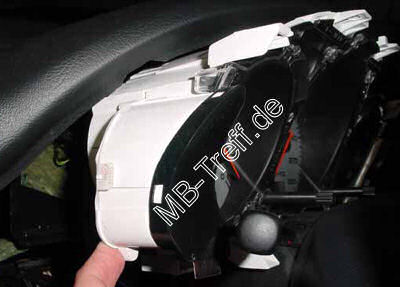

Tipps-tricks | Mercedes SLK-Klasse (r170) | Kombiinstrumentenbeleuchtung tauschen: Bild 15

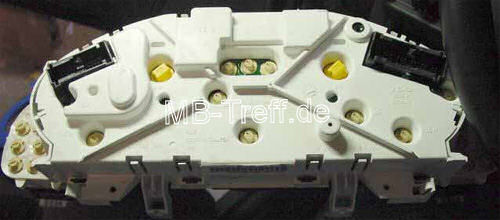

defektes Birnchen tauschen.
Montage in umgekehrter Reihenfolge.


Viel Erfolg beim schrauben wünscht Mekkes!

V1.0 07/10/2004
