Tausch der Stoßdämpfer hinten beim SLK 230 (R170)

    Benötigte Teile:
  • 2x Stoßdämpfer hinten
    (den entsprechenden Dämpfer bei DC erfragen)
  • 2x A202 320 0256 Reparatursatz
    10,44 Euro zzgl. MwSt (Stand: 01/2013)

    Werkzeug:
  • 2x 17er Gabelschlüssel
  • 2x Knarre mit 17er Nuß
  • 1x Knarre mit 10er Nuß
  • 1x breiten Kreuz-Schraubendreher
  • 1x Drehmomentschlüssel


  • Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 0

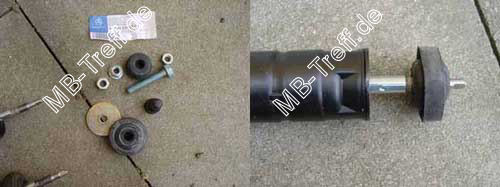

Hier mal ein Blick auf die Teile für eine Seite

Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 1


Und so geht es:

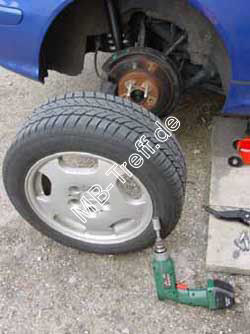

Als erstes den Wagen aufbocken und das Laufrad abmontieren


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 2

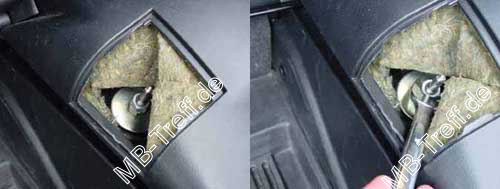

Abdeckkappe in der Kofferraumverkleidung öffnen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 3

Und die darunter liegenden Muttern lösen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 4

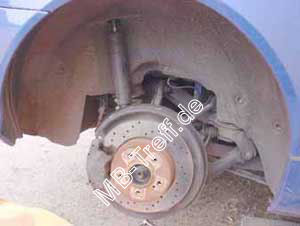

Hier sieht man den gelösten Dämpfer ohne Scheibenrad


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 5

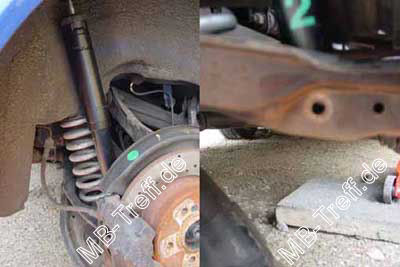

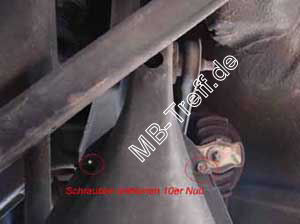

Die zwei 10er Schrauben der Abdeckung vom Federlenker entfernen und die Abdeckung runterklappen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 6 Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 7

Hiernach kann die Schraube, die den Dämpfer hält mit den Ratschen oder 17er Gabelschlüsseln gelöst und entfernt werden. Danach kann man den Dämpfer entnehmen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 8

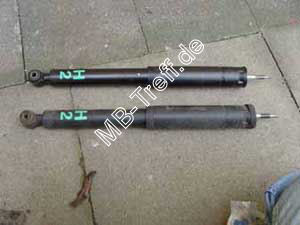

Einmal der alte und der neue Dämpfer


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 9

Den neuen Dämpfer zur Montage vorbereiten


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 10

Den Dämpfer einsetzen und mit einer neuen Schraube aus dem Montagekit befestigen.
Anzugsdrehmoment 55 Nm


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 11

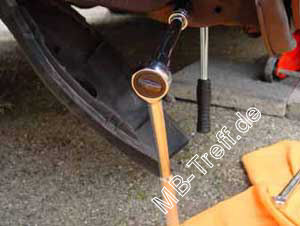

Um den das Loch zur Durchführung der Schraube besser zu zentrieren, einfach mit einem dicken Kreuzschlitzschraubendreher den Dämpfer ausrichten und mit der Schraube fixieren.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 12

Beim Einsetzten des Dämpfers darauf achten, dass die Kolbenstange sich in der Durchführung im Radlaufs befindet. Das neue Gummi einsetzen.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 13

Das Scheibenrad montieren und den Wagen langsam ablassen.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 14

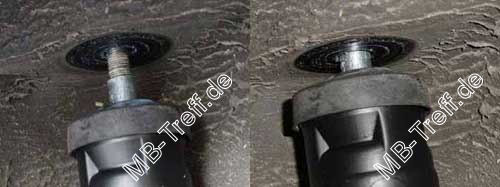

Beim ablassen darauf achten, dass die Kolbenstange richtig eingeführt wird.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 15

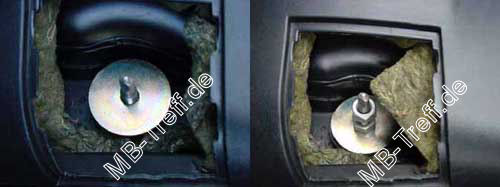

Die neue U-Scheibe auflegen, Muttern aufschrauben (18Nm) und kontern (30Nm).


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer hinten tauschen: Bild 16

Abdeckung aufsetzten
und fertig ........

Wichtig!!!
Nach 50km die Radbolzen der Scheibenräder festziehen.
Bei Alu-Rädern meist 110Nm


Viel Erfolg beim Einbau wünscht Mekkes
