Anleitung zum Tausch der Stoßdämpfer vorn
(hier: SLK 230 R170)

    Benötigte Teile:
  • 2x Stoßdämpfer vorne
    (den entsprechenden Dämpfer bei DC erfragen)
  • 2x A202 320 0256 Reparatursatz
    10,44 Euro zzgl. MwSt (Stand: 01/2013)

    Werkzeug:
  • 2x 17er Gabelschlüssel
  • 2x Knarre mit 17er Nuß
  • 1x breiten Kreuz-Schraubendreher
  • 1x Drehmomentschlüssel

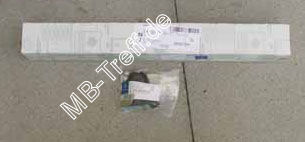

Hier mal ein Blick auf die Teile für eine Seite

Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 0

AUSTAUSCH AUF EIGENE GEFAHR!
ÜBERNEHME KEINERLEI RICHTIGKEIT UND HAFTUNG FÜR DIESE ANLEITUNG.
SIE WURDE NACH BESTEM WISSEN UND GEWISSEN ERSTELLT.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 1

Als erstes die Abdeckkappe der Muttern mit dem Schraubendreher abhebeln


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 2

Die Kontermutter mit den 2 Gabelschlüsseln lösen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 3

Die zweite Mutter mit dem Gabelschlüssel lösen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 4

Muttern, U-Scheibe und Gummi entfernen (werden ersetzt)


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 5

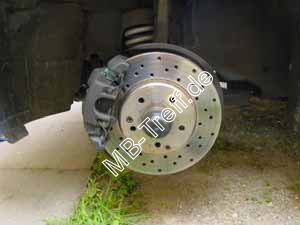

Dann das Rad demontieren und den Wagen hochbocken.
Auf sicheren Halt des Fahrzeuges achten!!!


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 6

Das Lenkrad einschlagen, sodass man an die Schraube der Befestigung des Dämpfers am Querlenkers kommt.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 7

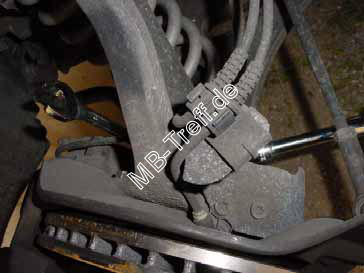

Die Schraube auf der einen Seite mit dem 17er Gabelschlüssel halten und auf der anderen Seite mit der Knarre die Mutter lösen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 8

Die Schraube herausdrücken.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 9 Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 10

Nun kann man den Dämpfer entnehmen. Er ist durch das hochbocken ganz einfach zu entnehmen.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 11

Gute Dämpfer – Schlechte Dämpfer


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 12

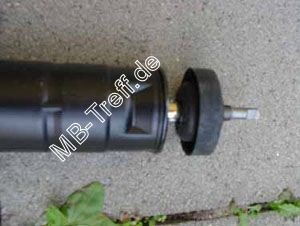

Den neuen Dämpfer mit dem Gummidämpfer aus dem Reparaturkit versehen und den Dämpfer einsetzen.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 13

Dämpfer, mit der NEUEN selbstsichernden Schraube und Mutter wieder einsetzen. Die Mutter mit 55nM festziehen

Rad montieren und den Wagen wieder ablassen. Beim Ablassen darauf achten, dass die


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 14

Hülse richtig in die Führung im Dom kommt.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 15

Den neuen Gummidämpfer einsetzen, die neue U-Scheibe aufsetzen und die Mutter befestigen. Ggf. muss man den Kolben mit einem kleinen Maulschlüssel halten.


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 16

Mutter des Stoßdämpfers an den Vorderbau mit 18nM festziehen, Kontermutter mit 30nM festziehen


Tipps-tricks | Mercedes SLK-Klasse (r170) | Stoßdämpfer vorne tauschen: Bild 17

Jetzt noch die Abdeckkappe wieder aufklipsen.
fertig ........

Wichtig!!! Nach 50km die Radbolzen der Räder festziehen. Bei Alu-Rädern meist 110nM


Viel Erfolg beim Umbau und vielen Dank an Mekkes für diese Anleitung!
