Mittelkonsole ausbauen (für Comandeinbau etc.)

Vorweg sei gesagt, dass man eine gewisse Grunderfahrung mit elektrischen Geräten und Werkzeug haben muss. Ich übernehme keine Verantwortung für die Richtigkeit meiner Angaben. Zudem hafte ich nicht für Schäden, die hieraus entstehen könnten. Alles auf eigene Gefahr!

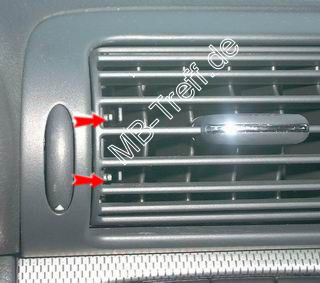

Die Verkleidung ist recht einfach installiert. In den mittlerren Lüftungsdüsen sitzen an den beiden Außenseiten links zwei "Nasen".

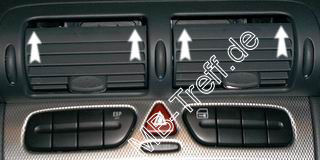

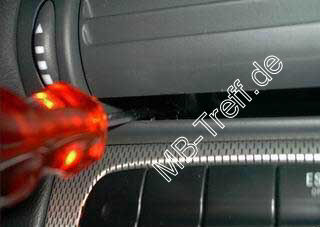

Wenn man die mit einem Schraubenzieher nach rechts drückt, kann man die Düsen nach oben über den Anschlag drehen.

Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau 2 (MoPf): Bild 0

Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau 2 (MoPf): Bild 1

Dann kann man mit einem Torx 20 unten an der Düse im Inneren die beiden Schrauben lösen. Danach müssen die Düsen nach unten über den Anschlag gedreht werden.

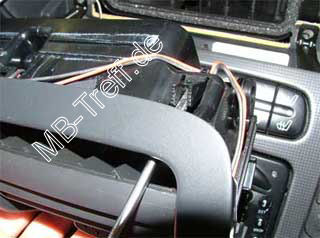

Nun erreicht man an der Oberkante innen 2 Haken, die man nach unten drückt um die Düsen aus der Mittelkonsole zu lösen. Stecker ab, das war´s.

Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau 2 (MoPf): Bild 2

Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau 2 (MoPf): Bild 3

Jetzt den Aschenbecher geöffnet und am besten einen Finger oder Schraubenzieher so oben einschieben, dass die Klappe (Aschenb.) nicht ganz öffnet. Auf dem Bild ist der Aschenbecher ausgebaut. Dies ist jedoch nicht notwendig.

Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau 2 (MoPf): Bild 4

Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau 2 (MoPf): Bild 5

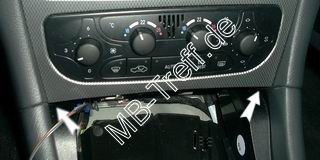

Wenn man sich jetzt ein wenig nach unten beugt und durch den Schlitz schaut, sieht man rechts und links eine Klammer, die mit einem weiteren Schraubenzieher nach unten ausgehakt wird.

Jetzt kann die Mittelkonsole nach vorne weg gezogen werden. Achtung , weitere Stecker.
Die Geräte sind verschraubt. Dies nutzt auch dem Diebstahlschutz.


Vielen Dank für diese Anleitung an Mitch!
