Ausbau der Mittelkonsole beim W203 MOPF

    Werkzeug:
  • Schraubendreher flach klein
  • 10er Nuss mit Verlängerung
  • Torx T20 und T40

Und los geht's:

Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau (MoPf): Bild 0

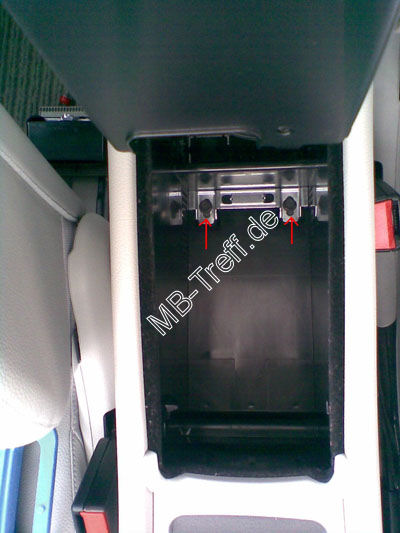

Als erstes die Armablage öffnen und den Teppich entfernen. Die 2 Schrauben öffnen.


Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau (MoPf): Bild 1

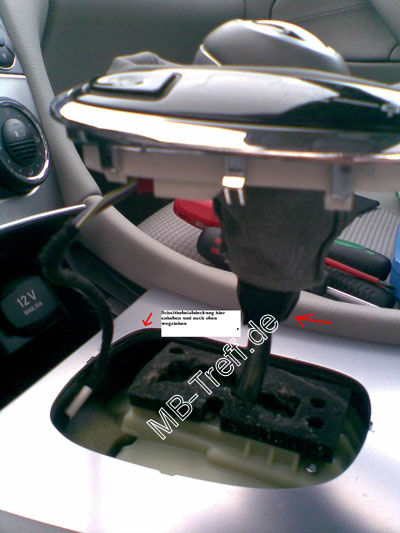

Als nächstes die Schalthebelabdeckung an den oberen Ecken anheben und nach oben wegziehen. Beim Automatik danach den Stecker von der Abdeckung ziehen. Dann die Verschraubung am Schalthebel verdrehen und Schalthebel nach oben ziehen.


Jetzt kann die Holzplatte mit einem kräftigen Ruck nach oben abgezogen werden. Die Klammer befinden sich Vorne am Aschenbecher. Am Besten dort anfassen und ziehen.


Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau (MoPf): Bild 2

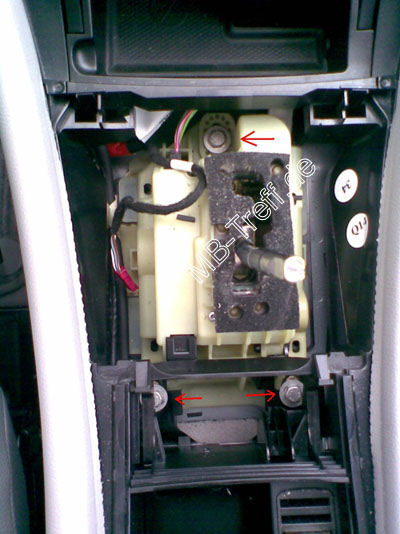

Die drei 10er Schrauben öffnen. Eine sitzt unter dem Schaumstoff vor dem Schalthebel.


Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau (MoPf): Bild 3

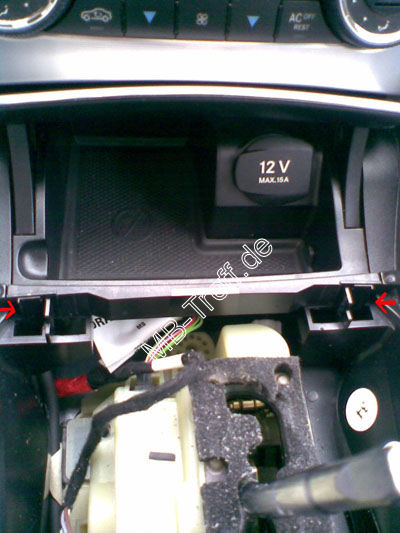

Jetzt den Aschenbecher entfernen. Dazu die beiden Klammern links und rechts in Richtung Schalthebel mit dem kleinen Flachschraubendrehen drücken und Aschenbecher nach oben drücken. Aschenbecher rausnehmen und Stecker abziehen.


Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau (MoPf): Bild 4

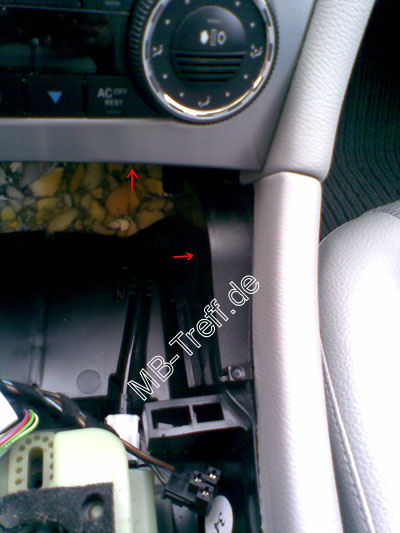

Nun die beiden Abdeckungen links und rechts nach oben abziehen. Und die zwei T20 Torx Schrauben hinten über dem Schaumstoff raus drehen. Es sind die beiden inneren Schrauben.


Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau (MoPf): Bild 5

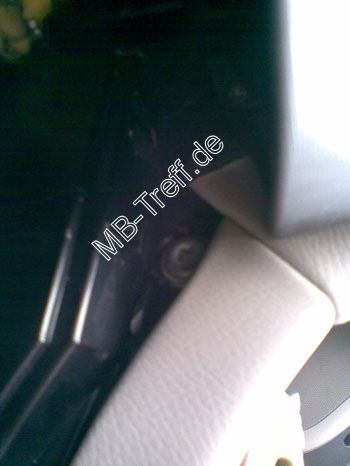

Als letzten Schritt beide T40 Torx Schrauben links und recht die hinter der Abdeckung waren eine halbe Umdrehung öffnen.


Tipps-tricks | Mercedes C-Klasse (w203) | Mittelkonsolenausbau (MoPf): Bild 6

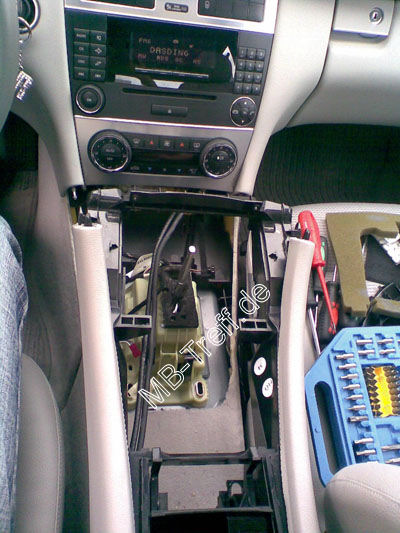

Jetzt kann die Mittelkonsole nach hinten rausgezogen werden.
Fertig!


Vielen Dank an Raphi78 für die tolle Anleitung!
