Reinigung des CD-Laufwerkes bei Blaupunkt Navigationsgerät DX-R 70/RNS 149
und für KFZ Hersteller OEM-gebaute Versionen (VW MFD etc..)

Nach ca. 2 Jahren wollte Frau Blaupunkt nicht mehr mit mir reden. So machte ich mich auf die Suche nach der Ursache und einer Lösung......

Fehler: CD wird nicht mehr gelesen – allgemeiner CD-Fehler etc, lange Suchzeiten etc
Ursache: CD-Laufwerk verschmutzt, Laserdiode verschmutzt.

Behebung:
Wir benötigen: 1x Torx T9 Schraubendreher
1x Schlitzschraubendreher klein
1x Wattestäbchen ggf. ein zusätzliches Wattepad
1x Alkohol

Tipps-tricks | Mercedes Allgemein | Reinigung des CD-Laufwerkes bei Blaupunkt DX-R70/RNS149: Bild 0

Achtung: Durch das Öffnen des Gerätes kann die Garantie erlöschen.


Tipps-tricks | Mercedes Allgemein | Reinigung des CD-Laufwerkes bei Blaupunkt DX-R70/RNS149: Bild 1

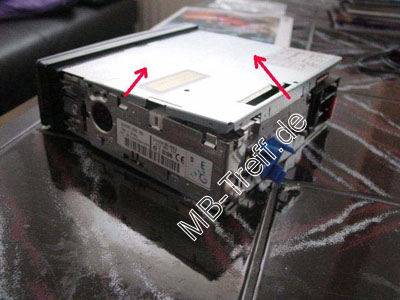

Als erstes den Deckel mit dem Schraubendreher aufhebeln


Tipps-tricks | Mercedes Allgemein | Reinigung des CD-Laufwerkes bei Blaupunkt DX-R70/RNS149: Bild 2

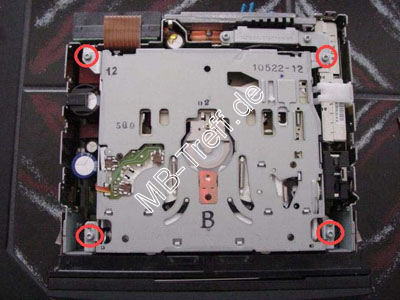

die 4 Schrauben mit dem Torx T9 Schraubendreher lösen und das Laufwerk entnehmen. Sitzt unten auf der Platine in Steckkontakten. Ggf. ein wenig mit dem Schraubendreher das Laufwerk aushebeln...


Tipps-tricks | Mercedes Allgemein | Reinigung des CD-Laufwerkes bei Blaupunkt DX-R70/RNS149: Bild 3

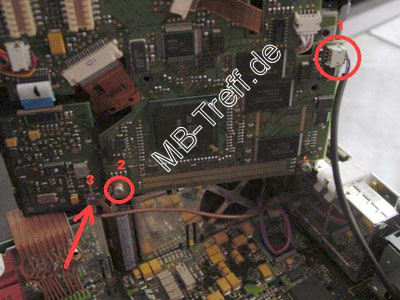

Den Stecker abziehen, die Torxschraube T9 lösen und den Halten entnehmen.
Danach den Kontakt für die GPS-Antenne abziehen.


Tipps-tricks | Mercedes Allgemein | Reinigung des CD-Laufwerkes bei Blaupunkt DX-R70/RNS149: Bild 4

So verschmutzt war das Laufwerk bei meinem DX-R 70


Tipps-tricks | Mercedes Allgemein | Reinigung des CD-Laufwerkes bei Blaupunkt DX-R70/RNS149: Bild 5

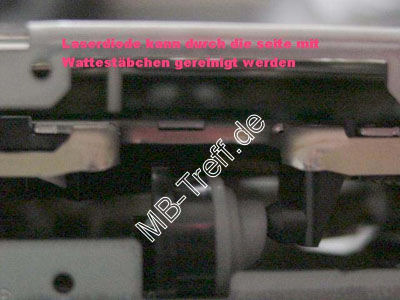

Wenn man nun von hinten in das Laufwerk reinschaut kann man den Schlitten mit der Laserdiode sehen und kann sie durch die Seitenöffnungen mit dem in Alkohol getränktem Wattestäbchen reinigen


Tipps-tricks | Mercedes Allgemein | Reinigung des CD-Laufwerkes bei Blaupunkt DX-R70/RNS149: Bild 6

So verschmutzt war der Laser....


Montage in umgekehrter Reihenfolge.

Viel Erfolg und Danke an Mekkes für die Anleitung!

V1.0 30.05.2003
