Innenbeleuchtung auf LED umrüsten
(hier: C-Klasse W203 – C180)

Ich übernehme keinerlei Garantie und Haftung für die oben genannte Anleitung.
Auch für eine eventuelle Verletzung der KFZ-Zulassungsbedingungen übernehme ich keinerlei Haftung.

Hinweis: Bevor irgendwelche Lampen ausgebaut werden, Motor abstellen, Schlüssel herausziehen und die Lampen erst kühlen lassen, ansonsten kann es schnell zu Verbrennungen führen!

Innenbeleuchtung vorne

Die Soffitte muss 43mm lang sein. Des Weiteren sollte man nicht die billigsten im Internet kaufen, sondern lieber zu den Besten greifen, da man es sonst später nur bereut.

Bei der C-Klasse W203 muss ein 10k Ohm Widerstand auf die LED Soffitte gelötet werden, sofern noch nicht vorhanden.
Der Widerstand wird Parallel zum Verbrauchen (Soffitte) gelötet.
Dadurch wird bewirkt das sich der Strom teilt, diese Stromteilung ist nötig, da die LED's nur wenig Strom zum Leuchten benötigen und somit die LED-Sofitte als defekte Leuchte erkannt werden würde.

In manchen Fällen leuchtet die LED Soffitte ganz schwach. Einfach einen zweiten Widerstand anlöten, genauso wie den Ersten.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 0 Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 1

Hier ein Beispiel.

Je nachdem wo die Soffitte verbaut wird, ist es wichtig das der Widerstand nicht an die Karosserie dran kommt bzw. einen Kurzschluss verursacht!!!

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 2

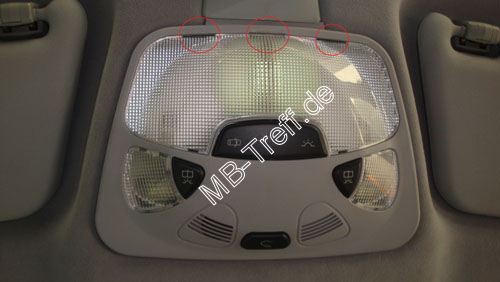

Abdeckung mit Schlitzschraubendrehen vorsichtig heraushebeln.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 3

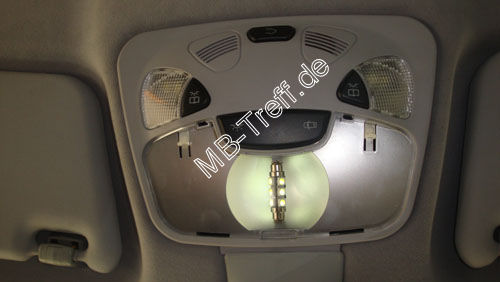

Danach wird die Soffitte 42mm einfach ausgewechselt.
Sollte die LED Soffitte nach dem Einbau nicht leuchten, dann wurde die Sofitte falsch eingesetzt. Einfach ausbauen, drehen und nochmals einbauen. Die Polung ist wie auch bei allen anderen LEDs nicht egal!


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 4

Um die beiden Leselampen wechseln zu können muss die Bedieneinheit erst einmal ausgebaut werden.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 5

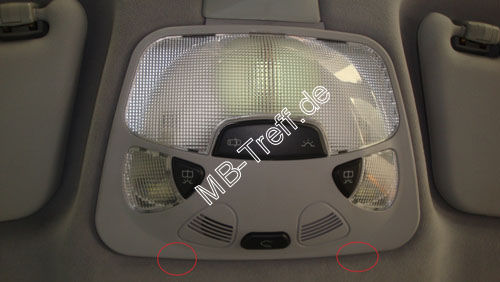

Ungefähr an dem markierten Bereich einen Schraubenzieher ansetzen und leicht drehen, sodass sich die Bedieneinheit ausklipst.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 6

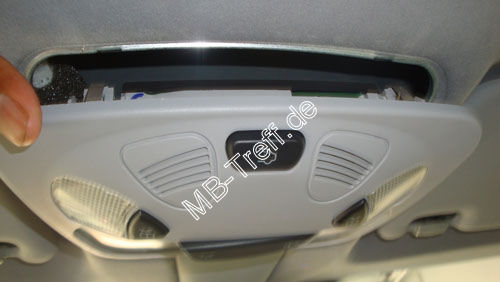

Danach zieht ihr VORSICHTIG die Bedieneinheit nach unten raus und dann müsst ihr die W5W Sockelhalter herausdrehen.


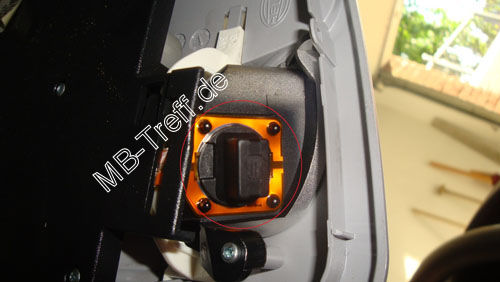

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 7 Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 8

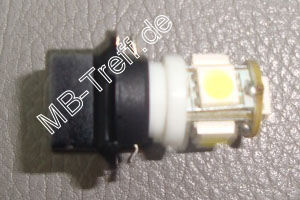

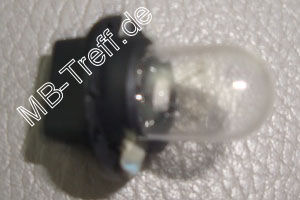

Diese Sockel dann mit einem W5W Lampe wechseln oder man nimmt eine 5 SMD Standlicht.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 9

Danach alles in umgekehrter Reihenfolge wieder einbauen!


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 10

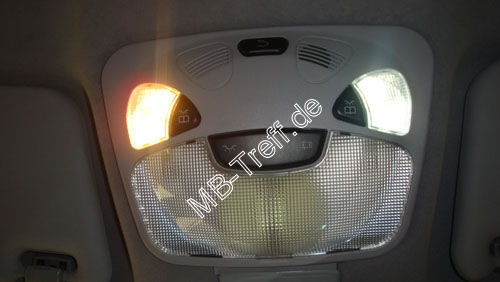

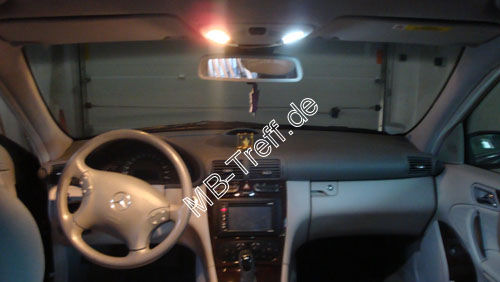

Der Vergleich


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 11

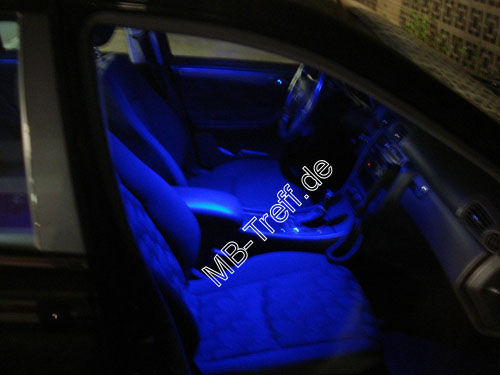

Alternativ kann man natürlich auch LEDs in anderen Farben verwenden.


Schminkspiegelbeleuchtung


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 12

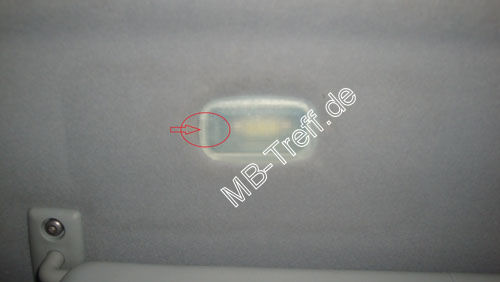

Zunächst müsst ihr einen Schraubenzieher in die gekennzeichnete Stelle leicht reindrücken und drehen, dann bisschen mit dem Schraubenzieher drücken und nach unten ziehen.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 13

Bevor ihr die Soffite 36mm einbauen könnt, müsst ihr die Halterung ein wenig nach innen biegen, damit diese besser haften bleiben!


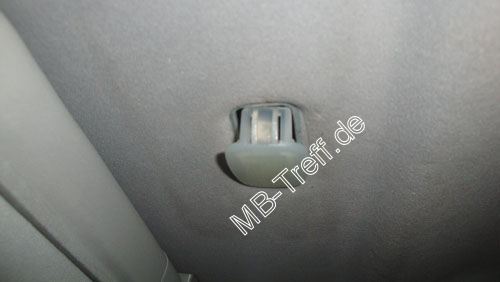

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 14

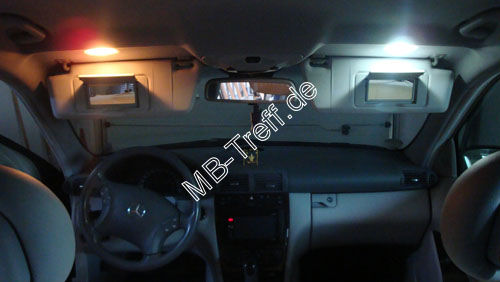

Der Vergleich


Hintere Beleuchtung

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 15 Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 16

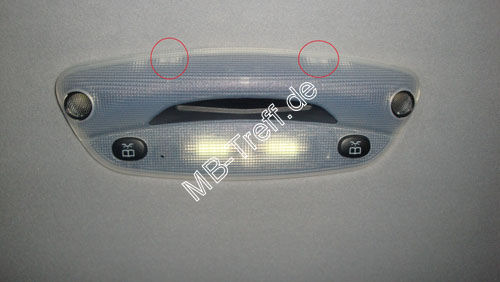

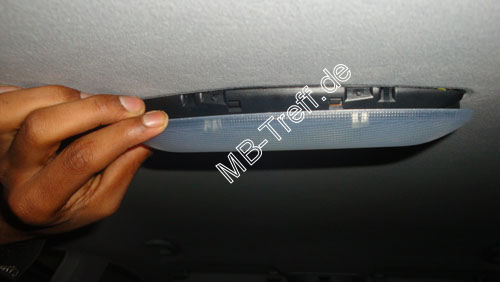

Zunächst müsst ihr die Plastikabdeckung abmachen, dazu greift ihr an die markierte Stelle und zieht es runter, diese klipsen sich sehr leicht aus.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 17

Bevor ihr die Sofitten 36mm einbauen könnt, müsst ihr zuerst die Halterung nach Innen biegen, damit diese nicht während der Fahrt rausfallen.
Um die beiden Leselampen wechseln zu können, muss man die Bedieneinheit ausbauen, diese ist recht einfach. Einfach in Pfeilrichtung drücken und nach unten ziehen.

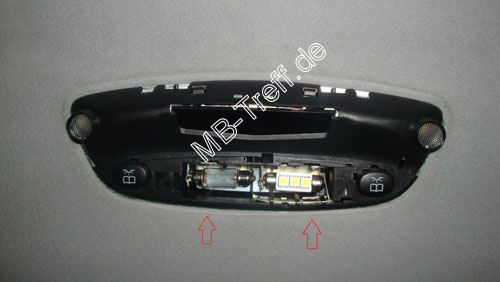

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 18

Danach müsst ihr das markierte Eisenstück entnehmen, da sonst die LED, die ich verwendet habe, nicht reinpasst.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 19

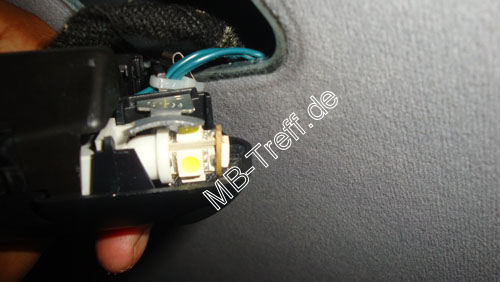

Dann tauscht ihr die W5W Lampe gegen eine LED aus. Danach alles in umgekehrter Reihenfolge wieder einbauen.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 20

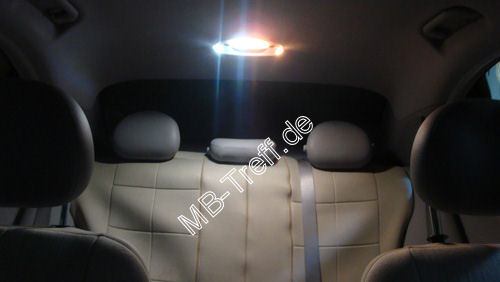

Der Vergleich


Einstiegsbeleuchtung

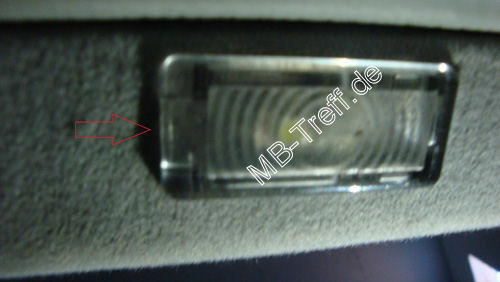

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 21

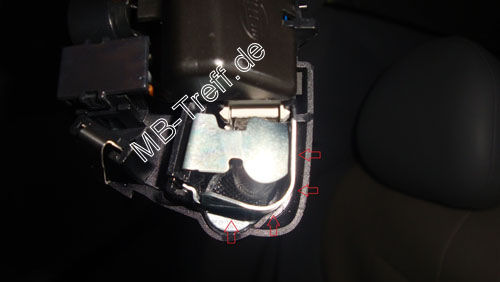

An der markierten Stelle, einen Schraubenzieher leicht reindrücken, drehen und dann runterdrücken, welches auch sehr einfach sich ausknipst.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 22

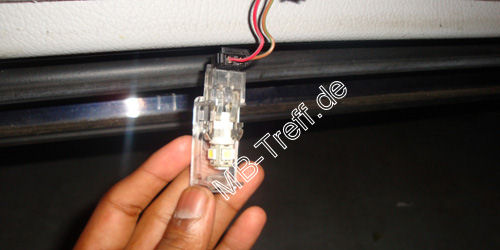

Danach könnt ihr die W5W gegen eine LED austauschen und in umgekehrter Reihenfolge wieder einbauen.

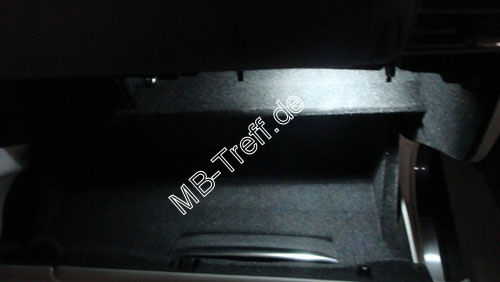

Handschuhfachbeleuchtung

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 23

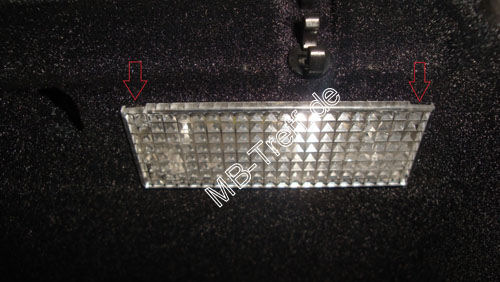

In die markierte mit einem Schraubenzieher rein und dann runterdrücken, danach könnt ihr diese mit der Hand weiter runterdrücken.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 24

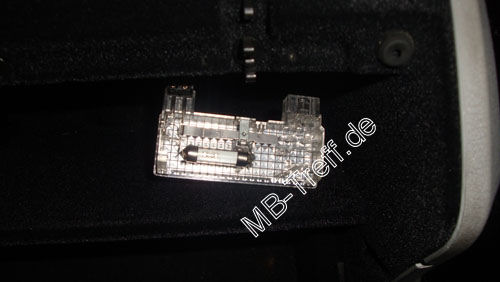

Falls notwendig, müsst ihr die Halterung ein wenig zurecht biegen, damit die Soffite auch gut haften bleibt.


Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 25

Dann in umgekehrter Reihenfolge wieder einbauen.


Kofferraumbeleuchtung

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 26

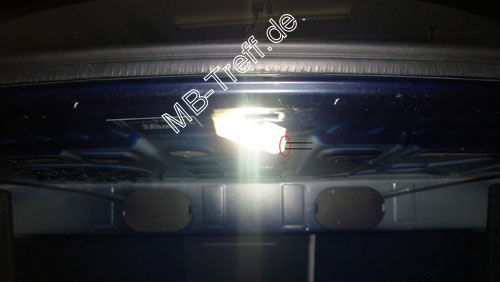

Ihr müsst zu aller erst rechts vom der Beleuchtung mit einem Schraubenzieher mit ein wenig Kraftaufwand die Plastik klemme eindrücken, welches 2-mal vorhanden ist. Danach könnt ihr die Soffite 42mm gegen eine LED austauschen und dann in umgekehrter Reihenfolge wieder einbauen.

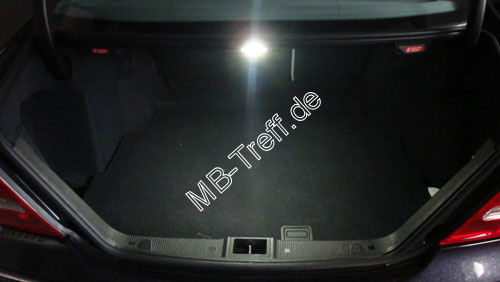

Anleitungen | Mercedes C-Klasse (w203) | Innenbeleuchtung auf LED-Sofitte umbauen: Bild 27

Test.

Viel Spaß mit euren Umbauten wünscht Tekkai und Maran.
