Umbau Wischerarme W203 VorMopf auf Mopf mit Flachbalkenwischern
(durchgeführt an W203 EZ 11.2000 – Linkslenker)

Da die moderneren Flachbalkenwischer sowohl optisch als auch wischtechnisch besser sind, ist eine Umrüstung auf diese Wischer nur zu empfehlen.
Alternativ zu der preisgünstigen Lösung (Montage dieser Flachbalkenwischer an den Wischerarmen mit Hakenbefestigung) soll hier die kostenintensivere Umrüstung auf die kompletten Mopf-Wischerarme näher beschrieben werden.

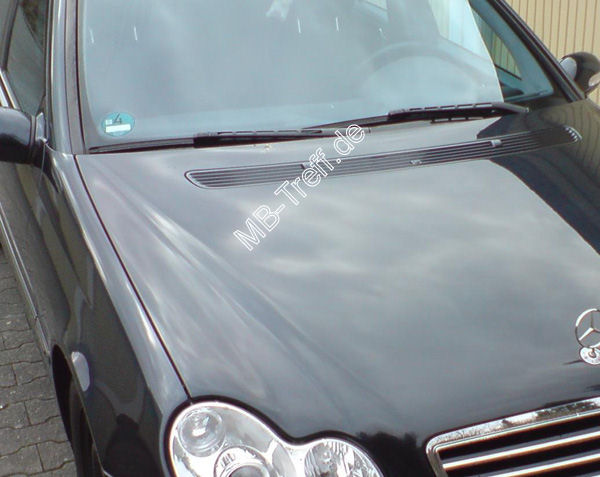

Anleitungen | Mercedes C-Klasse (w203) | Wischerumbau von VorMoPf nach MoPf: Bild 0

vorher

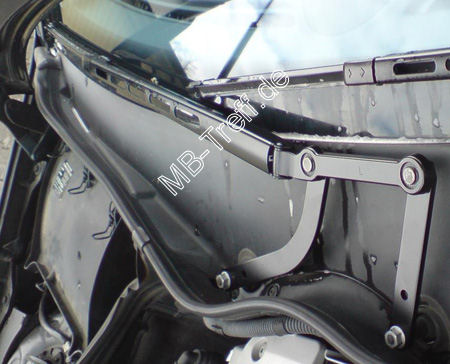

Anleitungen | Mercedes C-Klasse (w203) | Wischerumbau von VorMoPf nach MoPf: Bild 1

nachher


    Folgende Teile sind für den Umbau erforderlich:
  • Wischerarm Fahrerseite
    55,23 Euro zzgl. MwSt (Stand: 01/2020)
  • Wischerarm Beifahrerseite
    117,57 Euro zzgl. MwSt (Stand: 01/2020)
  • Abdeckkappe Fahrerseite
    6,18 Euro zzgl. MwSt (Stand: 01/2020)
  • Abdeckkappe Beifahrerseite
    6,18 Euro zzgl. MwSt (Stand: 01/2020)
  • eventuell 3x Muttern
    1,14 Euro zzgl. MwSt (Stand: 01/2020)
  • Flachbalken-Wischerblätter – Preis variiert je nach Hersteller, neues Mopf-BJ beachten!
    (hier gibt es alternativ zu den MB-Wischerblättern auch welche z. Bsp. von den Herstellern SWF oder Bosch).
    Aber: neue Länge der Wischerblätter: beide 550 – 560 mm


Der Umbau gestaltet sich recht einfach und ist in 10 – 15 Minuten erledigt – Empfehlung: Die Motorhaube ganz öffnen (Servicestellung).

Zunächst werden die bisherigen Wischerarme an den von außen gut sichtbaren und gut zugänglichen Muttern (Fahrerseite eine, Beifahrerseite zwei) gelöst und abgenommen (nach oben abziehen, kann mit etwas Kraftaufwand verbunden sein).
Vor der Montage der Mopf-Wischerarme die Flachbalkenwischerblätter an die Mopf-Wischerarme stecken (Achtung! An den Wischerarmen gibt es einen Arretierbolzen, der nur in einer Position in die neuen Flachbalkenwischerblätter passt – unbedingt beachten.)

Jetzt kann der komplette Mopf-Wischerarm samt Flachbalkenwischerblatt auf der Beifahrerseite montiert werden (Position ziemlich unten an der Plastikabdeckung, wie vorher): Dabei erst die Vierkantaufnahme einstecken (gebogene Aufnahme 1), dann Wischerarm ausrichten und andere Aufnahme (2) auf Verzahnung montieren, Muttern nun aufschrauben und relativ festziehen.

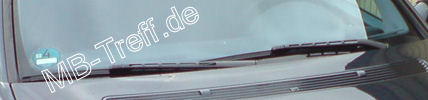

Anleitungen | Mercedes C-Klasse (w203) | Wischerumbau von VorMoPf nach MoPf: Bild 2

Das Ergebnis sollte dann etwa so aussehen.


Danach kann der komplette Mopf-Wischerarm samt Flachbalkenwischerblatt auf der Fahrerseite montiert werden (Lage-Position etwa 15 - 20 mm oberhalb des Beifahrerwischers). Wischerarm ausrichten und Aufnahme auf Verzahnung montieren, Mutter nun aufschrauben und relativ festziehen – nicht zu fest, da eine spätere Feinausrichtung eventuell notwendig sein kann.

Motorhaube schließen, Probelauf mit den Mopf-Wischerarmen durchführen.

Ist das Ergebnis das Wischfeld sowie End- und Ruhelage betreffend in Ordnung, kann man nun alle 3 Muttern festziehen (exakte Anzugsmomente werden hier einmal außen vor gelassen), andernfalls Mopf-Wischerarme nachjustieren.

Jetzt noch die Motorhaube wieder öffnen, die beiden Abdeckkappen auf die Mopf-Wischerarme aufstecken – fertig!

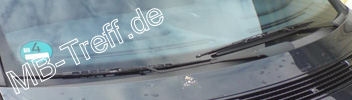

Anleitungen | Mercedes C-Klasse (w203) | Wischerumbau von VorMoPf nach MoPf: Bild 3

Das Ergebnis sollte dann etwa so aussehen.


Viel Spaß bei‘m Einbau und einen Dank an AlbisW203 für die tolle Anleitung!
