Schaltknauf gegen beleuchteten Schaltknauf tauschen
in C-Klasse (W203) Limousine VorMopf


Verwendeter Schaltknauf: IC-T

    Werkzeuge:
  • ggf. Schlitzschraubendreher zum lösen der Verkleidungen (VORSICHT!)
  • Isolierband usw.

Geht alles aber auch ohne Werkzeug...


Fangen wir an:


1. Zunächst die Abdeckung der Mittelkonsole ausbauen, die vor der Armlehne sitzt.


2.Aschenbecher ausbauen um an die Beleuchtung des Selbigen zu kommen.

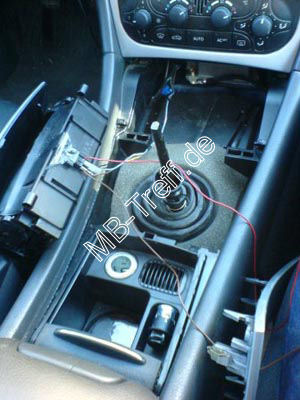

Dies müsste dann so Aussehen:

Anleitungen | Mercedes C-Klasse (w203) | Beleuchteten Schaltknauf einbauen: Bild 0


3. Nun die Stecker von der Fassung der Glühbirne lösen und das braune Kabel des neuen Schaltknaufs mit dem braunen der Aschenbecherbeleuchtung verbinden.
Das rote des Schaltknaufs mit dem hellblauen verbinden. Wenn die Stecker abgezogen sind, dann lässt sich das alles ohne irgendwelche Hilfsmittel erledigen.

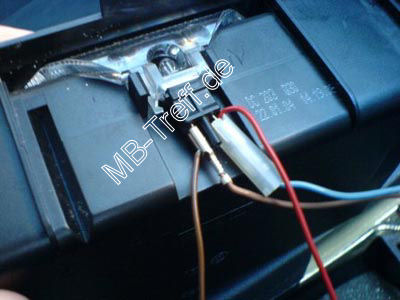

Einfach Kabel von oben rein und dann den Stecker drauf. Siehe Foto:

Anleitungen | Mercedes C-Klasse (w203) | Beleuchteten Schaltknauf einbauen: Bild 1


4.Anschließend das Ganze mit Isolierband, isolieren und fixieren.

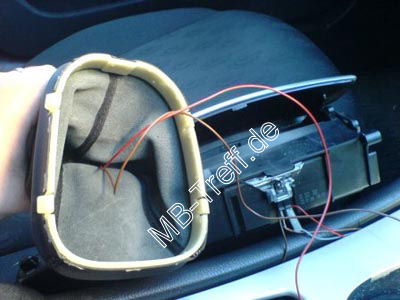

5. Jetzt ist die Schaltknaufbeleuchtung angeschlossen. Das sieht dann so aus:

Anleitungen | Mercedes C-Klasse (w203) | Beleuchteten Schaltknauf einbauen: Bild 2

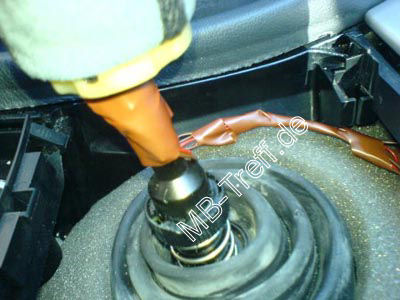

6. Dann den Aschenbecher einbauen und die Kabel darunter zum Schaltgestänge führen. Hier wieder die Kabel mit Isolierband oder ähnlichem zusammenbinden damit ein bisschen mehr Ordnung herrscht:

Anleitungen | Mercedes C-Klasse (w203) | Beleuchteten Schaltknauf einbauen: Bild 3


7.Schaltknauf dann von Unten durch die Abdeckung nach oben führen und einsetzen. Vorher natürlich am Gestänge festschrauben!

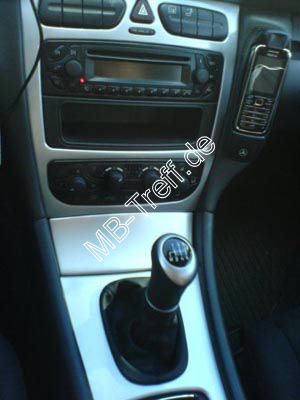

8. Abdeckung wieder einsetzen und einrasten. So sieht dann das Ergebnis aus:

Anleitungen | Mercedes C-Klasse (w203) | Beleuchteten Schaltknauf einbauen: Bild 4

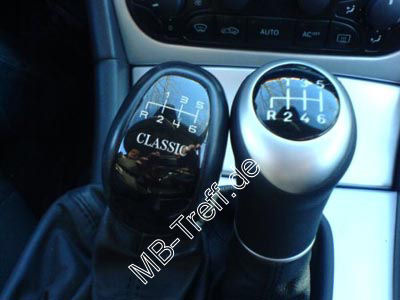

Vergleich vorher/nachher:

Anleitungen | Mercedes C-Klasse (w203) | Beleuchteten Schaltknauf einbauen: Bild 5

Viel Spaß beim Umbau wünscht biba-cl!
