Anleitung zum Einbau einer LED-Schwellerbeleuchtung
beim C-Klasse T-Modell (S203): C30 CDI


Als erstes müssen die Schweller abgebaut werden.

Dazu in den Radkästen die Plastiknieten entfernen (3Stück), anschließend an der Unterseite des Schwellers die Torxplastikschrauben lösen, ca. 1cm. Anschließend können diese Nieten gezogen werden. Die vorderen (Richtung Vorderrad) beiden auf jeder Seite sind etwas schwieriger zu entfernen, hierzu muss eine Mutter von Unterbodenschutz gelöst werden.


Anleitungen | Mercedes C-Klasse (w203) | Schwellerbeleuchtung mit LEDs: Bild 0

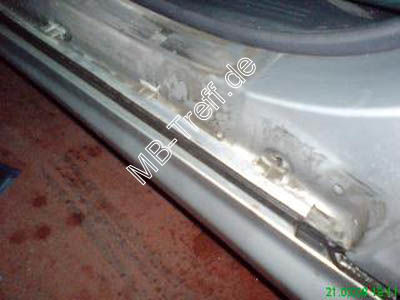

Nun die Tür Öffnen, und die Verkleidung zum Schweller hin abbauen, diese sind alle mit Plastiknieten festgemacht, bei etwas festerem ziehen lassen sie sich abnehmen.


Anleitungen | Mercedes C-Klasse (w203) | Schwellerbeleuchtung mit LEDs: Bild 1

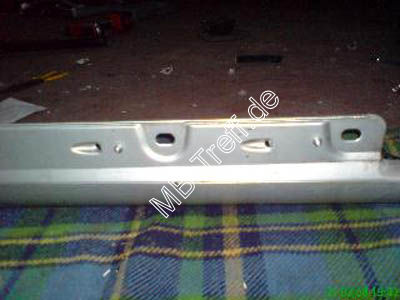

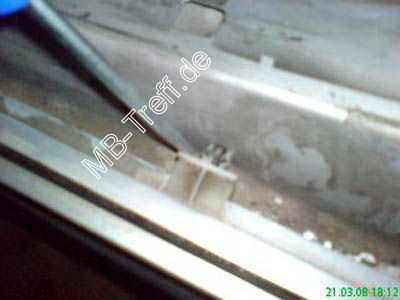

Nun schaut man auf die Halterungen des Schwellers, diese Clips einfach durch seitliches dagegen drücken und herausziehen lösen. An die vorderen zwei kommt man nicht ran, einfach abziehen, beim wieder anbringen einfach die Schweller auf die Halterungen draufdrücken.


Anleitungen | Mercedes C-Klasse (w203) | Schwellerbeleuchtung mit LEDs: Bild 2

Den Schweller reinigen, und die Länge des Schwellers messen und durch die Anzahl der LED´s teilen, damit diese den gleichen Abstand haben. Jetzt mit einem Bohrer entsprechend dem Durchmesser der LED´s in den Schweller bohren, dort wo man sich natürlich vorher mit Bleistift die Abstände eingezeichnet hat.


Anleitungen | Mercedes C-Klasse (w203) | Schwellerbeleuchtung mit LEDs: Bild 3

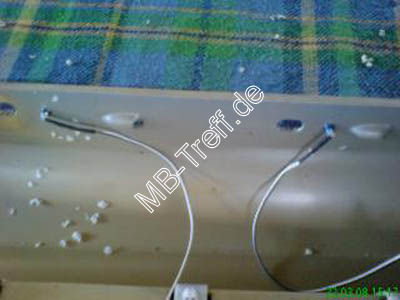

Die LED´s einfach durch stecken und verschrauben, Gewinde mit etwas Locktite zur Sicherheit beschmieren. Sobald das trocken ist, mit der Heißklebepistole, die komplette LED umkleben, ruhig schön dich, genügend Platz ist da, damit sie Wasserdicht werden.


Anleitungen | Mercedes C-Klasse (w203) | Schwellerbeleuchtung mit LEDs: Bild 4

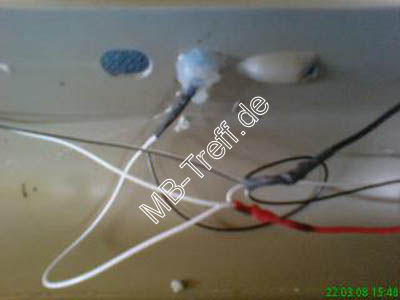

Anschließend die LED´s in Parallelschaltung miteinander verlöten, ich habe bei sechs LED´s pro Seite immer drei zusammen gelötet. Über die Lötstellen Schrumpfschlauch!


Anleitungen | Mercedes C-Klasse (w203) | Schwellerbeleuchtung mit LEDs: Bild 5

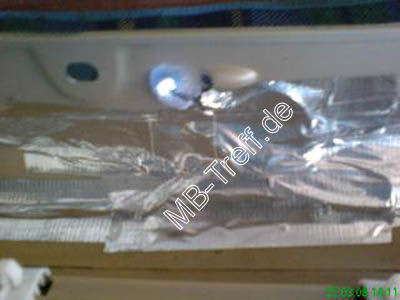

Anschließend habe ich die ganzen Kabel und die LED´s mit Panzertape abgeklebt (Das Tape hatte ich von einem Bekannten, es ist spezielles für Isolierungen und ist absolut Dicht!). Das Kabel welches in den Innenraum geht, durch die Befestigungslöcher der Schweller schieben, dann kommen diese seitlich im Fußraum raus.


Anleitungen | Mercedes C-Klasse (w203) | Schwellerbeleuchtung mit LEDs: Bild 6

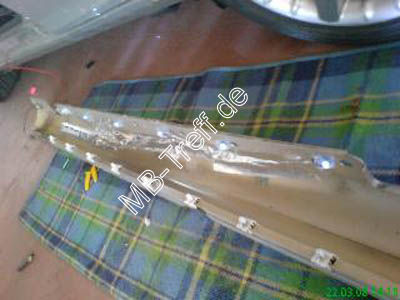

So nun alles nochmals testen und die Schweller wieder dran. Die Kabel von beiden Seiten, an die gewünschte Stromquelle anschließen.


Anleitungen | Mercedes C-Klasse (w203) | Schwellerbeleuchtung mit LEDs: Bild 7

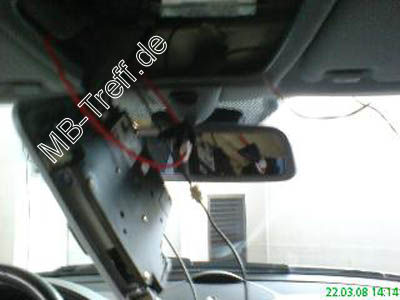

Ich habe Sie bei mir an die große Innenraumbeleuchtung mit drangelötet, beide Kabel, da die LED´s dann mit Dimmen. Für den TÜV werde ich noch einen Miniaturschalter in die Beleuchtung anbauen, damit ich die Beleuchtung komplett ausschalten kann. Wer sich technisch und elektronisch weiter traut, kann natürlich die Beleuchtung mit an die Comming-Home-Funtion mit dran hängen, da ich aber bei mir das ganze über den CAN-Bus machen muss, da er das steuert, nach Auskunft eines Daimler-Elektrikers, lasse ich die Hände, bzw. den Lötkolben da weg, da dieser sehr empfindlich ist.

Schönen Dank an die Mithilfe von filou69


Viel Spaß bei‘m Einbau und einen Dank an C30CDIAMG für die tolle Anleitung!
