Klarglas Spiegelblinker

Nachdem die Blinker im G-Modell mit Klarglas und einer 203er Teilenummer erschienen sind, war es nur noch eine Frage der Zeit, bis diese ab Werk im W203 verbaut werden. Und so war es auch. Der MoPf des W203 erhielt Klarglas-Blinker, welche auch beim VorMoPf passen. Bis auf den Stecker, aber den hat man gleich umgebastelt.
Ich habe einfach an beiden Seiten die Stecker abgezwickt und dann miteinander verbunden. Man muss nur plus und minus herausfinden sonst funktionieren die LED`s nicht.

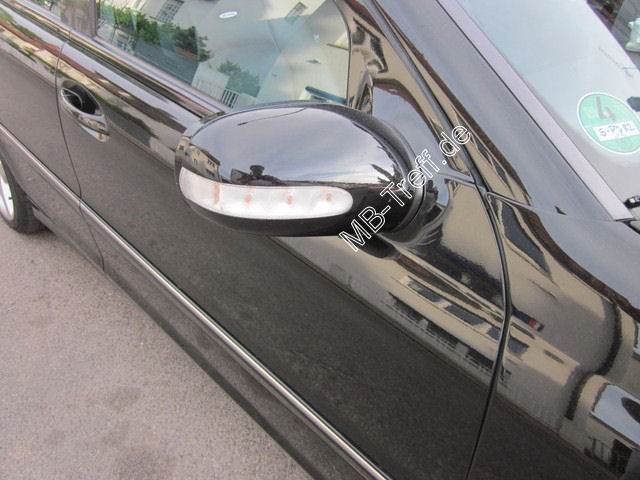

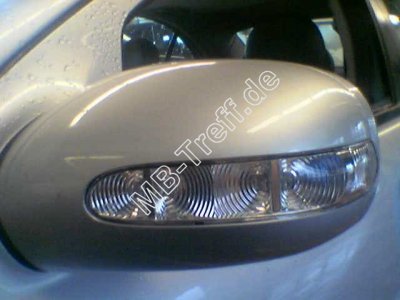

Anleitungen | Mercedes C-Klasse (w203) | Spiegelblinker in Klarglas: Bild 0

Zum Ein-/Ausbau der Blinkier benötigt ihr einen großen Schlitzschraubenzieher und einen kleinen Kreuzschraubenzieher

    Blinkern Klarglas W211:
  • A 203 820 13 21
    36,35 Euro zzgl. MwSt (Stand: 01/2017)
  • A 203 820 14 21
    36,35 Euro zzgl. MwSt (Stand: 01/2017)
Alternativ:

    Blinkern Klarglas W203 MoPf:
  • A 203 820 15 21
    29,25 Euro zzgl. MwSt (Stand: 01/2017)
  • A 203 820 16 21
    29,25 Euro zzgl. MwSt (Stand: 01/2017)


Und so funktioniert der Umbau:

Anleitungen | Mercedes C-Klasse (w203) | Spiegelblinker in Klarglas: Bild 1

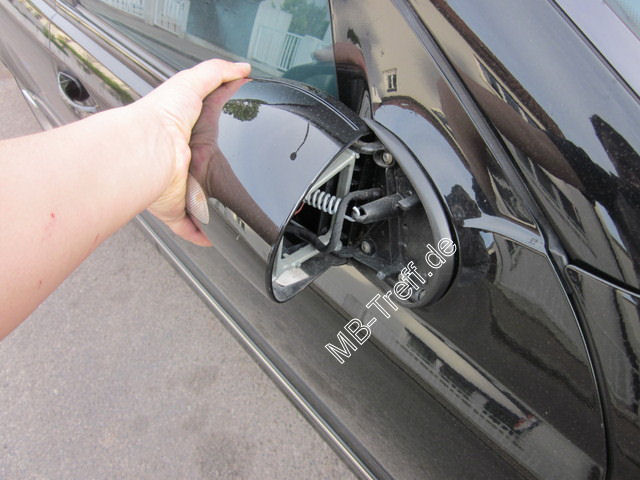

Als erstes drückt ihr ihn kräftig aber mit Gefühl in Richtung Kofferraum.


Anleitungen | Mercedes C-Klasse (w203) | Spiegelblinker in Klarglas: Bild 2

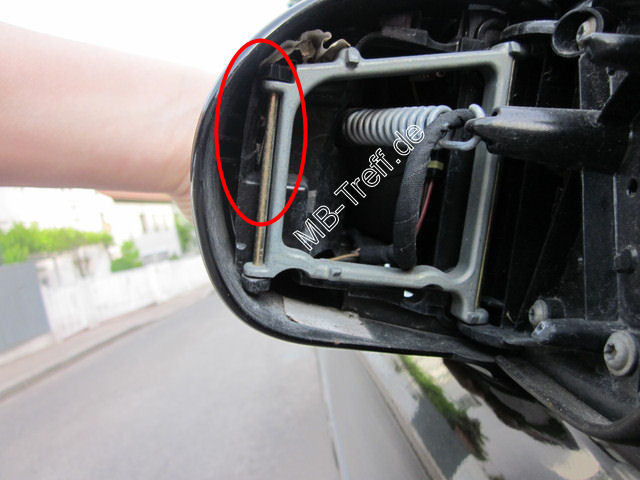

Nun könnt ihr, wenn ihr in das Innere schaut auf der äußeren Seite eine verchromte Klammer/Plättchen sehen. Dieses Schiebt ihr mit einem Schraubenzieher in Richtung Türe.


Anleitungen | Mercedes C-Klasse (w203) | Spiegelblinker in Klarglas: Bild 3

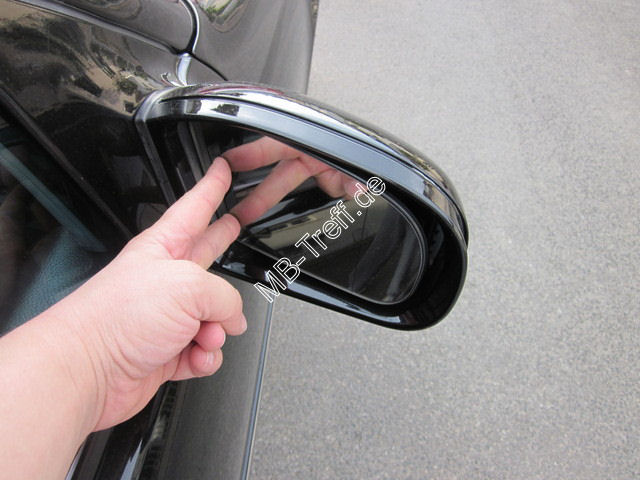

Nun klappt ihr den Spiegel vorsichtig zurück, und drückt den Spiegel vorsichtig nach innen. (Sonst bekommt ihr die Kappe nicht drübergezogen)


Anleitungen | Mercedes C-Klasse (w203) | Spiegelblinker in Klarglas: Bild 4

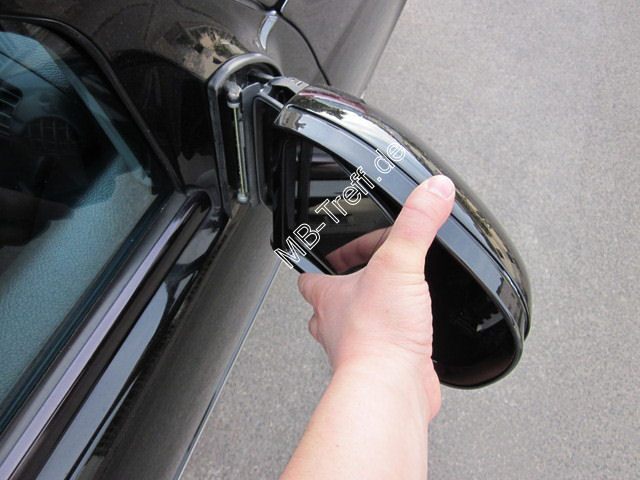

Nun die Kappe mit Gefühl abziehen.


Anleitungen | Mercedes C-Klasse (w203) | Spiegelblinker in Klarglas: Bild 5

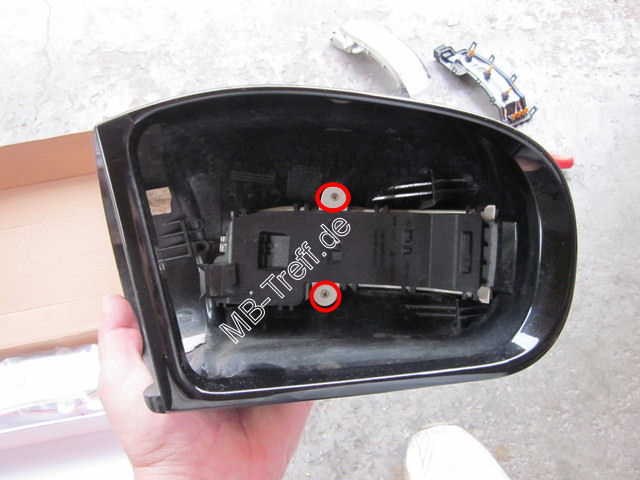

Wenn ihr das Gehäuse in der Hand habt, dann seht ihr auch schon Innen in der Spiegelkappe die zwei Kreuzschrauben, welche ihr aufschrauben müsst um den Blinker zu tauschen.
Am Ende vom Blinker mit einem feinen Schlitzschraubenzieher hebeln. Der Blinker kommt dann raus.
Man muss dann etwas an ihm ziehen, weil er am anderen Ende übersteht.


Anleitungen | Mercedes C-Klasse (w203) | Spiegelblinker in Klarglas: Bild 6


Anleitungen | Mercedes C-Klasse (w203) | Spiegelblinker in Klarglas: Bild 7

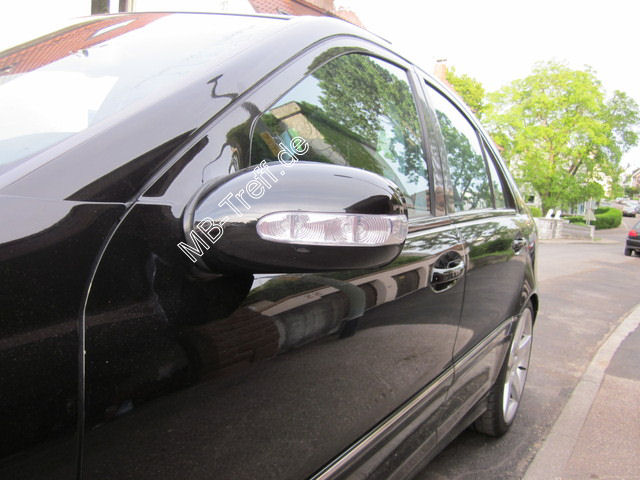

Dann einfach alles wieder in umgekehrter Reihenfolge montieren und glücklich sein. Ihr müsst jedoch darauf achen, dass die Feder wieder ganz nach Außen steht, sonst hält euer Gehäuse nicht mehr!


So und nun viel Spass beim Umbau!
