Einbau des zweiten Griffs in die
Kofferraumklappe beim Pre-FL


Ich war es satt immer ins Leere zu greifen, wenn ich meine Kofferraumklappe schließen wollte und bin zu meiner Mercedes-Niederlassung gefahren und wollte so einen Griffeinsatz haben wie der rechts vorhanden ist. Beim FL ist er auch auf der linken Seite vorhanden. Der nette Mitarbeiter wusste zu erst nicht was ich wollte, aber nach kurzem suchen im Rechner und bestellen, war der Griff 24 Stunden später da.

Diese Veränderung ist nur ein kleiner Eingriff vom Schönheits-Chirurgen. Nicht wirklich notwendig, aber einfach schöner...

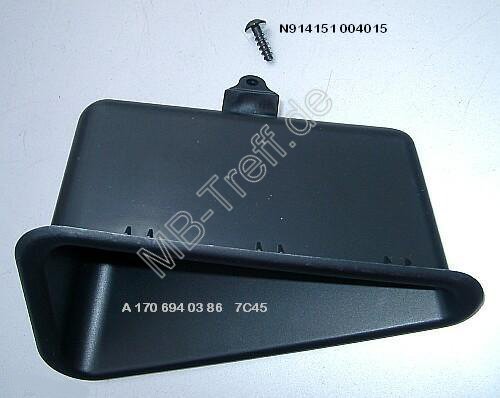

    Wir benötigen folgende Teile:
  • Griff A170 694 0386 7C45
    15,60 Euro zzgl. MwSt (Stand: 01/2020)
  • Schraube N914 151 004 015
    0,78 Euro zzgl. MwSt (Stand: 06/2012)
  • optional: Pfeilaufkleber A170 817 0202
    Preis nicht bekannt
Anleitungen | Mercedes SLK-Klasse (r170) | 2. Griff im Kofferraumdeckel: Bild 0

    Wir benötigen folgendes Werkzeug:
  • Akkuschrauber
  • 5mm Bohrer
  • Kreppband
  • Stück Pappe
  • Bleistift
  • Kreuzschlitzschraubendreher oder Bit
Anleitungen | Mercedes SLK-Klasse (r170) | 2. Griff im Kofferraumdeckel: Bild 1

Los geht's:

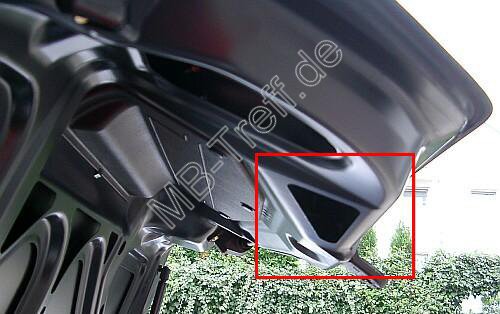

An der rechten inneren Unterseite des Kofferraumdeckels befindet sich serienmäßig ein Griff, mit dem der Deckel zugezogen wird. An der linken Seite jedoch fehlt der Griff und an dieser Stelle ist ein Loch:

Anleitungen | Mercedes SLK-Klasse (r170) | 2. Griff im Kofferraumdeckel: Bild 2

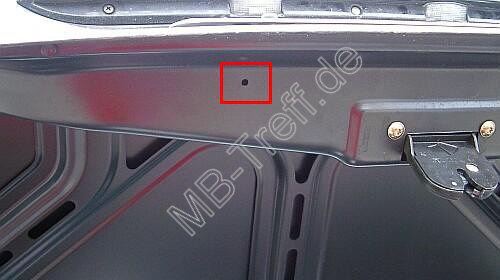

Bei einem neueren Baujahr ist sogar schon ein Loch für die Schraube zur Befestigung eines zweiten Griffes vorgesehen, folglich ist der Einbau in einer Minute vorbei:

Anleitungen | Mercedes SLK-Klasse (r170) | 2. Griff im Kofferraumdeckel: Bild 3


Sollte noch keine Loch vorhanden sein, so muss man einfach mit einer Pappe eine Schablone angefertigen. Hier habe ich den Abstand von dem Rechten Griff zur Mitte genommen. Mit dem Bleistift angezeichnet und ausgeschnitten. Auf der anderen Seite angelegt und mit Kreppband fixiert.

Anleitungen | Mercedes SLK-Klasse (r170) | 2. Griff im Kofferraumdeckel: Bild 4


Dann mit dem Akkuschrauber ein 5er Loch gebohrt und mit etwas Farbe das Bohrloch geschützt.

Anleitungen | Mercedes SLK-Klasse (r170) | 2. Griff im Kofferraumdeckel: Bild 5

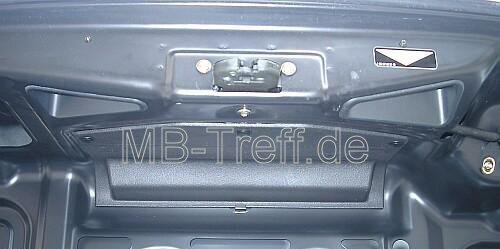

Nach dem Einbau des Griffes kann man auch wenn man in der rechten Hand eine Einkaufstasche hat, den Kofferraum mit der linken Hand vernünftig schliessen. Und wie oben schon steht, finde ich diese Lösung einfach schöner:

Anleitungen | Mercedes SLK-Klasse (r170) | 2. Griff im Kofferraumdeckel: Bild 6


Wer mag kann die ganze Sache mit dem passenden Pfeilaufkleber finishen.

Viel Spaß bei‘m Bauen und einen Dank an Mekkes für die tollen Bilder!
