Einbau der Coming Home Schaltung von Flatwing in den SLK (R170)

In vielen neuen Fahrzeugen ist eine so genannte Coming Home, oder Follow me home Funktion integriert. Diese Schaltung lässt die gewünschten Lampen am Fahrzeug beim öffnen oder schließen des Fahrzeuges leuchten. Die Leuchtdauer kann eingestellt werden.

Rechtlicher Hinweis: Das Gerät besitzt keine e1, CE-Prüfung, oder Typengenehmigung/ABE.


    Wir benötigen folgende Teile:
  • 1x Flatwing Coming Home Modul (hier 25A Version mit Lichtsensor)
  • 2, 4 oder 6 Dioden Typ P 600A (Artikel-Nr.: 162442 - 62 bei Conrad)
  • 5 Meter Kabel 0,75mm² , 1,5mm² (verschieden Farben)
  • 3 Ringösen
  • ~6 Abzweigklemmen (pro Lampe 1 + 1 für Relais)
  • Schrumpfschlauch
  • Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 0

    Werkzeug:
  • 1x Torx T25 Schraubendreher (Baujahrabhängig)
  • 1x kleiner Kreuzschlitzschraubendreher
  • 1x kleiner Schlitzschraubendreher
  • 1x Knarre mit 10er und 8er Nuss
  • 1x Kreuzschlitzschraubendreher
  • 1x Lötkolben mit Lötzin
  • Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 1


Das Flatwing-Modul wird fertig mit ausführlicher Beschreibung geliefert.

Ich habe noch eine kleine „Verteilerplatine“ gebaut. Hier können dann die Verschiedenen Kabel der gewünschten Lampen abgegriffen werden. Es ist auch einfacher direkt die Dioden in das Kabel einzulöten.
In der Anleitung beschrieben ist die Verkabelung von den 2 Nebelscheinwerfern, Standlicht und den Schlussleuchten.

Zur Berechnung, welche Version man von dem Modul braucht, eine kleine Hilfe:
Standlicht vorne 4A
Schlusslicht hinten 4A
Nebelscheinwerfer 9A
Blinker 6A
Hauptscheinwerfer 9A
9A+4A+4A= 15A Belastung


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 2

Hier die kleine Platine mit der Verzweigung. Die Dioden müssen zur kleinen Platine hin sperren.

Die Kabelfarben des Moduls und seine Funktion (ggf. mit der Anleitung vergleichen):
Rot (dickes Kabel) 12 V Dauerstrom (Klemme 30)
Schwarz (dickes Kabel) Geschaltetes +12V vom Modul kommend
Orange Masse
Braun Triggerimpuls
Gelb Zündung (Klemme 15)


Nun zur Montage:

Batterie abklemmen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 3

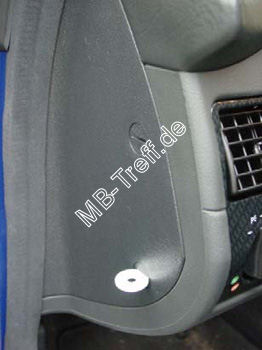

Die Verkleidung des Sicherungskastens am Armaturenbrett mit einer Münze öffnen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 4

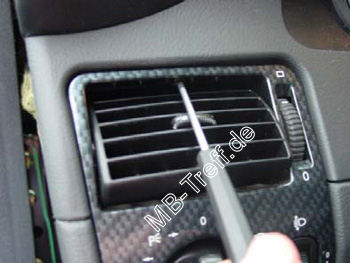

Die linke Luftdusche demontieren. Dafür die Lüftung nach oben drehen und die Schraube entfernen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 5

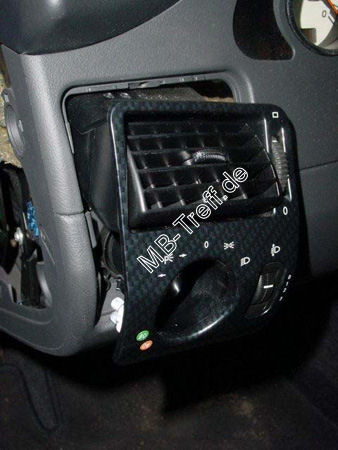

Luftdusche kann dann nach vorne rausgezogen werden


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 6

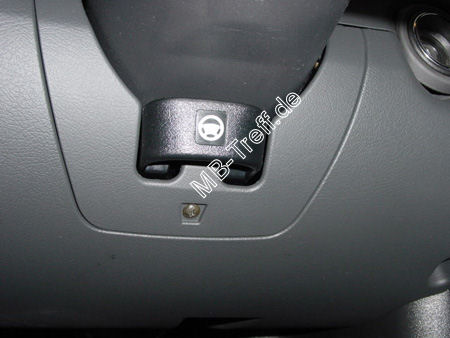

Danach die Schraube der kleinen Verkleidung unterhalb des Lenkrads entfernen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 7

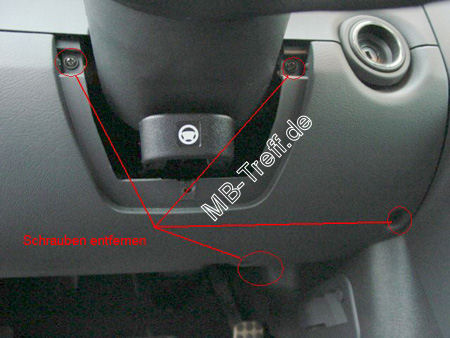

Die nun sichtbaren Schrauben, sowie die gekennzeichneten Schrauben entfernen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 8

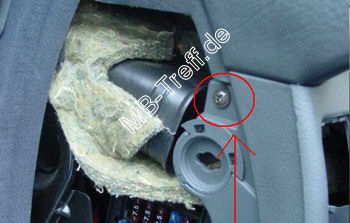

Die Schraube im Sicherungsbereich entfernen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 9

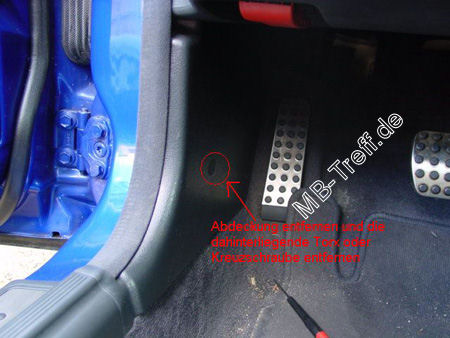

Die kleine Abdeckung an der Seitenverkleidung im Fahrerfußraum entfernen und die dahinter liegende Torx oder Kreuzschlitzschraube entfernen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 10

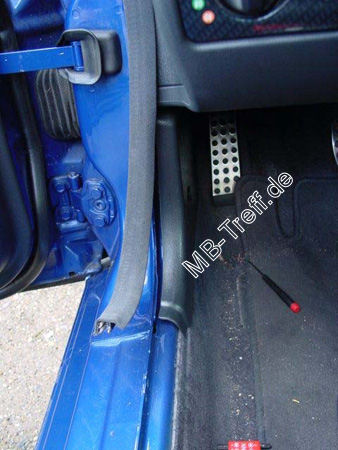

Dichtung etwas abziehen und die Seitenabdeckung entnehmen (Ich habe noch die Fußleiste abgenommen, dann geht es etwas einfacherer)


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 11

Nun kann die ganze untere Abdeckung nach unten gezogen werden


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 12

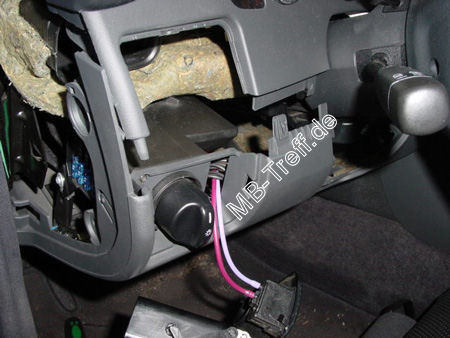

Die 3 Schrauben des Lichtschalters lösen (2 vorne, eine von unten), dann kommt man besser an die Stecker.


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 13

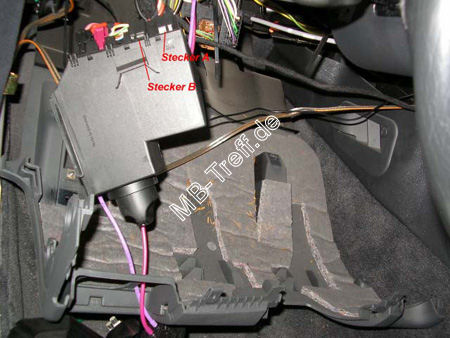

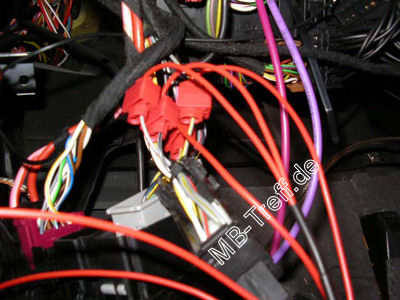

Den Verteiler an die Lampen anklemmen.

Die mit den Dioden versehenden Leitungen für Standlicht/Abblendlicht/Schlusslicht/Blinker nutzen, da sonst die Nebelscheinwerfer beim Einschalten des Fahrlichtes, oder beim blinken mit leuchten.
Zum einfacheren Anschluss kann man die Stecker lösen.

Stecker A (grau)
Grau/Schwarz Rücklicht links
Grau/Rot Rücklicht rechts
Grau/Violett Kennzeichenleuchte links
Grau/Orange Kennzeichenleuchte rechts

Stecker B (schwarz)
Gelb/Schwarz Abblendlicht links
Gelb Abblendlicht rechts
Grau/Schwarz Standlicht links
Grau/Rot Standlicht rechts
Grau/Gelb Nebelscheinwerfer links
Grau/Gelb Nebelscheinwerfer rechts


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 14

Nun den Sicherungskasten öffnen und am schwarz/gelben Kabel des Blinkrelais den Triggerimpuls abgreifen. Sicherungskasten öffnen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 15

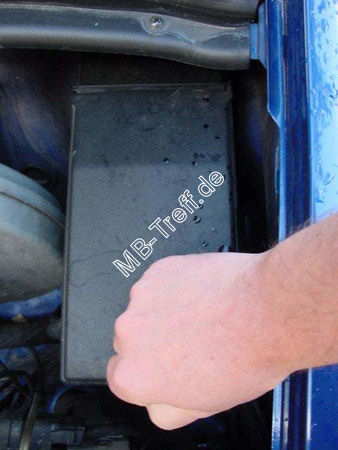

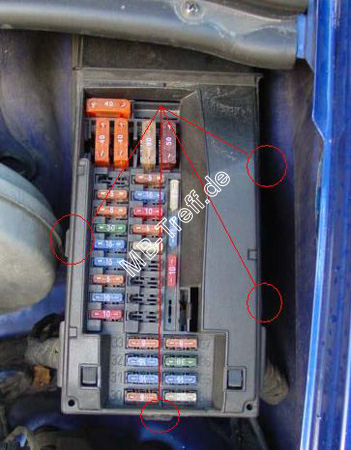

Die Clipse der Abdeckung zur Seite ziehen und die Abdeckung abnehmen


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 16

Den Sicherungskasteneinsatz entnehmen. Der ist eingeclipst. Man kann ihn einfach mit einem dicken Schraubendreher ausgehebelt werden.


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 17

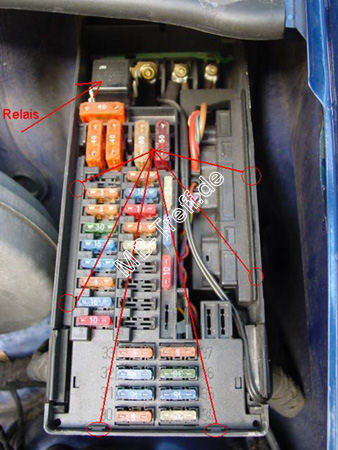

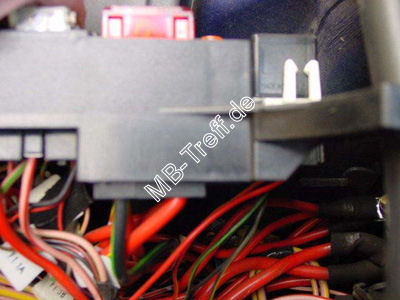

Der geöffnete Sicherungskasten


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 18

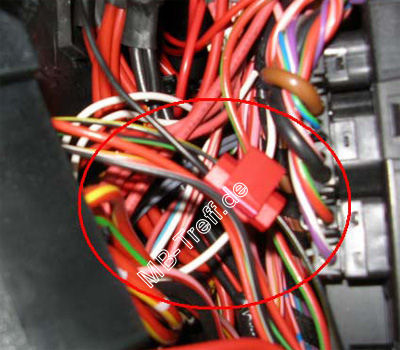

Ca. 1 Meter Kabel an das schwarz/gelbe Kabel am Relais mit einem Quetschverbinder abgreifen. Das Kabel in den Fußraum ziehen.


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 19

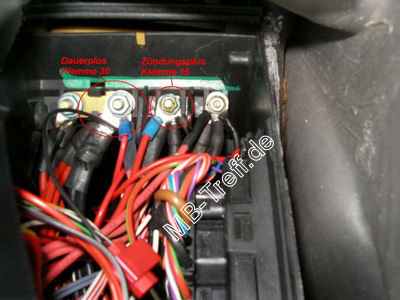

2 Kabel (jeweils auch ca. 1 Meter) mit Ringöse versehen und an Klemme 30 und Klemme 15 anschließen. Die Kabel auch in den Fußraum ziehen.


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 20

Die 3 Kabel mit dem Modul verbinden.
An das Orange Kabel noch 1 Meter Kabel anlöten, mit einer Ringöse versehen und im Fußraum an den Massepunkt anschließen.

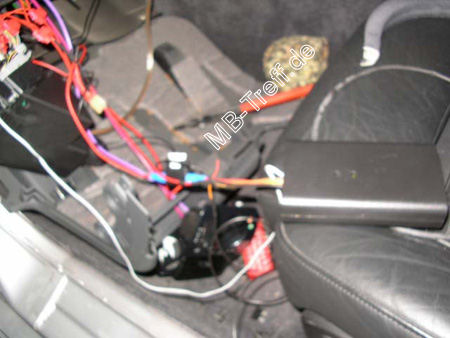

Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 21

Die Ringöse am Massepunkt im Fußraum befestigen

Sollte das Modul mit einem Dämmerungssensor ausgerüstet sein, diesen noch an geeigneter Stelle verbauen. Ich habe ihn unter die Verkleidung der A-Säule geklemmt.
Batterie wieder anschließen und das Modul testen.


Anleitungen | Mercedes SLK-Klasse (r170) | Coming Home Schaltung von Flatwing: Bild 22

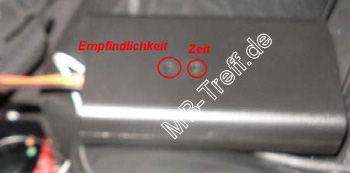

Dämmerungsempfindlichkeit und Zeit kann über die zwei Potis mit einem kleinen Schraubendreher eingestellt werden.

Das Modul kann dann mit Klebeband fixiert werden.
Bei der Montage auf die Führungsnasen der Verkleidung achten.


Viel Spaß bei‘m Einbau und einen Dank an Mekkes für die tolle Anleitung!


V1.0 05/05/2006
