Überrollbügel


Fahrzeug: 1998er SLK 200
Verwendeter Überrollbügel: INXX

Bügel gibt es schon sehr günstig. Der Einbau ist bei allen Überrollbügeln identisch.

Werkzeuge:
  • Schlitzschraubendreher
  • mittlerer und kleiner Kreuzschlitzschraubendreher
  • Torx Schraubendreher 2,5 mm
  • 19er Nuß mit Verlängerung und Ratsche
  • Rundfeile
  • 8 mm und 13 mm Maulschlüssel
  • ein Helfer, da zu zweit geht's besser!

Los geht's!
Verdeck öffnen
Sitze nach vorne schieben und Lehnen nach vorne drehen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 0

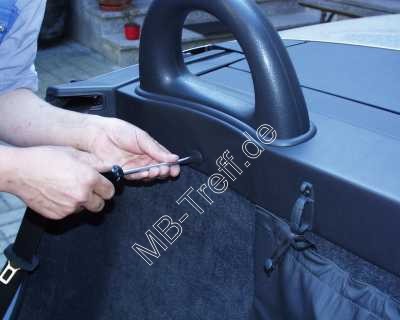

Die beiden Kunststoffmuttern mit Schlitzschraubendreher herausdrehen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 1

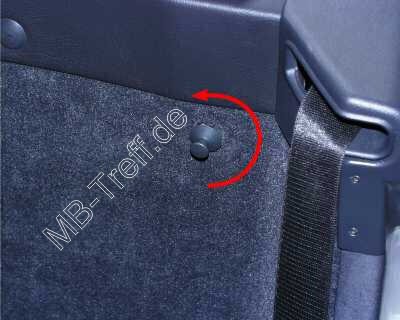

Die beiden Bolzen von Hand herausdrehen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 2

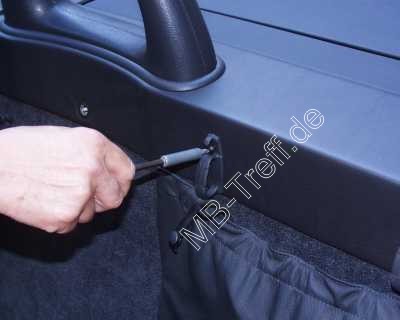

Die 2 Kreuzschlitzschrauben der Haken entfernen.


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 3

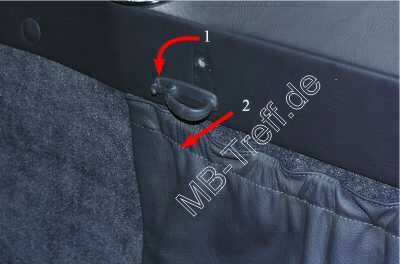

Den Haken um 90 Grad nach unten drehen und herausziehen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 4

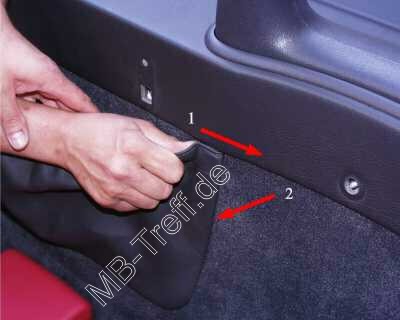

Die Halterungen des Ablagefaches nach außen ziehen und dann nach vorne abnehmen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 5

Die 3 Torx oder Kreuzschlitzschrauben auf jeder Seite entfernen und die Abdeckplatte abnehmen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 6

Die nun sichtbare Kreutzschlitzschraube entfernen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 7

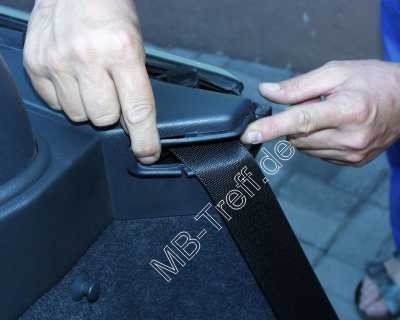

Die eingeclipten Kunststoffrahmen an der Gurtdurchführung vorsichtig herausnehmen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 8

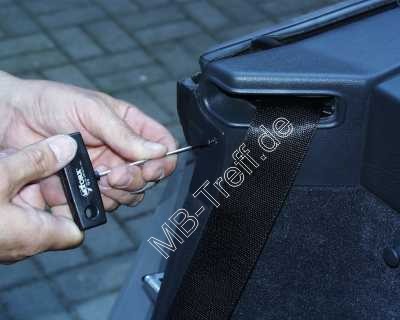

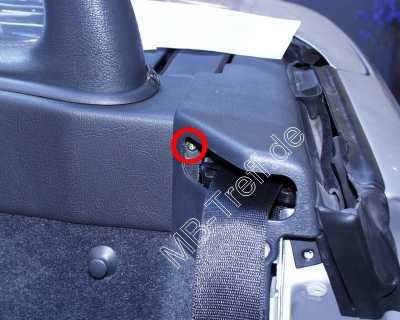

Die Kreuzschlitzschraube im Gurtkanal abschrauben, dabei aufpassen, dass sie nicht herunterfällt


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 9

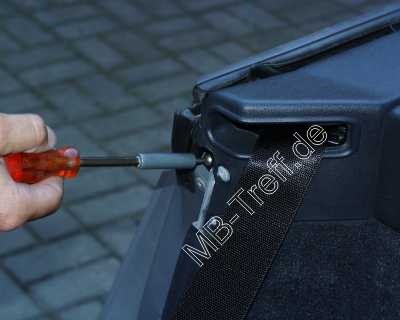

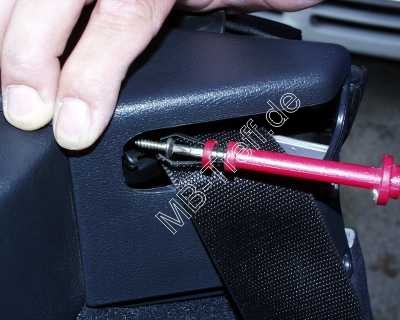

evt. Spezial Schraubendreher verwenden (siehe Bild)


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 10

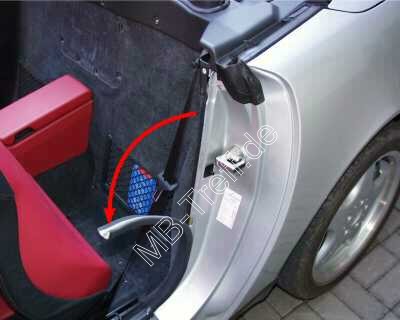

Die Türdichtung ca. 30 cm abziehen, um nachher den Teppich nach vorne klappen zu können


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 11

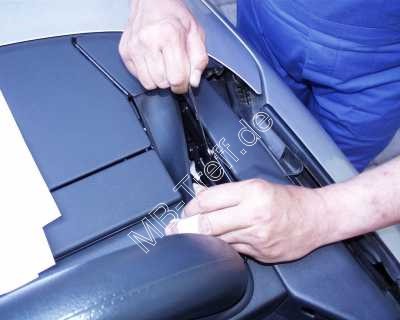

Mit 8er Maulschlüssel Schraube im Gurtmechanismus lösen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 12

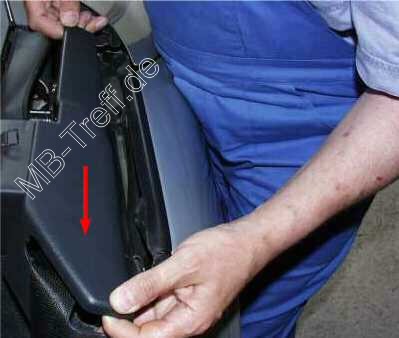

Die Seitlichen Verkleidungen nach vorne herausziehen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 13

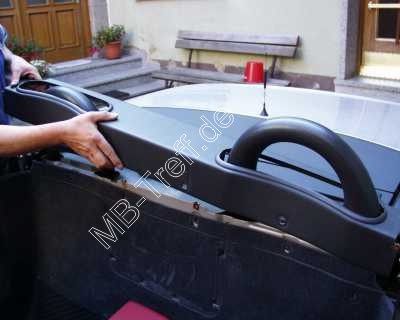

Die gesamte Kunststoffschale um die Bügel nach oben abnehmen. Die 2 Kunststoffrahmen, die eingeclipst sind, können auch entfernt werden.


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 14

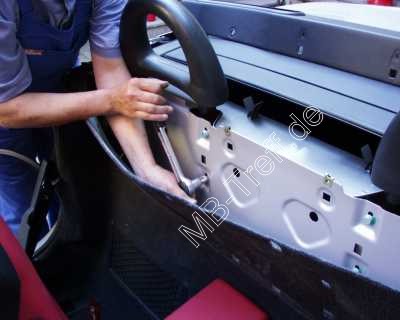

Den Teppich nach vorne klappen und jeweils 4 Schrauben (13er Schlüssel-Nuss) pro Bügel entfernen

Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 15

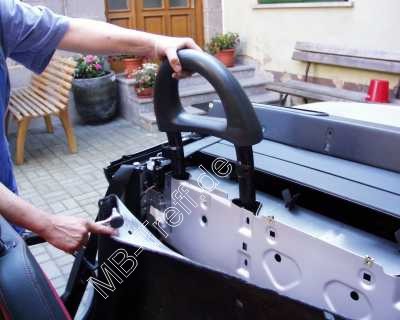

und die Bügel nach oben herausziehen


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 16

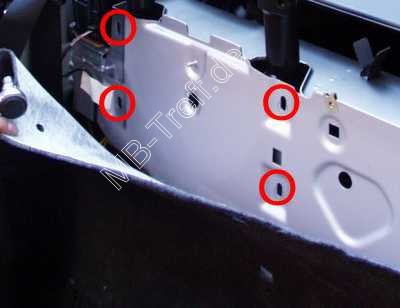

Die neuen Bügel in die Aufnahmen stecken und prüfen, ob die 4 Bohrungen pro Bügel passen, evt. mit Rundfeile Langlöcher nacharbeiten.


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 17

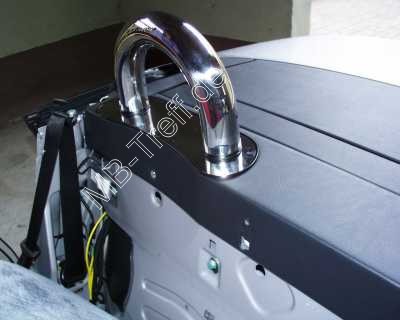

Die Kunststoffschale und Bügel wieder einsetzen und wenn die Ausschnitte in der Kunststoffschale durch das Edelstahlblech nicht ganz abgedeckt werden, mit der 19er Nuss und Verlängerung die Schrauben im Bügel lösen und die Edelstahl Bleche verschieben. Falls gewünscht noch den Kantenschutz um die Edelstahl Bleche anbringen.


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 18

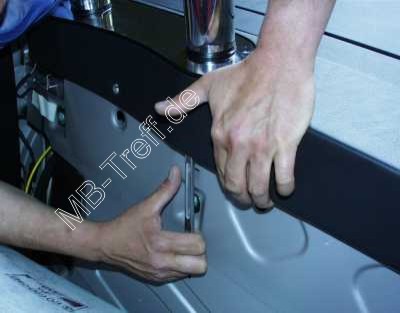

Die neuen Bügel mit jeweils 4 Schrauben befestigen. Die Kunstoffschale muss beim Einschrauben der beiden oberen Schrauben vorsichtig(!) nach vorne gebogen werden! Darauf achten, dass die Edelstahlbleche der Bügel auf der Kunstoffschale plan aufliegen und dass die Haken für das Windschott seitlich herausgezogen werden.


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 19

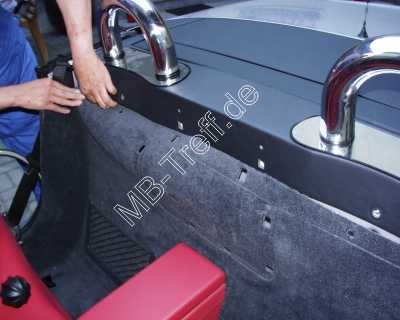

Den Teppich wieder unter die Kunstoffabdeckung schieben und alle Teile in umgekehrter Reihenfolge wieder montieren


Anleitungen | Mercedes SLK-Klasse (r170) | Überrollbügel Einbau: Bild 20

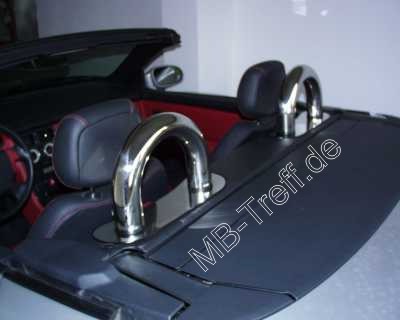

Das Resultat des Umbaus


Viel Spaß bei‘m Einbau und einen Dank an Stefan Büttner für die tolle Anleitung!
