Einbau beleuchteter Einstiegsleisten

Es gibt sowohl bei DC, als auch im Auktionshaus beleuchtete Einsteigeleisten. Der prinzipielle Einbau von den original DC-Leisten und denen vom Auktionshaus ist gleich. Nur der Kabelsatz sieht etwas anders aus.


Wir benötigen folgendes Material:
1 Satz beleuchtete Einsteigeleisten
2 original Einstiegsleisten
1 Sicherungshalter mit Sicherung (1A) (bei Bedarf)
5 Abzweigklemmen
etwas Kabel

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 0


Werkzeug:
10er Bohrer
Wasserpumpenzange
Seitenschneider


Und los geht es:

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 1

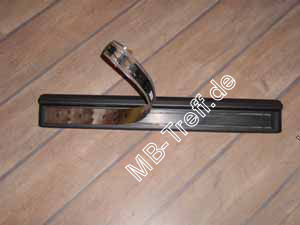

Den Metalleinsatz abziehen (ist nur aufgeklebt)


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 2 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 3

Die Metallschiene an die Kunststoffleiste ein wenig durch biegen anpassen


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 4

Die Schablone mit dem Schriftzug einsetzen. Ich habe ihn mit ganz dünnem
Klebeband fixiert


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 5 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 6

Die roten Klebestreifen abziehen und LED-Folie aufkleben

Nun ist die Metallschiene fertig. Jetzt geht es an die Bearbeitung der Kunststoffleiste


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 7 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 8

Mit dem 10er Bohrer 2 Löcher nebeneinander bohren


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 9 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 10

Stecker der LED-Folie durchführen


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 11 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 12

Die Folie der Klebestreifen der Metalleiste abziehen und auf die Kunststoffleiste kleben

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 13 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 14

So sehen die Leisten nun aus (unbeleuchtet / beleuchtet)


Jetzt ab an`s Auto

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 15

So sieht der Kabelsatz aus, der vom Sicherungskasten Sicherung 9 im Fahrzeuginnenraum verlegt werden muss. In Sicherung 9 sollte eine Steckmöglichkeit frei sein. Leider waren bei mir alle Möglichkeiten belegt. So habe ich direkt am Sicherungskasten X4 +12 Batterie abgegriffen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 16

Mit diesem Kontakt (A0085458226) kann man an die Sicherung gehen. Hier die roten + Kabel anquetschen oder löten.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 17

Als erstes die alte Einsteigeleiste nach oben abziehen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 18

und den Kabelsatz von vorne am Teppich lang verlegen

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 19

Die Dichtung abziehen, Teppich nach vorne klappen…..

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 20

Das schwarze Massekabel zum Türkontaktschalter ziehen und fixieren.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 21

Die schwarzen Kabel mit dem braun/grauen Kabel des Türkontaktschalters verbinden.

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 22 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 23

Den Kabelbaum hinter dem Teppich auf die Beifahrerseite weiterziehen

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 24 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 25

Hier musste ich das Massekabel nochmals abgreifen um es an den
Türkontaktschalter zu bringen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 26

Das Flachbandkabel habe ich dann noch fixiert… Leiste wieder aufsetzen und Schutzfolie abziehen


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 27 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 28

Die LED-Folie mit dem Konverter verbinden

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 29

Leiste wieder aufsetzen und Schutzfolie abziehen

Die Konverter habe ich hinten an der Wand hinter dem Teppich versteckt. Vor dem Aufsetzten der Leiste Teppich und Dichtung wieder befestigen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 30 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau beleuchteter Einstiegsleisten: Bild 31

Fertig!


Viel Spaß bei‘m Einbau und einen Dank an Mekkes für die tolle Anleitung!

V1.0 20/05/2005
