Anleitung zum Anbau der Seitenschweller des FaceLift an den PreFacelift

Wir benötigen für den Anbau folgende Teile:
  • 1x A170 698 01 54 9999 Schwellerverkleidung links
    214,44 Euro zzgl. MwSt (Stand: 01/2017)
  • 1x A170 698 02 54 9999 Schwellerverkleidung rechts
    214,44 Euro zzgl. MwSt (Stand: 01/2017)
  • ggf. die Clips, und Abdeckungen der Wagenhebervorrichtung
    (waren bei mir dabei)
    • 1x A170 698 19 30 Abdeckung
      10,42 Euro zzgl. MwSt (Stand: 01/2017)
    • 1x A170 698 20 30 Abdeckung
      10,42 Euro zzgl. MwSt (Stand: 01/2017)
    • 1x A170 698 21 30 Abdeckung
      10,42 Euro zzgl. MwSt (Stand: 01/2017)
    • 1x A170 698 22 30 Abdeckung
      10,42 Euro zzgl. MwSt (Stand: 01/2017)
    • 4x A170 997 02 86 Stopfen (Werkstattwagenheberaufnahme)
      2,94 Euro zzgl. MwSt (Stand: 01/2017)
Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 0

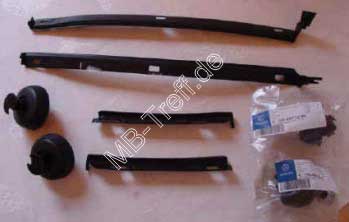

Die zusätzlich benötigten Teile von Mercedes: Abdeckungen und Stopfen


Werkzeug:
  • 1x Schlitz-Schraubendreher
  • 1x Knarre mit 10er Nuss
  • 1x Cuttermesser
  • ggf. 5er Bohrer und Bohrmaschine
  • evtl Torx-Schraubendreher T 25 um die Nieten zu öffnen (Pkt 6)



Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 1

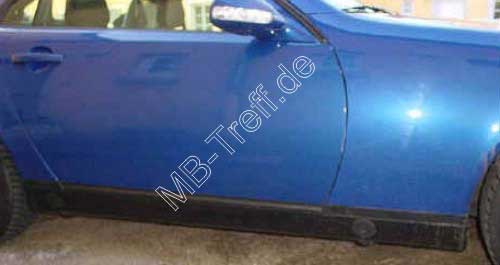

Vor dem Anbau noch mit schwarzem Balken

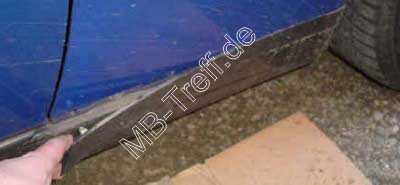

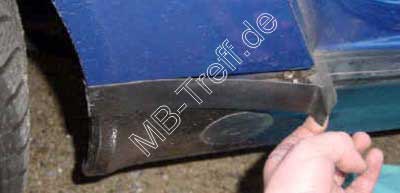

Und los geht es: 1. Abdeckungen entfernen

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 2

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 3


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 4

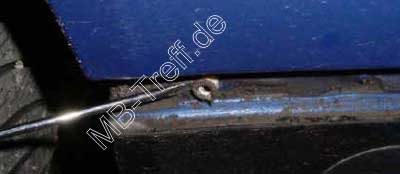

ggf. die Buchsen entfernen


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 5

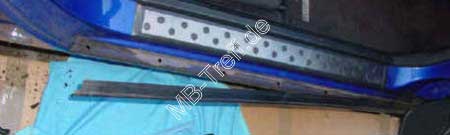

Abdeckungen des Wagenhebers entfernen


2. ggf das vordere Loch bohren

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 6

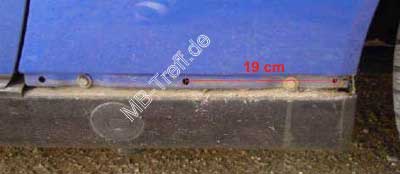

Beim PreFL fehlt meistens das vorder Loch. Das muss gebohrt werden.
Abstand 19 cm !! VORSICHT WASSERBEHÄLTER IM BOHRBEREICH !!


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 7

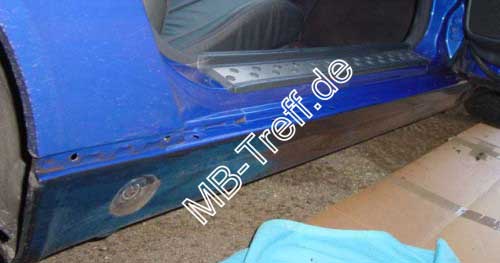

Jetzt ist oben alles soweit abgebaut...


3. Nun geht es unter dem Wagen weiter.....

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 8

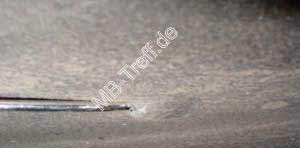

Im Unterbodenschutz sieht man 4 kleine Gummiabdeckungen.
Diese mit einem Schraubendreher entfernen oder Teppichmesser ausschneiden


4. Werkstattwagenheberstopfen entfernen.

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 9

Mit Schraubendreher Zapfen heraushebeln und Stopfen durch wackeln entnehmen

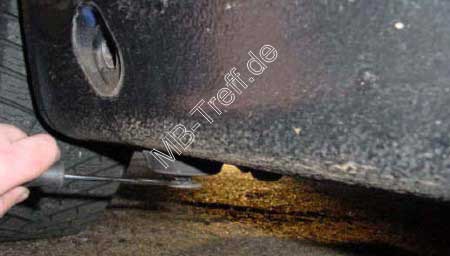

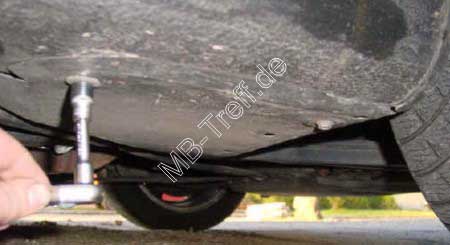

5. 2 Schrauben der Radlaufhalterung entfernen (M10)

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 10


6. Vorbereitungen zur Montage

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 11

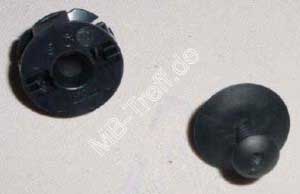

Nieten teilen (linker Teil wird in den Unterboden geclipst mit dem rechten der Schweller befestigt)


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 12

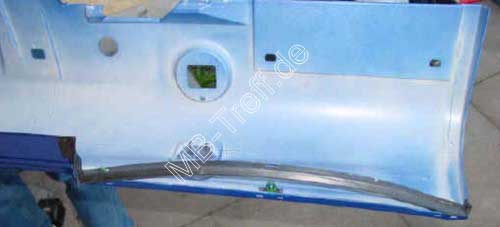

7. Abdeckungen an Schweller anclipsen

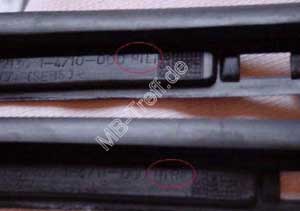

8. Die Teile sind alle gekennzeichnet wohin sie gehören

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 13 Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 14

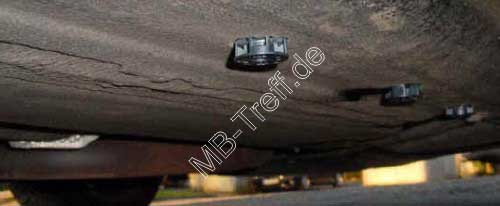

9. 4 Nieten in die freigelegten Löcher einklipsen

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 15

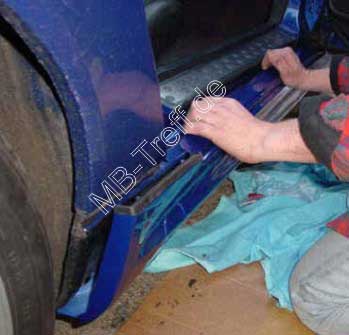

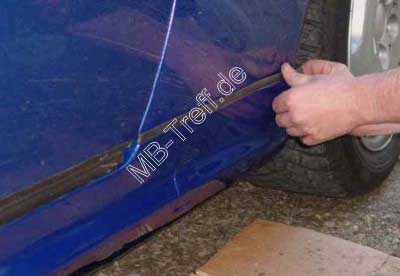

10. Schweller ansetzen und festklipsen

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 16 Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 17

von unten und hinten die Clips einrasten

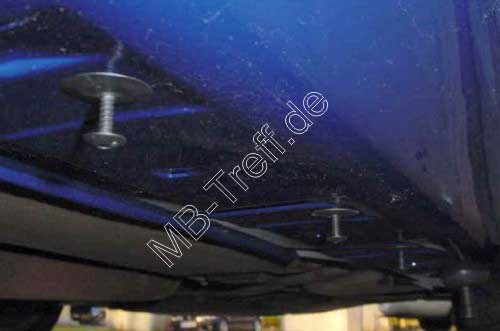

11. Nieten von unten einstecken und festdrücken

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 18

Neue Werkstattheberstopfen einsetzen

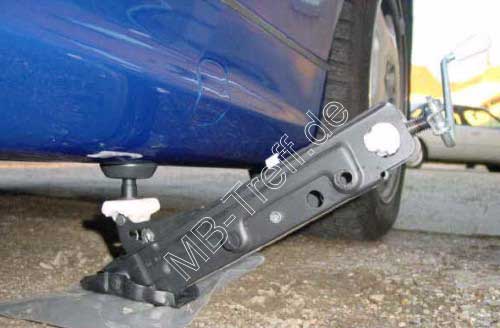

12. Werkstattheberstopfen mit Hammer, oder wie hier mit einem Wagenheber, befestigen.

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 19


13. vordere Schrauben einschrauben und......

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Seitenschweller an PreFacelift: Bild 20

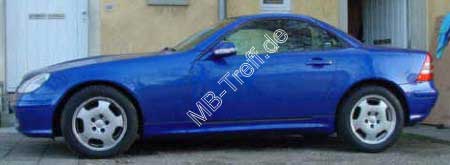

FERTIG!!!!


Viel Spaß bei‘m Einbau und einen Dank an Mekkes für die tolle Anleitung!
