Einbau der Facelift Spiegelblinker
in den PreFacelift


Ich habe mich in die FaceLift Spiegel verliebt und habe mir gedacht, dass die meinem SLK auch gut stehen könnten. Die Anleitung sieht schlimmer aus, als es wirklich ist. Man benötigt je nach Geschick ca. 3 Stunden.

Benötigtes Werkzeug:
  • Akkuschrauber mit verschiedenen Bits
  • Seitenschneider
  • Abisolierzange
  • Wasserpumpenzange
  • Puk-Säge
  • Schlitzschraubendreher (1x kleines Modell 1x großes Modell)
  • Lüsterklemmen
  • 2 kleine Schrauben aus der Krabbelkiste
  • Knarrenkasten mit 10er und 13 Nuß, Habe noch eine Nuß für den Biteinsatz genutzt
  • Torx 10 Bit
  • 4 Japaner (Diese Abgreifquetschklemmen)
  • 6 Meter Kabel (Doppellitze)
  • Lötkolben/Lötzinn (zum verzinnen der Kabel)
  • Taschenlampe
  • Kleiderbügel (Billigmodell aus der Reinigung)

Benötigtes Material:
  • Kappe/Verkleidung links: A170 810 0164 + Farbcode
    121,28 Euro zzgl. MwSt (Stand: 01/2012)
  • Kappe/Verkleidung rechts: A170 810 0264 + Farbcode
    116,08 Euro zzgl. MwSt (Stand: 01/2011)
  • Blinkleuchte links: A170 820 1721
    75,00 Euro zzgl. MwSt (Stand: 01/2020)
  • Blinkleuchte rechts: A170 820 1821
    75,00 Euro zzgl. MwSt (Stand: 01/2020)

Des weiteren müssen eigentlich die 2 Seitenblinker stillgelegt werden. Das Problem kann man ganz einfach und edel lösen.
Seitenblinker ausbauen und die Löcher mit einem Emblem überkleben.
  • z.B.: 2x"D&W" Metallemblem "Adler" Art.-Nr. 402441 (2x3,50Eur)
  • z.B.: 2x ovale "Evolution"-Blende vom A210

Dann los:
Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 0

Fenster runter und aufschrauben


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 1

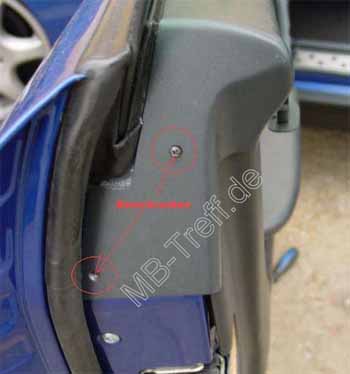

Hinter dem SRS-Airbag Zeichen befindet sich eine Schraube


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 2

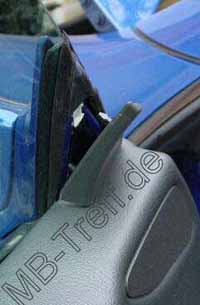

Das Dreieck durch nach Innen ziehen lösen.
Achtung! Das weiße Plättchen geht gerne flöten... Kommt aber beim Abnehmen der Verkleidung wieder zum Vorschein ;-)


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 3

Unterhalb des Griffes befindet sich ein Schlitz, wo man den Griff mit einem dicken Schraubendreher aushebeln kann (sehr straff!!!)


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 4

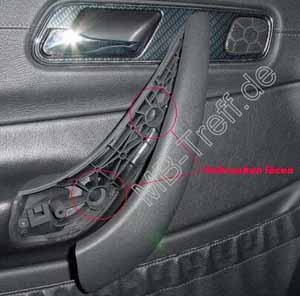

Dann die Schrauben lösen und die Verkleidung abnehmen (Clipse)


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 5

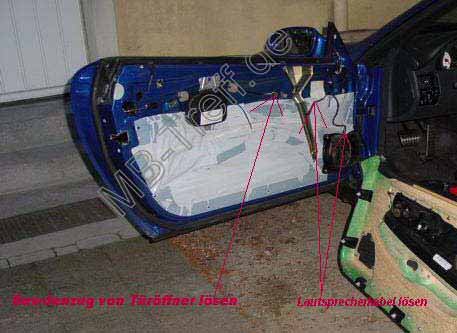

Beim Abnehmen der Verkleidung den Bowdenzug von der Türöffnung lösen, Lautsprecherkabel lösen, Später das Kabel vom Mitteltöner lösen und Mitteltöner demontieren


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 6 Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 7

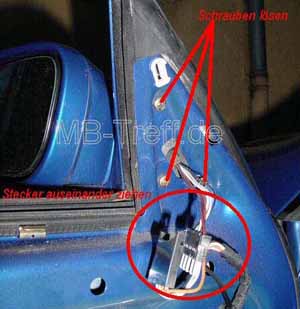

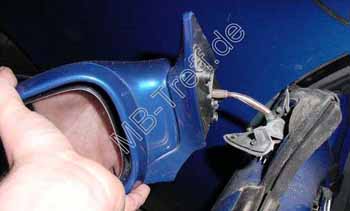

Stecker auseinander ziehen. Schrauben lösen und Spiegel entnehmen.
Soweit, so gut.....



Jetzt das Spiegelglas entnehmen.

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 8

Das Spiegelglas nach unten kippen (Knacken ist normal)

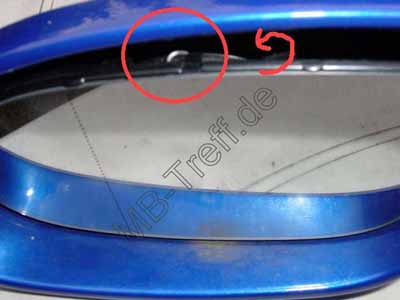

Dann seht Ihr eine Metallöse. Diese nach hinten oben ziehen.


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 9

Dann das Spiegelglas entnehmen (Achtung!! Kabel hinter dem Spiegel!!)

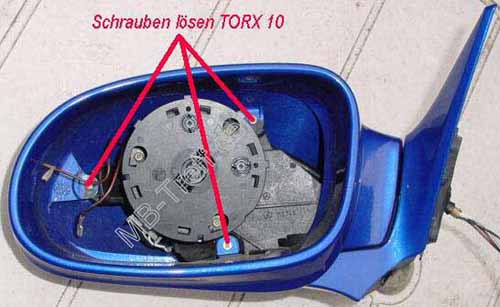

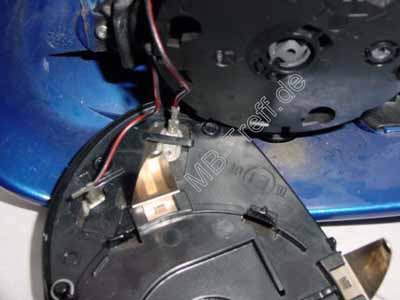

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 10

Den Spiegelrahmen vom Spiegelmotor lösen (3 Torx 10 Schrauben)


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 11

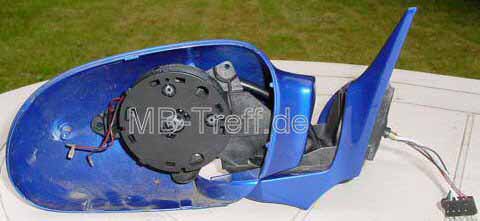

den Spiegelrahmen entnehmen und den Spiegel auseinander ziehen...


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 12

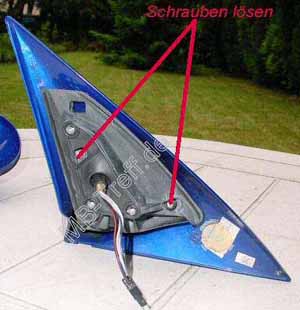

Dann das Spiegelgehäuse abnehmen und den Spiegelmotor vom Dreieck lösen (2 TORX 10 Schrauben)


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 13

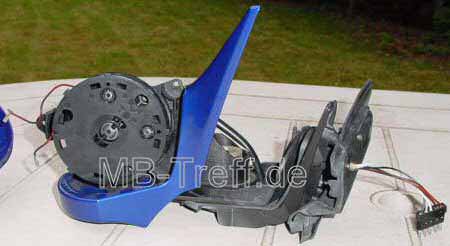

Dreieck entnehmen.....


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 14

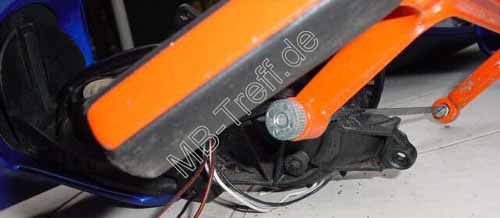

Am Spiegelmotor den 3. Befestigungspunkt absägen


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 15

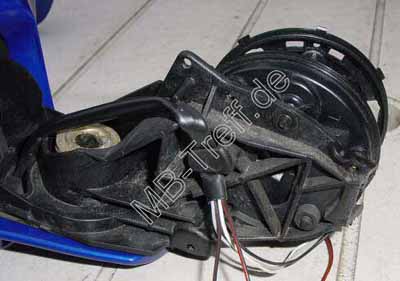

So schaut es dann ohne den 3. Befestigungspunkt aus.


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 16

Durch das neue Dreieck stecken und mit den 2 TORX Schrauben befestigen
Die zwei mittig zu sehenden Nasen beachten!! Benötigen wir gleich noch..
Das Spiegelgehäuse aufschieben!!
Achtung! Auf die Führungen achten!!!


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 17

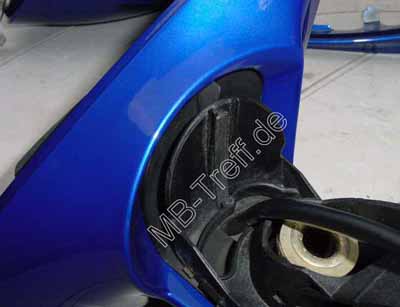

Nun noch die 2 o.g. Nasen mit einem Schraubendreher in das Gehäuse hebeln. Kann man durch den Schlitz zwischen Dreieck und Gehäuse ganz gut machen. Sollte dann so aussehen.

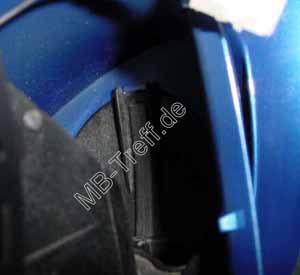

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 18

Spiegel montieren.

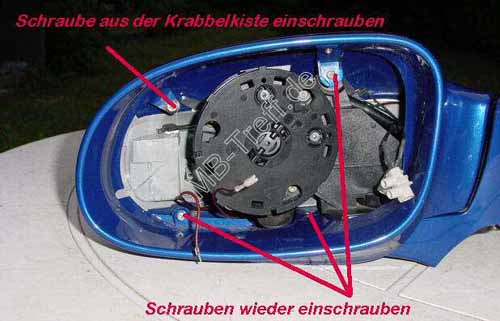

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 19

Kabel einziehen und mit den Lüsterklemmen an die Blinker anschließen.

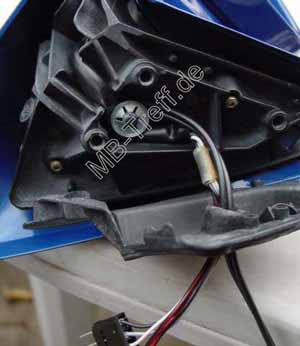

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 20

Durch die Tülle führen und das Spiegelglas einsetzen. Hier auf die richtige Belegung achten. Ihr habt 2 Steckerchen. Einen mit Fahne und einen ohne. Das ist aber auf dem Spiegel gekennzeichnet!! Die Metallöse wieder befestigen die wir zur Spiegelentnahme gelöst hatten!!!


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 21

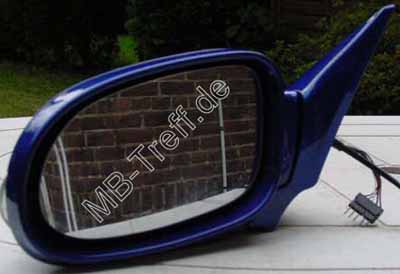

Ab ans Auto...... Spiegel montieren......


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 22

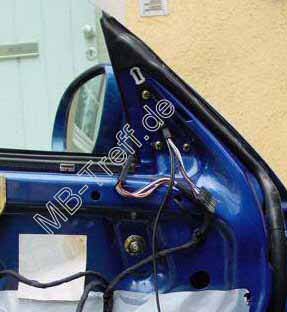

Kabel durch die Tür, durch den Kabelschacht zwischen Tür und Wagen ziehen.



Fahrerseite:

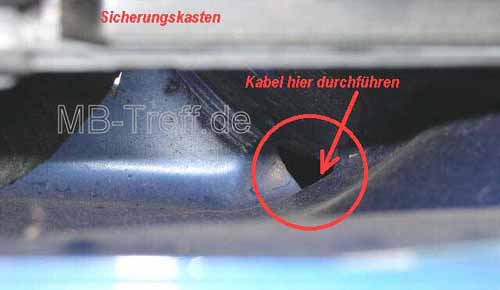

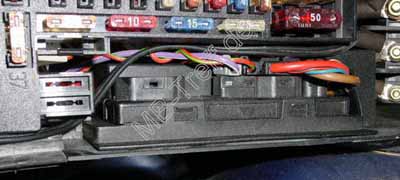

Verkleidung raus, dann im Motorraum Sicherungskasten auf und Deckel ab, den Rahmen des Kastens kann man auch abklippsen. Dann kannst Du von oben aus in den Fußraum durch den Sicherungskasten mit einem Draht das Kabel führen.


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 23

Dann die Kabel in den Kotflügel nach unten mit einem Draht führen.


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 24 Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 25

dann mit dem Draht rausziehen, Abgreifquetschen anklemmen (Polung ist egal)
Blinker einsetzen, Verkleidung montieren......



Beifahrerseite:
Umbau des Spiegels äquivalent zur Fahrerseite, nur die Kabelführung ist anders:
Verkleidung im Fußraum rausnehmen, dann siehst du hinten rechts oben in der Ecke einen Kabelkanal in den Motorraum. Dort kommst Du unter der Batterie heraus (Musst Du ausbauen).


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 26

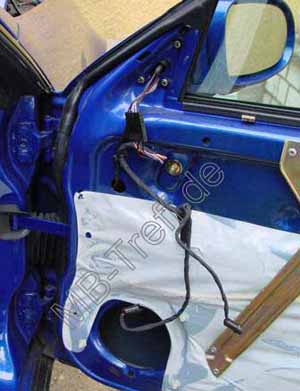

Spiegel mit in die Tür eingezogenes Kabel


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 27 Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 28

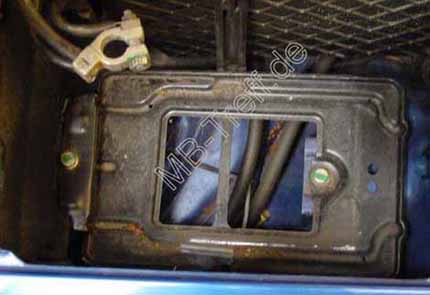

Batterie und die Trägerplatte der Batterie demontieren, dann kommt der Kabelbaum zum Vorschein.....


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 29

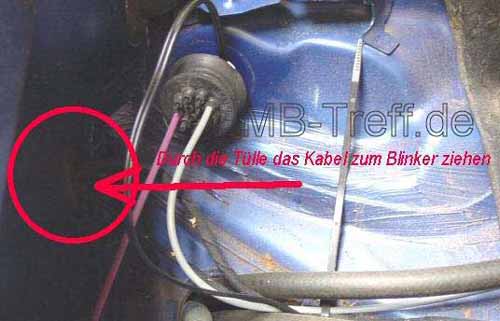

Das Kabel dann durch die Gummitülle zum Blinker ziehen und anschließen


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 30

Der Rest ist äquivalent zur Fahrerseite.


Dann noch die Batterie, Verkleidungen etc. montieren und fertig!!

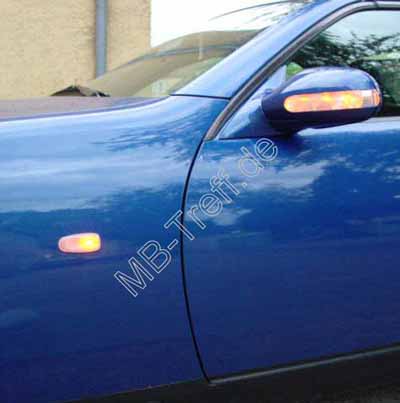

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Spiegelblinker an PreFacel: Bild 31

Viel Spaß bei‘m Nachbau und einen Dank an Mekkes für die tolle Anleitung!
