Anbau der Heckschürze des FaceLift an den PreFacelift

Wir benötigen für den Anbau folgende Teile:
  • 1x N 205216 Stoßfänger hinten, bestehend aus:
    • 1x A170 885 08 25 Verkleidung
      725,00 Euro zzgl. MwSt (Stand: 01/2020)
    • 1x A170 885 06 65 Rahmen
      96,95 Euro zzgl. MwSt (Stand: 01/2020)
    • 8x A000 990 48 92 Niet
      0,73 Euro zzgl. MwSt (Stand: 01/2020)
    • 1x A170 885 01 65 Innenteil
      404,18 Euro zzgl. MwSt (Stand: 01/2020)
    • 1x A170 820 00 75 Antenne
      51,47 Euro zzgl. MwSt (Stand: 01/2020)
    • 2x A170 880 00 11 Platte
      7,92 Euro zzgl. MwSt (Stand: 01/2020)
    • 1x A170 885 05 21 + Farbcode Schiene links
      63,84 Euro zzgl. MwSt (Stand: 01/2020)
    • 1x A170 885 06 21 + Farbcode Schiene rechts
      63,84 Euro zzgl. MwSt (Stand: 01/2020)
    • 1x A170 885 00 21 + Farbcode Schiene mitte
      82,19 Euro zzgl. MwSt (Stand: 01/2020)
  • 2x A170 639 01 97 Abdichtung
    16,56 Euro zzgl. MwSt (Stand: 01/2020)

Werkzeug:
  • 1x 10er Maul oder Ringschlüssel
  • 1x Knarre mit 10er Nuss
  • 1x kleinen Schlitzschraubendreher


Und los gehts:
Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 0
Verbandspäckchen entfernen. Dahinter sieht man die Schraube Nr.1
Diese mit der Knarre und 10er Nuss rausschrauben

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 1
Dann Schraube Nr.2 im Radkasten lösen. Mit Maul oder Ringschlüssel Schraube von oben halten und von unten mit der Knarre lösen


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 2
Dann Schraube Nr 3 lösen. Sieht man von hinten neben dem Rückfahrscheinwerfer. Ist auch mit einer 10er Nuss zu lösen


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 3
Das gleiche auf der rechten Seite machen. Hier kommt man an die Schraube Nr.1 durch die Abdeckung der Dachhydraulik.
Hiernach kann die Heckschütze nach hinten abgezogen werden.


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 4
Nun hängen noch die Antennekabel am Stoßfänger. Die Muffe lösen und man kann die 2 Stecker im Kotflügel am Verstärker lösen


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 5
Nun die 2 Abdichtungen austauschen


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 6

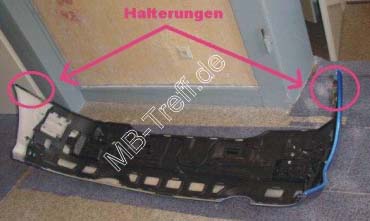

Jetzt die zwei Haltgerungen des alten Stoßfängers umbauen

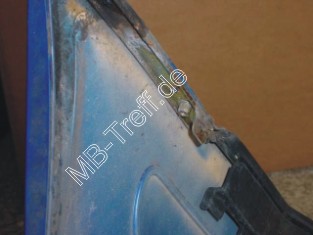

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 7
und fertigen Stoßfänger montieren.

Zuerst die Antennenkabel montieren, dann den Stoßfänger aufschieben.
Montage der Schrauben sollte in der gleichen Reihenfloge geschen wie demontiert, also Nr 1, 2 und 3.


Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 8

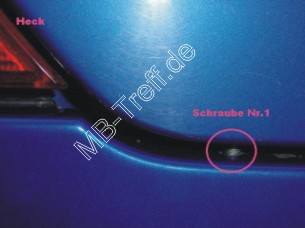

Bei Nummer eins die Schraube etwas einschrauben und dann den Stoßfänger anpassen

Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 9 Anleitungen | Mercedes SLK-Klasse (r170) | FL: Stossfänger (hinten) an PreFacelift: Bild 10

Umbau fertig !!!


Viel Spaß bei'm Einbau und einen Dank an Mekkes für die tolle Anleitung!
