Einbau einer Autosteckdose
(hier: SLK R170)

Bei mobilen Navigationssystemen oder einer Bluetooth-Freisprecheinrichtung möchte man gerne das Gerät mit Strom versorgen oder laden. Beim SLK ist der Zigarettenanzünder für diesen Fall etwas unglücklich angebracht. So habe ich mich entschlossen eine weitere Autosteckdose im SLK zu verbauen.


    Wir benötigen folgende Teile:
  • 1x A210 820 09 51 Steckdose
    13,18 Euro zzgl. MwSt (Stand: 01/2020)
  • 1x A001 545 87 28 STECKHUELS.GEH.
    2,17 Euro zzgl. MwSt (Stand: 01/2020)
  • 2x A007 545 74 26 STECKHUELSE
    1,45 Euro zzgl. MwSt (Stand: 01/2020)
  • 2 Abzweigklemmen (blau)
  • 2 Meter Kabel
  • Isolierband
Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 0


    Werkzeug:
  • 1 x Kreuzschlitzschraubendreher
  • 1 x Wasserpumpenzange
  • 1 x ggf. Heißklebepistole
  • 1 x Cuttermesser
  • 1 x Dremel
Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 1


Und so geht es:

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 2

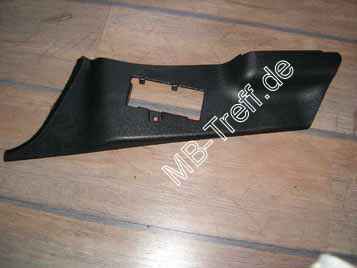

Als erstes die Verkleidung im Beifahrer Fußraum demontieren und Verkleidung abnehmen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 3 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 4

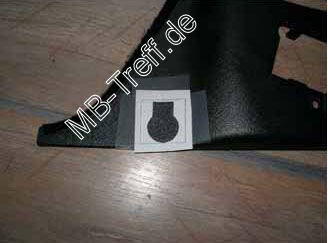

Die Schablone erstellen und aufkleben


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 5

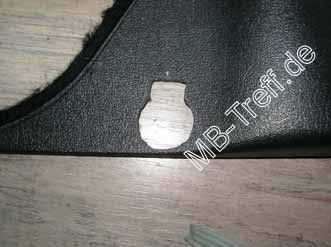

Mit dem Dremel die Öffnung ausschneiden


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 6 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 7

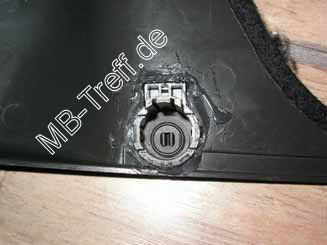

Steckdosengehäuse einsetzen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 8

Ich habe das Gehäuse noch mit Heißkleber fixiert


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 9

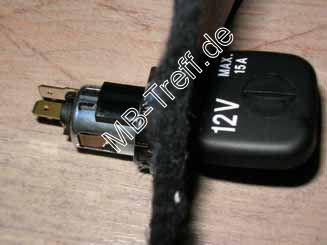

Nun noch die eigentliche Steckdose einsetzen. Wird nur einfach eingedrückt.
!!! Auf die Führungsnasen achten!!!


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 10

Die Kabel vorbereiten.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 11 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 12

Kabel in das Gehäuse schieben.
Auf die Polarisierung achten!!!

Jetzt muss man im Fahrzeug den vorhandenen Zigarettenanzünder anzapfen und hierfür die Verkleidung um den Schalthebel ausbauen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 13 Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 14

Chromrahmen entfernen. Einfach nach oben hin wegziehen.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 15

Danach die Verkleidung nach oben wegklappen


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 16

Auf der linken Seite befindet sich ein Kabelstrang der in Klebeband eingewickelt ist.
Dieser geht zum Zigarettenanzünder. Zum testen ob es der richtige Kabelbaum ist, kann man den Zigarettenanzünder nach oben rausziehen und am Kabelbaum etwas wackeln.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 17

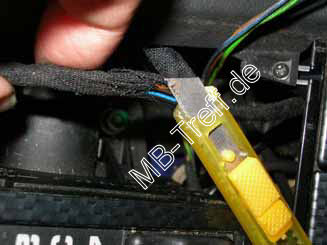

Den Kabelbaum mit dem Cuttermesser öffnen


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 18

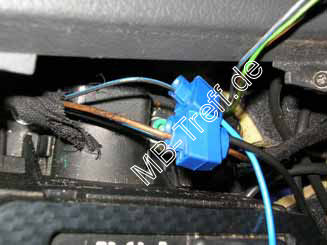

Mit den Abgreifklemmen +12V (schwarz/blau) und Masse (braun) abgreifen


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 19

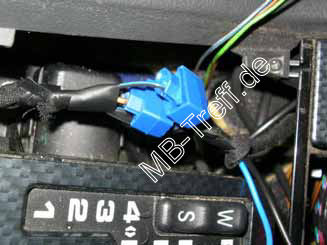

Den Kabelbaum mit dem Isolierband wieder zusammenwickeln


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 20

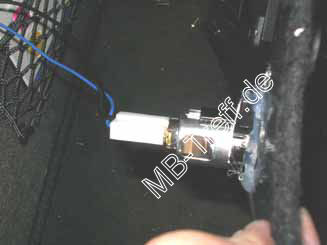

Das Kabel zum Beifahrerfußraum ziehen und an der Steckdose anklemmen Verkleidungen wieder einsetzen und montieren.


Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 21

Es ist etwas eng mit der Montage der Fußraumabdeckung. Am besten den Teppich im Fußraum zurückklappen und dann von hinten einsetzen.

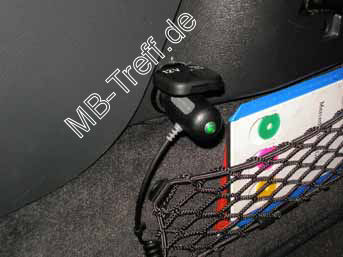

Anleitungen | Mercedes SLK-Klasse (r170) | Einbau einer Autosteckdose: Bild 22

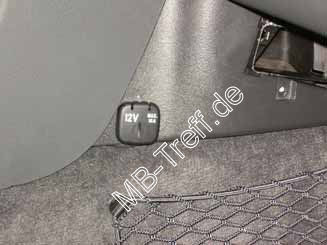

Nun Zündung ein und testen


Viel Erfolg beim Umbau und vielen Dank an Mekkes für diese Anleitung!
