Beleuchtete Einstiegsleisten in blau mit dem originalen "Mercedes-Benz" Schriftzug


    Wir benötigen folgende Teile:
  • Einstiegsschienen B6 689 0057
    252,10 Euro zzgl. MwSt (Stand: 01/2020)
  • Leuchtfolien
    • blau B6 689 0016
      168,07 Euro zzgl. MwSt (Stand: 01/2020)
    • grün B6 689 0017
      152,10 Euro zzgl. MwSt (Stand: 01/2012)
    • gelb B6 689 0018
      155,46 Euro zzgl. MwSt (Stand: 01/2012)

Tipp:
Mittlerweile gibt es zahlreiche beleuchtete Einstiegsleisten von anderen Herstellern, die meist wesentlich günstiger sind, als die beleuchteten Einstiegsleisten von Mercedes.

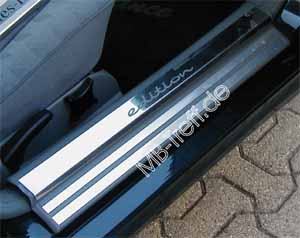

Hier wie es vorher aussah:
Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 0 Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 1

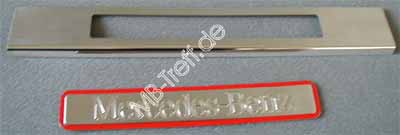

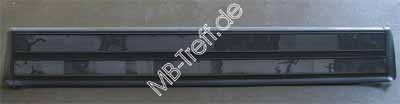

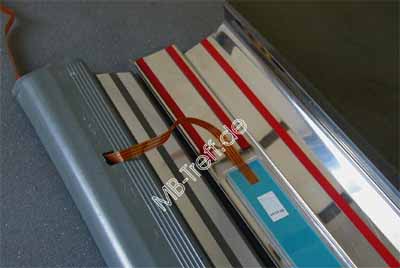

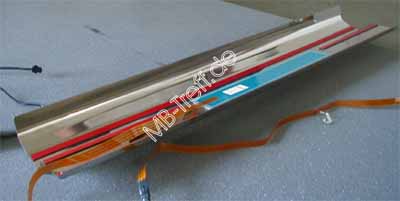

Hier sehen wir die Vorbereitung der Leiste mit Leuchtmittel und Kabelverlegung
Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 2
Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 3

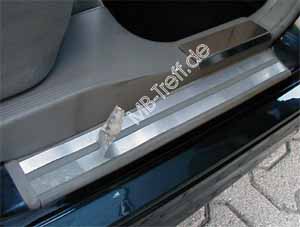

Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 4
Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 5


Die eigentliche Montage hinten ist ganz leicht.

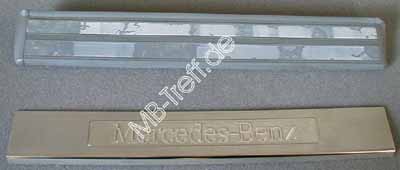

Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 6

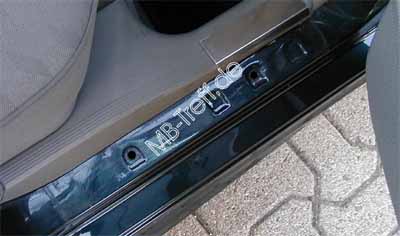

Man zieht einfach die komplette Kunststoff Einstiegsleiste ab, auf dieser wird die neue aufgeklebt.

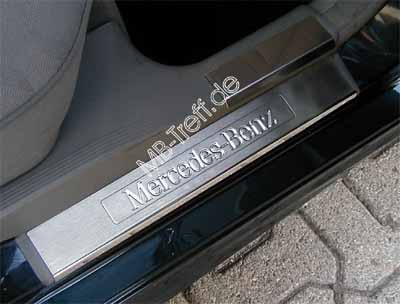

Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 7

Danach die komplette Leiste wieder an die originale Stelle einclipsen
Fertig !


Die Montage vorne ist schon etwas Zeitraubender

Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 8

Da auch hier die neue Leiste aufgeklebt wird, muss deshalb vorher ein Loch gebohrt werden, durch welches das Kabel durchgeht, ansonsten sieht es an der Seite heraus.


Der elektrische Anschluss ist das zeitraubenste, da man erstmal die passenden Kabel finden muss, um es anzuschließen.
Wir haben es uns relativ einfach gemacht:

Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 9

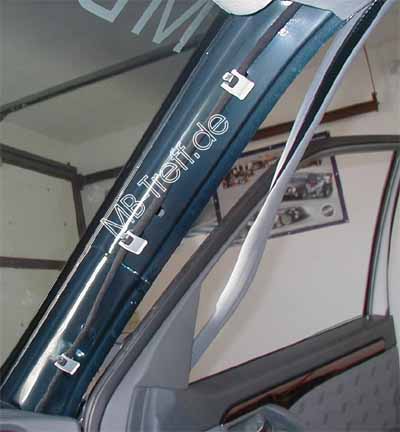

Wir sind unter der A-Säulenverkleidung hoch bis zum Innenraumlicht.


Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 10

Die beiden Kabel haben wir da einfach an der Sofittenbirnen-Halterung angeklemmt, das klappt problemlos.
Ist wesentlich einfacher als den Kabelbaum in der A-Säule durchzumessen, welches Kabel was ist. Nach einer Stunden hatte das mein Kumpel aufgegeben und wir haben es so gelöst. Allerdings hatte es auch eine Weile gedauert, bis das Kabel am Dachhimmel an der Stelle war, wo es hinsollte. Aber es soll ja auch nicht zu langweilig werden *g*


Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 11

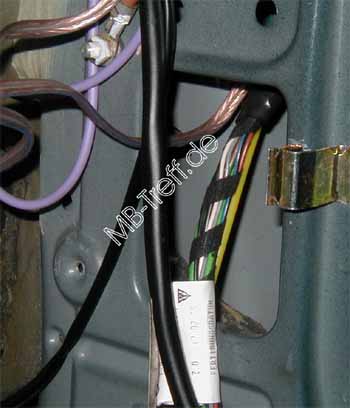

Da Kabel herunterziehen.

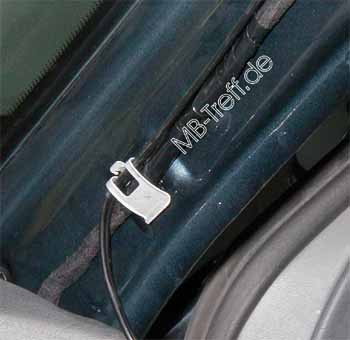

Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 12

An der Tür raus.


Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 13

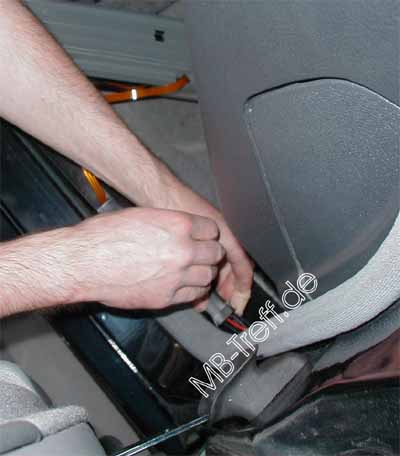

Das Kabel dann noch anschließen.


Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 14

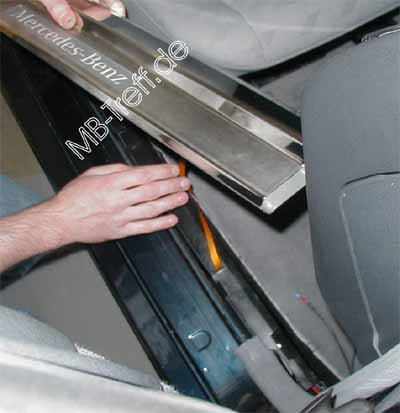

Vorsicht bei den Kabeln vorne, das Flache sollte möglichst ohne Ecken und Kanten am besten direkt in den Kabelkanal gehen, um es nicht zu beschädigen.


Anleitungen | Mercedes C-Klasse (w202) | Beleuchtete Einstiegsleisten nachrüsten: Bild 15

Fertig !


Viel Spaß bei‘m Basteln!
