Original Sonnenrollos im gesamten Fond

Die Rollos sehen nicht nur gut aus, nein sie sind auch praktisch. Wenn es einen stört, kann man sie jederzeit runterfahren und sie sind weg. An den Seitenscheiben hinten werden sie an der Scheibe eingehängt, so dass sie auch mit runterfahren, wenn man das Fenster runterfährt. Ab und zu können sie hängen bleiben am Dach, das ist aber nicht tragisch. Ich habe sie einmal eingebaut und immer oben gehabt, finde das einen guten Sichtschutz. Der Sonnenschutz war hier eigentlich zweitrangig bei mir.
Es gibt für hinten auch noch das elektrische Heckrollo, dessen Einabaufwand ist höher und man braucht eine passende Hutablage dazu, da ich es aber sowieso nie einfahre, kam es für mich nicht in Betrach und die manuellen habe ich quasi vom W202 meines Dads damals vererbt bekommen.

Bevor man sich diese Sonnenrollos sucht, sollte man sich über folgendes bewusst sein:
Wenn man einen wirklich effektiven Sichtschutz haben will, sollte man sich Folie reinkleben lassen vom Profi, das wird dann dunkler und ist wohl effektiver. Wenn man aber in Länder wie Österreich fahren will, dann hat man ein Problem: dunkle Folien sind dort nicht erlaubt und müssen an Ort und Stelle rausgerissen werden. Bin zwar selten dort, aber ab und zu mal gewesen und deswegen bleiben mir meine Rollos auch in Zukunft erhalten.

    Wir benötigen folgende Teile für die Limousine (W202):
  • Sonnenrollo hinten rechts: B6 669 1184
    64,71 Euro zzgl. MwSt (Stand: 01/2017)
  • Sonnenrollo hinten links: B6 669 1185
    64,71 Euro zzgl. MwSt (Stand: 01/2017)
  • Sonnenrollo Heckscheibe
    • manuell: B6 669 1183
      67,24 Euro zzgl. MwSt (Stand: 01/2003)
    • elektisch: B6 669 1196
      227,59 Euro zzgl. MwSt (Stand: 01/2003)
      B6 669 1197
      22,41 Euro zzgl. MwSt (Stand: 01/2003)
  • Befestigungssatz für Heckrollo
    • manuell: B6 669 1179
      10,08 Euro zzgl. MwSt (Stand: 01/2017)
    • elektisch: B6 669 1198
      6,90 Euro zzgl. MwSt (Stand: 01/2003)


    Wir benötigen folgende Teile für das T-Modell (S202):
  • Sonnenrollo hinten rechts: B6 669 1200
    51,72 Euro zzgl. MwSt (Stand: 01/2003)
  • Sonnenrollo hinten links: B6 669 1201
    63,03 Euro zzgl. MwSt (Stand: 01/2017)
  • Sonnenrollo 3. Fenster rechts: B6 669 1212
    47,90 Euro zzgl. MwSt (Stand: 06/2012)
  • Sonnenrollo 3. Fenster links: B6 669 1211
    42,24 Euro zzgl. MwSt (Stand: 01/2003)
  • Sonnenrollo Heckscheibe
    • manuell: B6 669 1199
      67,24 Euro zzgl. MwSt (Stand: 01/2003)
    • elektisch: ???
  • Befestigungssatz für Heckrollo
    • manuell: ???
    • elektisch: ???


Der Einbau geht relativ schnell und einfach.


Einbau des Seitenrollos:

Anleitungen | Mercedes C-Klasse (w202) | Sonnenrollos im gesamten Fond: Bild 0

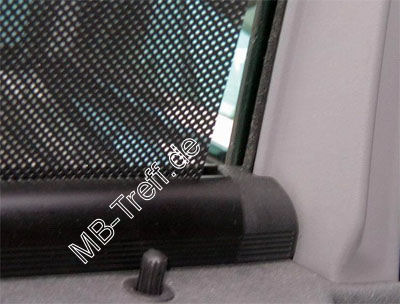

Diese werden einfach in die Türverkleidung zur B-Säule hin eingehängt.


Anleitungen | Mercedes C-Klasse (w202) | Sonnenrollos im gesamten Fond: Bild 1

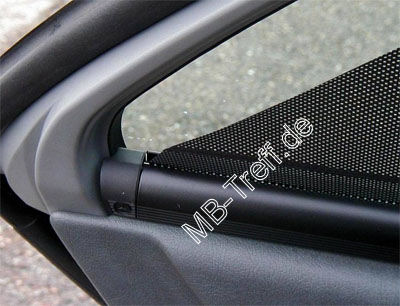

Anschließend im Dreieck hinten runterdrücken, schon sitzen sie.
Nun muss man noch den Metallschieber am Fenstersteg einhängen, um die nötige Festigkeit zu erreichen.


Anleitungen | Mercedes C-Klasse (w202) | Sonnenrollos im gesamten Fond: Bild 2 Anleitungen | Mercedes C-Klasse (w202) | Sonnenrollos im gesamten Fond: Bild 3

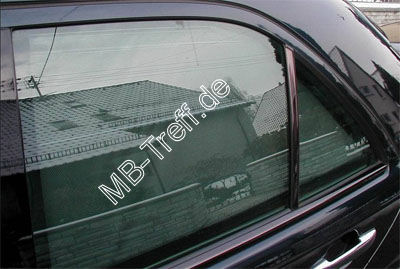

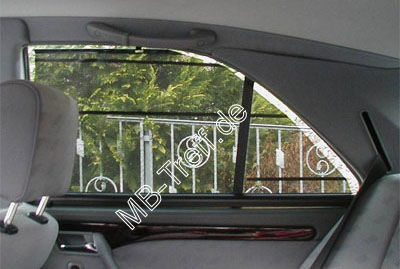

So sieht das Resultat aus.

Tipp:
Mit den Jahren lösen sie sich durch die Vibrationen bzw. rutschen nach oben, im schlimmsten Fall fängt die Türverkleidung langsam an auszureissen an den Enden. Ich habe hierzu schwarzen Filz genommen und den einmal in der gesamen Rollolänge unten angeklebt, so ist die kleine Spalte schonmal gefüllt. Anschließend habe ich noch Filz zusammengelegt und vorne und hinten jeweils reingeklemmt. Seitdem hebt es viel besser und arbeitet sich mit der Zeit auch nicht mehr hoch. Eine andere Alternative wäre sie gegenzuschrauben - direkt in die Türverkleidung rein, hierzu muss man sie aber abnehmen und die Montage wird nachher schwierig wenn das Rollo fest auf der Verkleidung sitzt.


Einbau des Heckrollos
Will man es richtig machen, sollte man die Hutablage ausbauen. Wenn man kleine Finger hat kommt man auch von unten dran, indem man den Verbandskasten rausnimmt und so von unten gegenhält.

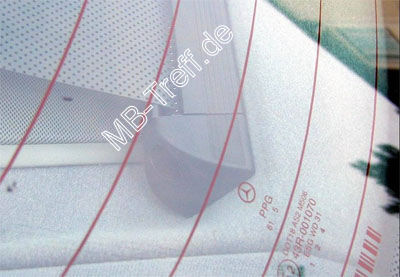

Anleitungen | Mercedes C-Klasse (w202) | Sonnenrollos im gesamten Fond: Bild 4

Man muss Löcher in die Senke der Hutablage machen, wo das Rollo reingehört.
Anschließend die Schrauben von oben durchschieben und von unten mit einer Mutter Gegenschrauben


Anleitungen | Mercedes C-Klasse (w202) | Sonnenrollos im gesamten Fond: Bild 5

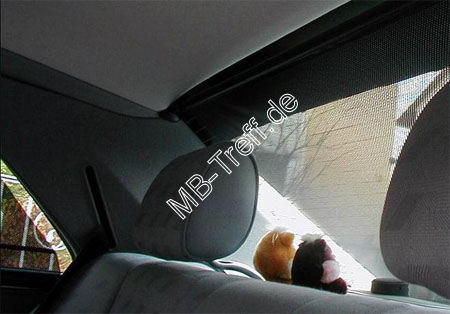

Nun muss man den Befestigungssatz nehmen. In diesem sind unter anderem 2 Eckhalter dabei. Diese müssen oben am Dach zwischen die C-Säulenverkleidung und dem Dachhimmel geschoben werden, bis sie fest sitzen. Dort oben wird das ausgefahrene Rollo dann eingehängt. Man muss aber sehr vorsichtig sein, damit man nicht die Verkleidung am Dach einreisst!


Viel Erfolg beim Einbau wünscht spookie!
