Weiße Lüftungsreglerblätter aus dem SLK

In den W202 kann man die weißen Lüftungsreglerblätter aus dem SLK einbauen, da die schwarzen doch etwas trist aussehen und die weißen Blätter ein sportliches Aussehen verleihen, welches gut aussieht finde ich.
Achtung: Es gibt beim W202 zwei Varianten. Vor dem Einkauf prüfen, ob die Lüftungsreglerblätter in deinem W202 gesteckt oder geklebt sind. Hast du einen, bei dem die Blätter geklebt sind, hast du nahezu keine Chance diese zu wechseln.


Ihr braucht:

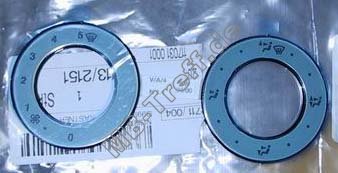

  • weiße Lüftungsreglerblätter aus dem SLK
    Teilenummer: A170 817 25 20
    55,02 Euro zzgl. MwSt (Stand: 01/2017)
  • Ausziehwerkzeug für dein Radio
  • Kreuzschlitz-Schraubendreher
  • Kleinen Schlitzschraubendreher
Anleitungen | Mercedes C-Klasse (w202) | Weiße Lüftungsreglerblätter aus dem SLK: Bild 0
Einbauzeit ca. 10- 15 Minuten


Und los geht's:

Als erstes baut Ihr das Radio aus.


Anleitungen | Mercedes C-Klasse (w202) | Weiße Lüftungsreglerblätter aus dem SLK: Bild 1

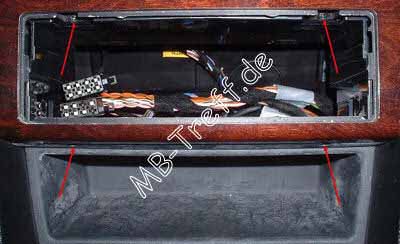

Als nächstes dreht Ihr die vier mit Pfeilen markierten Schrauben mit dem Kreuzschlitz-Schraubendreher heraus.
Nun lässt sich die Komplette Blende am unteren Ende nach vorne wegziehen.


Anleitungen | Mercedes C-Klasse (w202) | Weiße Lüftungsreglerblätter aus dem SLK: Bild 2

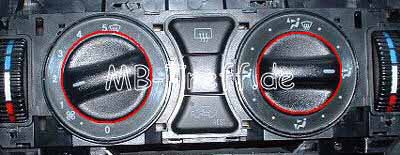

Die rot markierten Drehschalter lassen sich ganz leicht abziehen, in dem man sie mit den Fingernägeln am Rand fasst und abdrückt. Geht aber auch unter Zuhilfenahme des Schlitz- Schraubendrehers.


Anleitungen | Mercedes C-Klasse (w202) | Weiße Lüftungsreglerblätter aus dem SLK: Bild 3

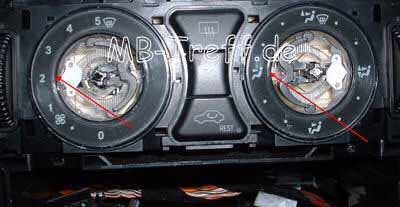

Dann sind die alten Ringe dran.
Einfach an den markierten Stellen mit dem Schlitz- Schraubendreher raushebeln.


Anleitungen | Mercedes C-Klasse (w202) | Weiße Lüftungsreglerblätter aus dem SLK: Bild 4

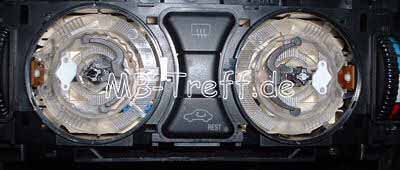

So weit so gut...
Hinweis: Das Bedienteil muss nicht auseinander genommen werden!


Anleitungen | Mercedes C-Klasse (w202) | Weiße Lüftungsreglerblätter aus dem SLK: Bild 5

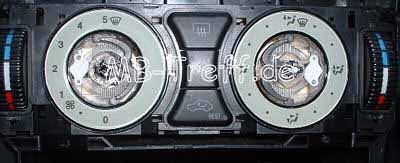

Nun werden die neuen Ringe, nachdem der Verbindungssteg rausgebrochen und die Schutzfolie abgezogen wurde, einfach in die Halterung eingedrückt.


Anleitungen | Mercedes C-Klasse (w202) | Weiße Lüftungsreglerblätter aus dem SLK: Bild 6

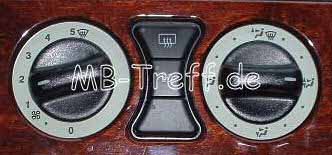

Jetzt setzt Ihr die Drehschalter wieder auf und hängt die Blende wieder ein. Dazu müsst Ihr wahrscheinlich die Gummilippe des Ablagefachs ein wenig nach unten ziehen, damit die Blende wieder sauber sitzt. Jetzt noch die vier Schrauben wieder eindrehen, die mit den flachen Köpfen kommen unten ans Ablagefach, die mit Linsenkopf in den DIN- Schacht. Dann nur noch das Radio wieder einbauen. Fertig!

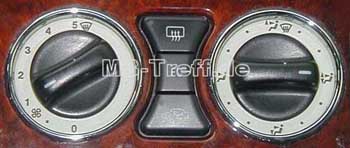

Man kann das ganze dann noch mit Chromringen weiter veredeln:

Anleitungen | Mercedes C-Klasse (w202) | Weiße Lüftungsreglerblätter aus dem SLK: Bild 7

Diese bekommt man eigentlich bei allen Tunern, wie zum Beispiel D&W, Rieger Tuning,...


Viel Spaß beim Einbau wünscht AFRI!
