Blaue Tachodurchleuchtung
(mit Lampenlack)


    Und hier die benötigten Teile und Werkzeuge:
  • Glühlampen-Tauchlack (alle Farben): Art-Nr. blau 727571
  • Tachoausziehhacken (nicht unbedingt nötig): W140 589 02 33 00
    9,06 Euro zzgl. MwSt (Stand: 01/2020)
  • Kombizange
  • Schlitz-Schraubendreher

Zeitaufwand: ca. 30 Minuten


Die Blaue Tachodurchleuchtung
wird dadurch erzielt, dass die
weißen Lämpchen mit speziellem
Lampenlack bemalt werden.
Anleitungen | Mercedes C-Klasse (w202) | Tachoumrüstung mit Lampenlack: Bild 0



Der Ausbau der Lämpchen ist ganz einfach:

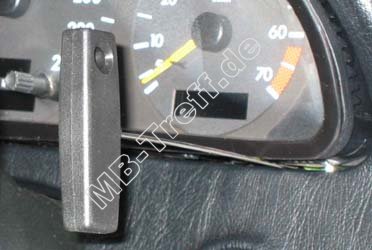

Am einfachsten Funktioniert das herausziehen des Kombiinstrumentes, wenn man die Ausziehhacken von Mercedes Benz verwendet, dadurch kann (normalerweise) auch nichts am Cockpit verkratzt werden. Die beiden Ausziehhacken wie im Bild gezeigt unten links und unten rechts oder links und rechts neben der Tachoeinheit einführen und mit sanfter Gewalt herausziehen, da der Gegenwiderstand von schwachen Plastikklammern überwunden werden muss.
Tipp: Will man das Geld für die Ausziehacken sparen, kann der Tacho auch entfernt werden, wenn man die Verkleidung im Fußraum abmontiert und von hinten den Tacho herausdrückt.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumrüstung mit Lampenlack: Bild 1

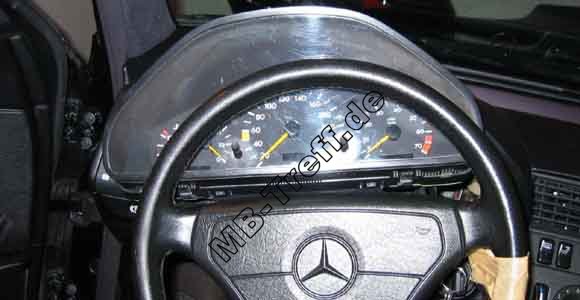

Die Tachoeinheit kann ohne das Abmontieren des Lenkrades zur linken Seite herausgenommen werden. Falls auf dieser Seite ein Tempomat den Weg versperrt muss die Tachoeinheit nach rechts herausgenommen werden. Geht schwerer, aber es geht auch. Die Tachoeinheit so weit herausziehen, bis sie im bzw. auf dem Lenkrad liegt, so dass Ihr die Kombistecker abziehen könnt.

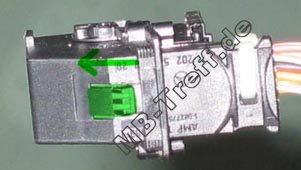

Die beiden Kombistecker ohne Gewalt herausnehmen, indem ihr die auf dem 1.Bild grün eingefärbte Plastikklammer drückt und den Plastikbügel wie im 2.Bild von Stellung 1 in Stellung 2 dreht.
Hinweis: Der Plastikbügel geht ganz einfach umzulegen. Keine Gewalt anwenden!

Anleitungen | Mercedes C-Klasse (w202) | Tachoumrüstung mit Lampenlack: Bild 2 Anleitungen | Mercedes C-Klasse (w202) | Tachoumrüstung mit Lampenlack: Bild 3


Nachdem ihr das ganze so weit erledigt habt könnt ihr die Tachoeinheit ganze einfach durch drehen des Lenkrades in die entsprechende Seite nach links oder rechts herausnehmen.
Tipp: Schlüssel in das Zündschloss stecken und gegebenenfalls auf Stellung eins drehen, damit die Wegfahrsperre entriegelt. ;-)
Wichtig: Motor bei abgesteckter Tachoeinheit nicht starten! Ansonsten müssen die Airbags von deiner MB-Niederlassung für ein paar Euro in die Kaffeekasse neu aktiviert werden.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumrüstung mit Lampenlack: Bild 4

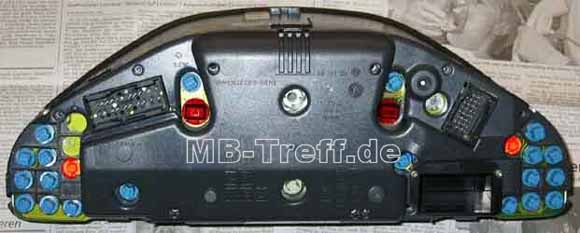

Wenn ihr die Tachoeinheit aus dem Fahrzeug entfernt hab müsst ihr die im Bild rot markierten Lämpchen mit blauer Farbe bemalen.
Um die Lämpchen auszubauen, mit einem Schraubenzieher eine halbe Umdrehung nach links drehen und die Lämpchen mit der Kombizange vorsichtig herausnehmen.
Hinweis: Es können keine anderen Lämpchen angemalt werden. Für die Displays (z.B. Uhr) ist das Licht mit Lampenlack zu schwach und bei allen anderen (z.B. Blinker) wird die Farbe nicht durch das Lämpchen, sondern durch ein gefärbtes Plastik erzielt, welches durchleuchtet wird.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumrüstung mit Lampenlack: Bild 5


Die Lämpchen einmal ganz dünn bemalen und trocknen lassen. Sind die Lämpchen trocken mit der Taschenlampe oder ähnlichem durchleuchten um freie Stellen oder Risse zu entdecken, welche erneut bemalt werden müssen.
Hinweis: Je dünner ihr die Farbe auftragt, desto heller leuchtet das Lämpchen. Irgendwie logisch.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumrüstung mit Lampenlack: Bild 6


Die Kombistecker aufsetzen und zuerst das Licht einschalten, um zu testen ob auch alle Lämpchen wieder leuchten.
Hinweis: Die beiden Kombistecker können durch Ihre unterschiedliche Größe und durch den Verpolungsschutz nicht falsch aufgesetzt werden.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumrüstung mit Lampenlack: Bild 7

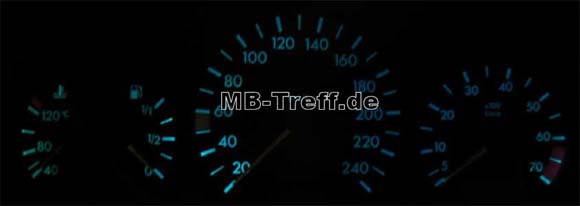

Blaue Färbung sieht in Echt viel besser aus, als auf dem Foto!
(Bin leider nicht gerade ein Fotograf)


Funktioniert alles könnt ihr das Kombiinstrument wieder in die Halterung schieben und mit euerer Tachobeleuchtung prahlen. ;-)



Falls man das Auto wieder verkaufen will, oder einem das Blau nicht mehr gefällt, dann muss man die Farbe nur mit einem feuchten Tuch wieder abwischen. Fertig!

Ein Tipp zum Schluss: Angeblich soll es bei rot auch mit einem Edding 3000 prima funktionieren.
