Blaue Tachodurchleuchtung
(mit LEDs)


    Und hier die benötigten Teile und Werkzeuge:
  • 9 LEDs superhell 2000 mcd (Farbe nach Wunsch): 1,35 Euro/Stück
  • 7 Widerstände 560 Ohm
  • originale Birnchenfassungen aus dem Tacho
  • Tachoausziehhacken (nicht unbedingt nötig): W140 589 02 33 00
    8,36 Euro zzgl. MwSt (Stand: 01/2017)
  • Kombizange
  • Schlitz-Schraubendreher
  • Lötkolben und Lötzinn

Zeitaufwand: ca. 3 Stunden

Wer ein bischen weniger Arbeit haben möchte, kann die LED´s schon fertig in den Halterungen kaufen. Somit entfällt die Arbeit mit dem Löten


Die Blaue Tachodurchleuchtung
wird dadurch erzielt, dass die
weißen Lämpchen durch
blaue LEDs ersetzt werden.
Selbstverständlich kann man auch andere Farben verwenden.
Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 0



Der Ausbau der Lämpchen ist ganz einfach:

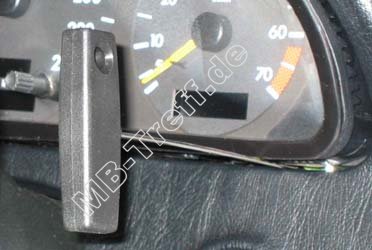

Am einfachsten Funktioniert das herausziehen des Kombiinstrumentes, wenn man die Ausziehhacken von Mercedes Benz verwendet, dadurch kann (normalerweise) auch nichts am Cockpit verkratzt werden. Die beiden Ausziehhacken wie im Bild gezeigt unten links und unten rechts oder links und rechts neben der Tachoeinheit einführen und mit sanfter Gewalt herausziehen, da der Gegenwiderstand von schwachen Plastikklammern überwunden werden muss.
Tipp: Will man das Geld für die Ausziehacken sparen, kann der Tacho auch entfernt werden, wenn man die Verkleidung im Fußraum abmontiert und von hinten den Tacho herausdrückt.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 1

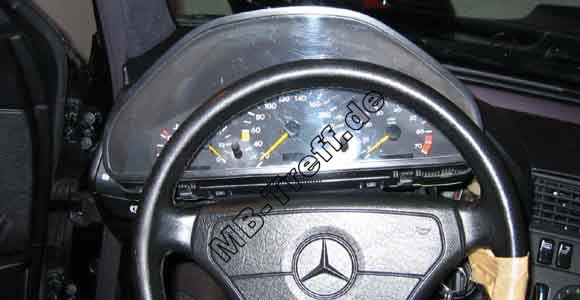

Die Tachoeinheit kann ohne das Abmontieren des Lenkrades zur linken Seite herausgenommen werden. Falls auf dieser Seite ein Tempomat den Weg versperrt muss die Tachoeinheit nach rechts herausgenommen werden. Geht schwerer, aber es geht auch. Die Tachoeinheit so weit herausziehen, bis sie im bzw. auf dem Lenkrad liegt, so dass Ihr die Kombistecker abziehen könnt.

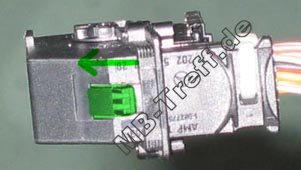

Die beiden Kombistecker ohne Gewalt herausnehmen, indem ihr die auf dem 1.Bild grün eingefärbte Plastikklammer drückt und den Plastikbügel wie im 2.Bild von Stellung 1 in Stellung 2 dreht.
Hinweis: Der Plastikbügel geht ganz einfach umzulegen. Keine Gewalt anwenden!

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 2 Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 3


Nachdem ihr das ganze so weit erledigt habt könnt ihr die Tachoeinheit ganze einfach durch drehen des Lenkrades in die entsprechende Seite nach links oder rechts herausnehmen.
Tipp: Schlüssel in das Zündschloss stecken und gegebenenfalls auf Stellung eins drehen, damit die Wegfahrsperre entriegelt. ;-)
Wichtig: Motor bei abgesteckter Tachoeinheit nicht starten! Ansonsten müssen die Airbags von deiner MB-Niederlassung für ein paar Euro in die Kaffeekasse neu aktiviert werden.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 4

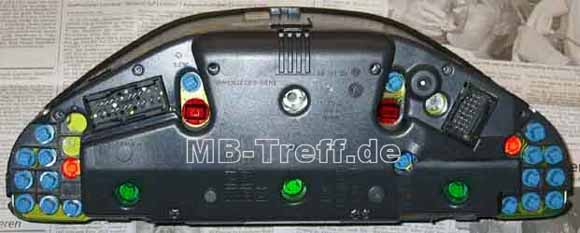

Wenn ihr die Tachoeinheit aus dem Fahrzeug entfernt hab müsst ihr die im Bild rot markierten Lämpchen herausnehmen.
Die rot markierten Lämpchen sind die Tachobeleuchtung, die grün markierten Lämpchen die Display-Beleuchtung (Uhr, Kilometer, Temp).
Um die Lämpchen auszubauen, mit einem Schraubenzieher eine halbe Umdrehung nach links drehen und die Lämpchen mit der Kombizange vorsichtig herausnehmen.
Hinweis: Es können keine anderen Lämpchen umgebaut werden (z.B. Blinker), da die Farbe nicht durch das Lämpchen, sondern durch ein gefärbtes Plastik erzielt wird, welches durchleuchtet wird.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 5


Nun kommt der fummelige Teil:

Zunächst die Birnchen mit einem Schraubenzieher aus der Fassung hebeln.
Nun die Lampe von den Kontakten abschneiden und die Kontakte mit dem Lötkolben verzinnen:

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 6

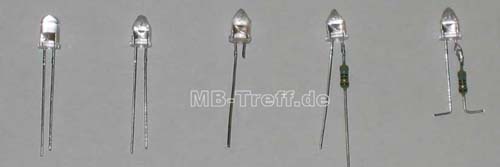

Links die Leuchtdiode im Originalzustand. Der längere Draht ist die Anode (+), der kurze die Kathode (-)
Die Leuchtdiode mit einer Rasierklinge anspitzen, so dass man einen höheren Abstrahlwinkel erreicht. (2. von links)
Den kurzen Draht bis auf etwa 3-4 mm abschneiden und verzinnen. (Mitte)
Ein Ende des Widerstandes ebenfalls bis auf 3-4 mm abschneiden, verzinnen und anlöten. (2. von rechts)
Nun die Drähte seitlich wegbiegen und die Drahtenden kurz nach der Biegung abschneiden. (rechts)

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 7


Nun die Kontakte in die Fassung stecken, aber nicht ganz hinein schieben und die Leuchtdiode an den Kontakten anlöten.
Jetzt noch die Kontakte hinunter schieben und die Seite bei der der Widerstand ist markieren.
Hinweis: Nicht wie auf dem Foto zu sehen, zuerst die Kontakte anlöten und anschließend versuchen die Kontakte mit den dicken Lötstellen in die Fassung zu schieben. Bersser ist, die Kontakte zuerst halb in die Fassung zu stecken. Die Drähte an den LEDs vorzubiegen, dann anlöten, Kontakte ganz hineinschieben. Fertig!

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 8 Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 9


In die großen Fassungen können 2 Leuchtdioden gelötet werden, ebenfalls mit einem 560 Ohm Widerstand davor.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 10 Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 11


Für die Tachobeleuchtung die Spitze der Leuchtdiode mit Tipp-Ex anpinseln, damit kein hellerer Punkt auf der Tachoanzeige erscheint. Für die LCD-Anzeige ist das nicht erforderlich.

Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 12

Die umgebauten Lampen nun einsetzten und mit einer Kombizange eindrehen. Wenn sich das Lämpchen nicht drehen lässt oder keinen Kontakt bekommt, die Kontakte der Lämpchen noch etwas auseinander oder zusammen biegen. Sollte das Lämpchen nicht leuchten wollen einfach einmal um 180° verdreht hineinschrauben, da LEDs nur leuchten, wenn der plus- und minusführende Kontakt richtig anliegen.
Hinweis: Die oberen beiden Lampen der Tachobeleuchtung und die äußeren beiden Lampen müssen mit dem Widerstand nach außen eingedreht werden.

Die Kombistecker aufsetzen und zuerst das Licht einschalten, um zu testen ob auch alle Lämpchen wieder leuchten.
Hinweis: Die beiden Kombistecker können durch Ihre unterschiedliche Größe und durch den Verpolungsschutz nicht falsch aufgesetzt werden.
Wichtig: Vor dem Testen muss man prüfen, dass die Kombistecker richtig sitzen und auch die Haltebügel am Stecker eingerastet sind. Startet man ohne angestecktes KI, so bekommt man eine Fehlermeldung und zukünftig leuchtet die Airbag-Kontrollanzeige noch bis zu 2 Minuten nach dem Zünden des Motors! Fehlerspeicher muss dann von Mercedes gelöscht werden.

Wenn eine Zahl zu hell im Vergleich zum Rest ist, dann war man mit dem Tipp-Ex zu sparsam, also noch etwas mehr einpinseln.


Anleitungen | Mercedes C-Klasse (w202) | Tachoumbau mit LEDs: Bild 13

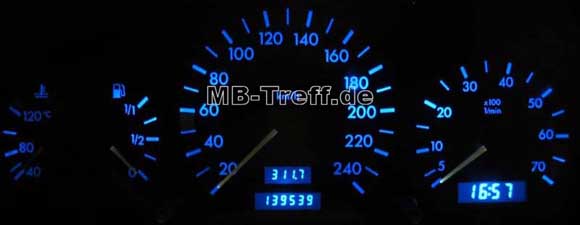

Blaue Färbung sieht in Echt noch besser aus, als auf dem Foto!
Vor allem die Zeiger sehen jetzt voll cool aus. Sie leuchten in einem extrem hellen orange, welches an der Spitze in eine hellblau-orange Mischung übergeht.


Funktioniert alles könnt ihr das Kombiinstrument wieder in die Halterung schieben und mit euerer Tachobeleuchtung prahlen. ;-)

Wichtig: Solltest du eine Mopf-C-Klasse und nach dem Umbau einen Fehlerspeichereintrag haben, kann du den Eintrag selbst wieder löschen.
ASR oder ESP Taste bei Zündung Stufe 1 mindestens 5 Sekunden gedrückt halten. Das Dreieck im KI leuchtet nun auf. Sobald es erlischt, ist der Speicher gelöscht.
