Umbau der Kofferraumbeleuchtung von vorMoPf auf nachMoPf

Bei dieser Anleitung wird beschrieben, wie Ihr die Kofferraumbeleuchtung des vorMoPF von der rechten Seite in die Mitte des Kofferraums, so wie beim nachMoPf einbaut, bzw. wie ihr eine zusätzliche Lampe anbringt!

Arbeitszeit ca. 30 Minuten


Benötigtes Material:
  • Lampe für den Kofferraum (optional)
    Teilenummer: A124 820 0301
    8,76 Euro zzgl. MwSt (Stand: 01/2017)
  • 2 Kabeldiebe (optional für 2.Lampe)
  • 2 Kabelschuhe (zum anschließen der Lampe)
  • 1 Klemmzange/Kombizange (Befestigung der Kabel im Kabelschuh)
  • 2x ca. 1m Kabel 0,75 mm²
    (orientiere dich am vorhandenen Anschlusskabel)
  • Seitenschneider
  • Abisolierzange/Messer


Der Einbau:

Anleitungen | Mercedes C-Klasse (w202) | Kofferraumbeleuchtung von vorMoPf auf nachMoPf: Bild 0

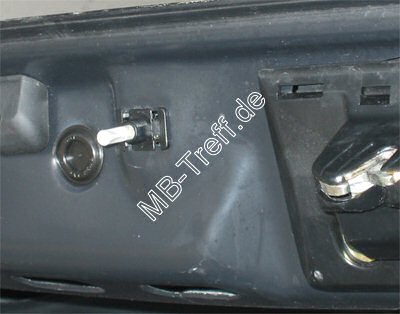

Zuerst muss man die Kofferraumbeleuchtung AUSschalten, indem man den weißen Kofferaumkontakt am Kofferraumdeckel (sitzt links neben dem Schloss) etwas weiter herauszieht.


Nun löst man die vorhandene Lampe aus der Halterung auf der rechten Seite, zieht die Flachstecker ab und „fummelt“ die Seitenverkleidung ein wenig ab, so dass man später besser an die Kabel kommt!
(Es reicht, wenn die Verkleidung ein wenig herausgezogen wird! Wer will kann sie auch komplett demontieren ist aber eigentlich nicht nötig!)


Nun nimmt man sich die 2x 1m Kabel zur Hand, hält sie auf gleiche Länge und klebt sie in regelmäßigen Abständen (ca. 10 cm) mit dem Isolierband zusammen!


In der Mitte der Hutablage befindet sich ein Loch, in welches die Kofferraumlampe genau hinein passt!

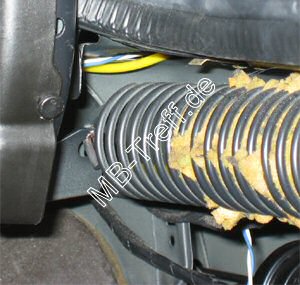

Dort schiebt man die zusammengebundenen Kabel in Richtung der vorhandenen Beleuchtung hinein, hilft ggf. mit dem Finger durch die anderen Öffnungen ein wenig nach und lässt die Kabel ganz am Ende, wo auch die Feder für den Heckdeckel sitzt, wieder aus der Hutablage herauskommen!
(Beim herausziehen ein wenig darauf achten, dass das Metal nicht zuviel von der Isolierung „abhobelt“!)


Anleitungen | Mercedes C-Klasse (w202) | Kofferraumbeleuchtung von vorMoPf auf nachMoPf: Bild 1

Darauf achten, dass die neuen Kabel nicht in die Feder der Heckklappe geraten können!!!
Am besten das Kabel über der Feder weiter verlegen und erst hinter dem Eisenträger auf der rechten Seite, das Kabel herunterführen.


Nun führt man die „neuen“ Kabel zum Anschluss der „alten“ Kofferraumlampe und entfernt die Isolierung an beiden Enden.


Anleitungen | Mercedes C-Klasse (w202) | Kofferraumbeleuchtung von vorMoPf auf nachMoPf: Bild 2

Dort wo die „neue“ Lampe eingesetzt werden soll, verbindet man die Kabel mit den Kabelschuhen und schließt die Lampe an.


Nun kann man sich überlegen, ob man BEIDE Lampen anschließt oder ob man sich NUR für die „neue Version“ entscheidet.
Wenn man sich nur für die „neue Version“ entscheidet kann man, die Kabel der vorhandenen Lampe durchtrennen und sie direkt mit der neuen Lampe verbinden.
Solltest du dich für beide Lampen entscheiden, nimmt man einfach mit Hilfe der beiden Kabeldiebe den Strom für die zweite Lampe ab!

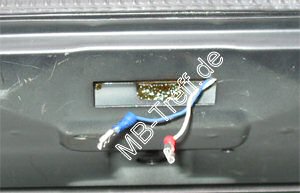

Sind die Kabel alle angeschlossen, prüft man durch hineindrücken des Kofferraumkontaktes (am Kofferaumdeckel), ob alles funktioniert!


Anleitungen | Mercedes C-Klasse (w202) | Kofferraumbeleuchtung von vorMoPf auf nachMoPf: Bild 3

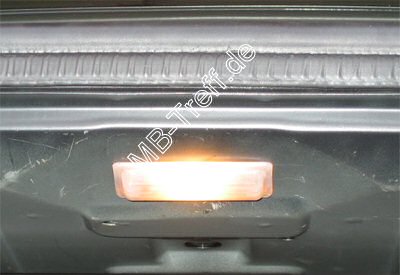

Lampe(n) reindrücken, Verkleidung „gerade rücken“ FERTIG!


Viel Spaß!!!
