Coming Home Funktion bzw. Auffindschaltung

Vorraussetzung: Ausschaltverzögerung für Innenbeleuchtung.

Achtung:
Grundkenntnisse Elektrik vorausgesetzt! Ein Auto ist kein Modellbaukasten ! ! !


Ergebnis: Wahlweise Standlicht oder Nebelscheinwerfer leuchten nach schließen der Türen oder entriegeln der ZV über IR oder FFB solange wie die Innenbeleuchtung nachleuchtet und der Zündschlüssel sich in Stellung O befindet.
    Benötigt werden:
  • 1 Relais Hella 4RD00352008 (oder anderer Hersteller)
  • 1 Relais Hella 4RA00351008 (oder anderer Hersteller)
  • Diverse Flachstecker und Kabelverbinder
  • Ca. 5m Kabel

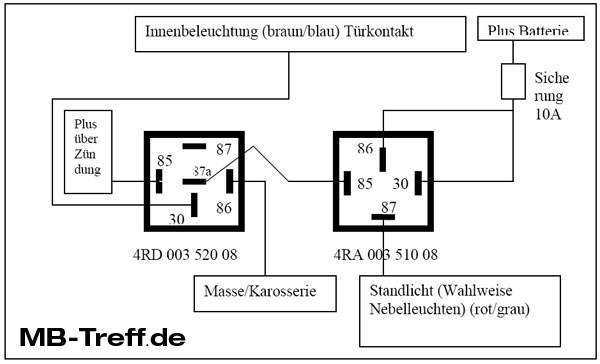

Anleitungen | Mercedes C-Klasse (w202) | Coming Home Funktion bzw. Auffindschaltung: Bild 0


Ich hab die Relais in den Kofferraum neben die Batterie gelegt. Einfach am Längsträger rechts neben der Batterie mit einer Schraube oder mit einem 3M-Klebepad befestigen.


Zuerst aber die Verkabelung vornehmen:

Relais 4RA 003 510 08:
Ein ca. 10cm langes Kabel je an Klemme 30 und 86 mittels Flachstecker anbringen. Beide Kabel anschließend an den anderen Kabelenden mittels einem Quetschverbinder (wer will kann auch Lüsterklemmen verwenden) mit einem weiteren ca. 10cm langen Kabel verbinden. An dessen anderen Ende eine „fliegende 10A Sicherung“ anbringen und dann die Sicherung mit einem passenden Stück Kabel an das Plus-Pol der Batterie anklemmen.

Klemme 87 des Relais mit einem ca. 40-50 cm langen Kabel mittels Flachstecker (am Relais) und Kabelverbinder am rot/grauen Kabel des Standlichtes (Rechtes Rücklicht) anschließen.

An Klemme 85 des Relais ein ca. 10 cm langes Kabel mit Flachstecker anbringen.


Relais 4RD 003 520 08:
Ein ca. 3m langes Kabel an Klemme 30 mittels Flachstecker anbringen und dieses dann unter der Rücksitzbank hindurch zum Seitenschweller der Beifahrerseite verlegen (Einstiegsleisten einfach abziehen und darunter liegenden Kabelkanal öffnen. Das Kabel im Kabelkanal nach vorn zum Beifahrerfußraum verlegen (da kommt man besser an die Kabel ran als an der Fond- Tür) Das Kabel des Türkontaktschalter suchen oder bei Einstiegsbeleuchtung unten an der Tür das Kabel dafür nehmen (braun/blau). Dieses Kabel mit dem von hinten verlegten Kabel mittels Kabelverbinder verbinden.

Klemme 86 des Relais mit Masse verbinden (Wenn man die Relais im Kofferraum anschraubt kann man eine der Befestigungsschrauben für die Masseverbindung verwenden. Wenn man Sie klebt, dann die Masse einfach direkt an die Batterie. Klemme 85 des Relais mit Plusleitung über Zündung verbinden.

Jetzt ist die Verkabelung fertig. Die Einstiegsleisten wieder aufstecken und die Relais am Längsträger hinter der Batterie befestigen.

Wenn man die Funktion auch beim Öffnen des Kofferraums haben möchte, dann einfach das Kabel das nach vorn zum Türkontakt geht noch mit der Kofferraumbeleuchtung verbinden.


Viel Spaß beim Einbau wünscht Andretti
